Kondansatör nedir? sorusu, elektrik ve elektronik dünyasının en temel yapı taşlarından birini anlamak için kritik bir başlangıç noktasıdır. Yaygın olarak kapasitör eş anlamlısıyla da bilinen bu devre elemanları, elektrik enerjisini hızlı bir şekilde depolayıp ihtiyaç anında boşaltabilen entegre parçalardır.

Hem DC (doğru akım) hem de AC (alternatif akım) devrelerinde stabil bir çalışma sergileyen kondansatörler; güç yönetimi, sinyal dengeleme ve cihaz performansını iyileştirme gibi hayati işlevler üstlenirler. Bu yazıda, kapasitörlerin çalışma prensiplerinden çeşitlerine, hatta endüstriyel alanda büyük önem taşıyan kompanzasyon kondansatörü ne işe yarar? sorusuna kadar tüm pratik uygulamaları detaylandıracağız.

İlginizi Çekebilir: Siemens Kompakt Şalter



Kondansatör Nedir? ve Temel Özellikleri

Elektrik yükünü depolayan kondansatörler, iki iletken plaka arasında bir yalıtkan malzeme bulunduran elektronik bileşenlerdir. Bu basit ama etkili yapı, devrede geçici olarak enerji depolayarak gerektiğinde bu enerjiyi devreye geri verir. İletken plakalar genellikle metalden yapılır ve birbirine paralel yerleştirilirken, aralarındaki dielektrik malzeme elektrik akımının doğrudan geçmesini engeller.

Dielektrik malzeme seçimi, ürün performansını doğrudan etkiler. Hava, cam, seramik, plastik veya kağıt gibi yalıtkan maddeler bu amaçla kullanılır. Bir gerilim kaynağına bağlandığında, pozitif klemense bağlanan plaka pozitif, negatif klemense bağlanan plaka negatif yüklenir. Plakalar arasındaki yalıtkan malzeme sayesinde yükler muhafaza edilir ve ani voltaj değişimlerini dengeler.

Kapasitans, elektrik yükü depolama kapasitesini gösterir ve farad birimi ile ölçülür. Bir farad, bir volt potansiyel farkı altında bir coulomb yük depolayabilenin kapasitesine eşittir. Ancak farad büyük bir değer olduğundan, pratikte daha küçük birimler kullanılır.

Elektrik devrelerinde mikrofarad (µF), nanofarad (nF) ve pikofarad (pF) mertebelerindeki kapasitörler yaygındır. Üzerindeki kapasite değeri 3 rakam ve toleransı ise bir harf ile belirtilir. Rakam kodlu yani son rakam kadar sıfır, ondan önce gelen rakamların yanına eklenir ve değer pikofarad olarak bulunur. Eğer rakam kodları arasında nokta kullanılıyorsa, yazılan sayı kapasiteyi doğrudan mikrofarad olarak verir.

Kapasite değeri, plaka alanı, plakalar arasındaki mesafe ve dielektrik malzemenin özelliklerine göre değişir. Plaka alanı arttıkça kapasitans da artar, ancak plakalar arası mesafe arttıkça kapasitans azalır.

İlginizi Çekebilir: Kaçak Akım Rölesi



Gerilim Değerlendirmesi ve Polarite

Kondansatörler belirli bir maksimum voltaj değeri ile sınırlandırılmıştır ve bu çalışma voltajı olarak adlandırılır.  Gerilim değerini seçerken devrede beklenen maksimum gerilimi aşmayacak bir değer seçmek önemlidir. Güvenlik marjini ile birlikte ideal olarak 1.5 kat seçilmesi önerilir. Kondansatörün voltajı aşılırsa, dielektrik malzeme delinerek bozulabilir.

Polarize pozitif ve negatif terminale sahiptir ve doğru şekilde bağlanması gerekir. Elektrolitiklere karşı ucunda bir şerit bulunur ve kurşunlu tiplerde pozitif uç daha uzundur. Yanlış polarite, aşırı ısınmasına, elektrolit sızıntısına ve patlamalara yol açabilir. Polarize olmayan ise yönelime karşı hassasiyet göstermez ve herhangi bir yönde monte edilebilir.

Eşdeğer Seri Direnç (ESR) Kavramı

ESR, iç direncini ifade eden kritik bir parametredir. İdeal olarak sadece kapasitif bileşen içermelidir, ancak gerçekte ESR adı verilen bir iç dirençleri vardır. Elektrot ve kurşun malzemenin kendisinde meydana gelen kayıplar ile dielektrik malzemenin kendisinde meydana gelen kayıpların toplamı ESR değerini ifade eder.

Düşük ESR, kapasitörlerin daha hızlı tepki vermesini ve daha az enerji kaybı yaşamasını sağlar. Özellikle yüksek frekanslı uygulamalarda düşük ESR’ye sahip kondansatörler daha etkili çalışır ve enerji kayıplarını azaltır. Yüksek ESR, güç kaybına ve ısınmaya neden olabilir. Seramik SMD genellikle düşük ESR sağlar.

Kapasitör Çalışma Prensibi



Elektrik Yükü Depolama Mekanizması

Elektrik enerjisini elektrostatik alan formunda depolar. İletken levhalara bir gerilim uygulandığında, levhalardan biri pozitif, diğeri ise negatif yüklerle yüklenir ve aradaki yalıtkan katman bu yüklerin birbirine kavuşmasını engeller. Levhalar arasında oluşan bu elektrik alanı sayesinde enerji depolanmış olur.

Kapasite, kondansatörün yük depolayabilme yeteneği olarak tanımlanır ve uygulanan gerilim başına depolanan yük miktarıdır. Bu mekanizma hidrolik sistemlerdeki sıvı tanklarına benzer şekilde çalışır. Uçları arasındaki gerilim farkı uygulandığında devreden akım geçer, ancak dolduktan sonra gerilim değişikliği olmazsa akım geçirmemeye başlar. Gerilimde değişiklik olduğu anda ise devreden yeniden akım geçmeye başlar.

Dielektrik Malzemenin Rolü

Dielektrik malzeme kondansatörün performansını iki temel şekilde etkiler. İlk olarak, fiziksel boyutlarını artırmadan kapasite artışı sağlar. İkinci olarak, her dielektrik madde farklı kullanım alanları için kondansatörü daha uygun hale getirir.

Dielektrik malzemeler elektrik alan içine konulduğunda dipolleşme yaşar. Polar moleküller dönerek, apolar moleküller ise deforme olarak dipol momentlerini elektrik alan yönünde hizaya getirmeye çalışır. Bu olay, plakalara bakan dielektrik yüzeylerde indüklenmiş yük oluşmasına neden olur. Dipolleşmiş dielektrik molekülleri, plakalar arasındaki genel elektrik alana zıt yönde ve onu zayıflatır tarzda bir iç elektrik alan oluşturur.

Elektrik alandaki bu zayıflama, voltajda da eksilmeye yol açar. Dolayısıyla kapasitesi artar, çünkü kaynak bu voltaj eksikliğini tamamlamak üzere daha fazla yük akıtır. Dielektrik sabiti K değeri 1’den büyüktür ve boşluğa göre kapasitansı K katı artırır.

Şarj ve Deşarj Süreci

Kondansatöre voltaj uygulandığında, kondansatöre bir yük uygular ve bu yük metal plakaları arasında birikir. Yük birikimi, plakalar arasında potansiyel fark oluşmasına neden olur. Voltajı uygulanan voltaja eşit olduğunda artık şarj olmaz. Şarj işlemi sırasında bir elektrik akımı akar ve bu da plakaların bir elektrostatik yük tutmaya başlamasına neden olur.

Şarj süresi RC zaman sabiti ile belirlenir ve formül t = R × C şeklindedir. Plakalar arasında herhangi bir voltaj uygulanmadan iletken bir yol sağlandığında boşalır. Bu durumda, deşarj yolunda deşarj akımı üretmek için geçici olarak bir voltaj kaynağı görevi görür. Deşarj işlemi, voltajı sıfıra düşene veya uygulanan voltaja eşit olana kadar devam eder.

İlginizi Çekebilir: Trafo Nedir



DC Engelleme ve AC Geçirme Özelliği

Kondansatörler DC akımı yalıtma özelliğine sahiptir ancak deşarj ve şarj prensibine göre alternatif akımın geçmesine izin verir. Bu özellik kondansatörün yapısından kaynaklanır. DC besleme gerilimine bağlandığında, plakalar üzerindeki gerilim değeri uygulanan gerilime eşit olana kadar şarj olur. Tam şarj olduğunda, plakalarına daha fazla elektron akışını engeller.

Ancak alternatif akım uygulandığında, besleme frekansı tarafından belirlenen bir oranda dönüşümlü olarak şarj olur ve deşarj olur. Kondansatörün plakaları üzerindeki elektron akışının, plakalar arasındaki voltajın değişim hızıyla doğru orantılı olduğunu biliyoruz. Bu nedenle AC devrelerindekiler, plakalarındaki voltaj zamana göre sürekli değiştiğinde akım geçirmeye meyillidirler.

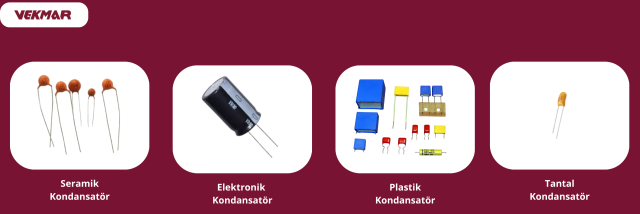

Kondansatör Çeşitleri ve Yapısal Özellikleri

Kullanılan dielektrik malzeme ve yapısal tasarım, kapasitör farklı kategorilere ayırır. Her tür, belirli uygulama gereksinimlerine göre optimize edilmiş özelliklere sahiptir.

1.Seramik Kondansatörler

Seramiğin yüksek yalıtkanlık sabiti, küçük hacimli büyük kapasiteli üretilmesini mümkün kılar. Dielektrik katsayılarına bağlı olarak Class 1 ve Class 2 olmak üzere iki ana sınıfa ayrılırlar.

Class 1 seramik kondansatörler düşük kayıp ve yüksek frekans özellikleri sunarken, Class 2 türleri yüksek kapasitans değerleri sağlar ancak daha düşük frekans stabilitesi gösterir.

Kapasiteleri birkaç pF ile 0.5 µF arasında seyreder. Özellikle Class 2 seramik kondansatörlerin güç kaybı katsayıları ve güç kaybı frekansı yüksektir. Kapasite değerleri uygulanan gerilimle ve ömrü ilerledikçe değişir, bu nedenle sabit kapasite gerektiren çalışmalarda kullanılamazlar.

Bununla birlikte, frekans hassasiyetinin önemli olmadığı kuplaj, dekuplaj olarak ve sıcak ortamlarda tercih edilirler. Polaritesiz yapıları sayesinde herhangi bir yönde monte edilebilirler.

2.Elektrolitik Kondansatör

Elektrolitik kondansatörler yüksek kapasitans değerleri ile öne çıkar ve genellikle birkaç mikrofarad ile birkaç bin mikrofarad arasında değişir. Alüminyum levhalar arasında asit borik eriyiğinin dielektrik madde olarak kullanıldığı bu kondansatörler kutupludur. Pozitif kutup olarak oksitlendirilmiş alüminyum levha, negatif kutup olarak normal alüminyum levha kullanılır.

Kapasite değerleri 1, 2.2, 3.3, 4.7, 10, 22, 33, 47, 100, 220, 330, 470, 1000, 2200, 4700, 10.000, 22.000, 38.000 mikrofarad olabilir. Çalışma gerilimleri ise 3, 6, 10, 12, 16, 25, 35, 40, 50, 63, 100, 250, 350, 450 Volt arasındadır. Silindirik yapıdaki bu kondansatörler, güç kaynağı devreleri ve ses devrelerinde yaygın olarak kullanılır. Yüksek frekans karakteristik değerleri kötü olduğu için yüksek frekanslı devrelerde tercih edilmezler.

3.Film Kondansatöri

Film kapasitör dielektrik malzeme olarak ince plastik film kullanır. Kapasite değerleri 100 pF ile 100 µF aralığındadır, ancak Polipropilen dielektrik malzemeli film kondansatörler bu aralığı 4 mF kapasite değerine kadar taşıyabilir. Polaritesiz yapıdadırlar ve bu özellik onları AC uygulamalar için ideal kılar.

Düşük ESR, düşük öz indüktans ve sonuç olarak çok düşük yayılma faktörlerine sahiptirler. 10 VAC ile 6 KVAC voltaj seviyesi aralığında bulunabilirler ve yüksek anlık akım sağlayabilirler. Film olanların ayırt edici özelliklerinden biri kendini onarma özelliğidir. Dielektrik film malzeme üzerinde küçük deformasyonlar meydana geldiğinde, kondansatör içindeki ark deforme olan yüzeyi ve etrafındaki iletken yüzeyleri buharlaştırarak kısa devre ihtimalini giderir.

4.Tantal Kondansatörler

Tantal kondansatörler, günümüzde mevcut olan en güvenilir ve alan açısından verimli elektrolitik kondansatörler arasındadır. Gözenekli tantal pelet veya folyo yüksek etkili yüzey alanı sağlarken, elektrolitik Ta₂O₅ filmi sadece nanometre kalınlığında olup yüksek hacimsel verimlilik sunar. Katı MnO₂, iletken polimer veya sıvı elektrolit kullanılabilir.

Katı Polimer Tantal Kapasitörler ESR’yi çok düşürür ve dalgalanma akımı kapasitesini artırır. Islak Tantal Kondansatörleri 125 volta kadar ulaşan çok yüksek kapasitans ve voltaj oranlarıyla tanınır. Kapasite değerleri 0.1 mikrofarad ile 68 mikrofarad arasında değişir. Kompakt boyutları, yüksek sıcaklık dayanıklılıkları ve düşük ESR özellikleri sayesinde mobil cihazlar, tıbbi ekipmanlar ve askeri uygulamalarda tercih edilirler.

5.Süper Kondansatörler (Ultracapacitor)

Süper olanlar ise yüksek sıcaklık, düşük eşdeğer seri direnç ve düşük anma gerilim değerleri olan kondansatörlerdir. Enerjiyi hızlı bir şekilde teslim edebilir ve saniyeler içerisinde tekrar doldurulabilirler. Saatler yerine saniyeler içinde şarj edilebilir ve yüz binlerce defa şarj ve deşarj edilebilirler.

Tipik çalışma voltajı 1.7 V ile 2.7 V arasındadır. Ömürleri 7 ile 10 yıl arasında değişir. Elektrikli araçlar, yenilenebilir enerji sistemleri ve elektronik cihazlarda enerji takviyesi sağlamak için kullanılırlar. Aynı boyuttaki lityum iyon pilin depoladığı enerjinin ancak %5’ini depolayabilmeleri tek önemli dezavantajlarıdır.

6.Polarize ve Polarize Olmayan Kondansatörler

Polarize kopasitör pozitif ve negatif terminallere sahiptir ve belirli bir yönde bağlanmalıdır. Yanlış bağlantı, kapasitörün arızalanmasına veya patlamasına neden olabilir. Güç kaynağı filtreleme, zamanlama devreleri ve DC kuplaj gibi uygulamalarda kullanılırlar.

Polarize olmayanlar ise polarite kısıtlaması olmayan kondansatörlerdir. Bir devreye hangi yöne bağlanırlarsa bağlansınlar aynı şekilde çalışırlar. AC devreleri için uygundurlar ve ses ekipmanları, LED sürücüler ve gömülü sistemlerde tercih edilirler. Seramik, mika ve film kapasitörler polariteye sahip değildir, bu nedenle montaj esnekliği sunarlar.

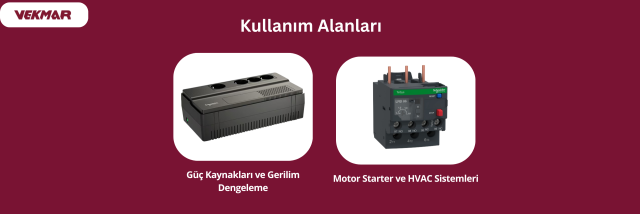

Kullanım Alanları ve Pratik Uygulamalar

Modern elektrik ve elektronik sistemlerde vazgeçilmez roller üstlenir. Enerji depolama özelliklerinden filtreleme yeteneklerine kadar geniş bir yelpazede pratik çözümler sunarlar.

Güç Kaynakları ve Gerilim Dengeleme

Güç kaynaklarında kondansatörler AC sinyallerini düzleştirerek DC sinyallerine dönüştürme işlevini yerine getirir.

SMPS devrelerinde voltaj dalgalanmalarını dengelemek ve enerji depolamak için kullanılır, bu da makinelerin daha stabil çalışmasını sağlar. DC devrelerinde kondansatörler, ani yük değişimlerinde devreyi korur ve stabil bir gerilim sunar.

Voltaj düzenlemesi sayesinde, sistemdeki dalgalanmalar azalır ve ekipmanların ömrü uzar. Modüler çok seviyeli dönüştürücülerde kapasitör gerilimlerinin referans değerde kalması için gerilim dengeleme algoritmalarına ihtiyaç duyulur.

Motor Starter ve HVAC Sistemleri

Tek fazlı motorlarda çalışmaya başlamak için başlangıç tutma devresi gerekir ve kondansatörler bu devrede motorun çalışma verimliliğini artırır. Motor ilk hareket kondansatörleri, motorun zorlanmadan kalkması için devreye bağlanarak kalkış anında destek olur.

Siemens Kaçak Akım Rölesi

Klima sistemlerinde kondansatörler voltaj ve akımı düzenleyen önemli bileşenlerdir. Start kondansatörleri kompresör ve fan motorunu çalıştırmak için güç takviyesi sağlarken, çalışma sabit voltaj beslemesi sunar. Motor verimliliğini artırarak enerji tüketimini geleneksel motorlara göre %30’a kadar azaltabilir.

Ses ve İletişim Devrelerinde Kullanım

Ses devrelerinde kondansatörler filtreleme işlevi görerek yüksek kaliteli ses sistemleri için vazgeçilmez hale gelir. Düşük kayıpları sayesinde ses dalgalarının bozulmadan geçmesini sağlar.

RF devrelerinde kapasitörler, RF sinyallerini farklı aşamalar arasında birleştirmek için kullanılır ve DC’yi bloke ederken yüksek frekanslı sinyallerin aktarılmasına yardımcı olur. Ses amplifikatörlerinde, giriş kaynağından gelen sinyali amplifikatör aşamalarına bağlamak için kapasitörler devreye girer.

Kompanzasyon Kondansatör Ne İşe Yarar?

Kompanzasyon, elektrik sistemlerindeki güç faktörünü düzeltme amacını taşır. Reaktif gücü düzenleyerek enerji sistemlerindeki kayıpları azaltır ve güç faktörünü iyileştirir.

Reaktif enerji tüketiminin belirli sınırları aşması durumunda elektrik faturalarına yansıtılan cezaları önler. Enerji kayıplarını %30’a kadar azaltabilir.

Zamanlama ve Frekans Şekillendirme Devreleri

Kondansatörlerin şarj ve deşarj süreleri belirli bir zaman aldığından, zamanlayıcı devrelerde ve osilatör devrelerinde zamanlama amaçlarıyla kullanılır. Radyo frekansı devrelerinde sinyalin frekansını ayarlamak için devreye girer.

Kondansatör Seçimi Test ve Bakımları

Kondansatör seçimi yaparken kapasite değeri birinci kriterdir. Uygulamanın gereksinimlerini karşılayacak uygun kapasiteyi belirlemek kritik öneme sahiptir. Gerilim derecelendirmesi ise dayanabileceği maksimum voltajı ifade eder.

Devrenizin gerilim gereksinimlerini iyi analiz etmelisiniz. Seçilen gerilim değeri, devredeki maksimum gerilim sınırının altında kalmamalıdır. Ömrünü uzatmak için çalışma geriliminin 2 katı bir değerde seçim yapmak en güvenilir pratiktir.

Çalışma sıcaklığı da seçimde mutlaka göz önünde bulundurulmalıdır; çünkü sıcaklık arttıkça ömrü kısalır. Örneğin, SMPS devrelerinde sadece 105°C dayanımlı kullanılmalıdır. Tolerans değeri gerçek kapasitansın sapma payını gösterirken, ESR değeri özellikle yüksek frekanslı devrelerde çok daha büyük bir önem taşır.

İlginizi Çekebilir: Siemens Fiyat Listesi



Kondansatör Arıza Belirtileri

Kondansatör arızaları genellikle aşırı ısınma, yaşlanma, aşırı voltaj, kalitesiz malzeme, nem ve korozyondan kaynaklanır. Bu bileşenlerin ortalama ömrü 5-10 yıl arasında değişir. Fiziksel olarak şişme veya sızıntı görüyorsanız arıza başlamış demektir. Özellikle üst kısmındaki şişkinlik veya elektrolit sızıntısı en net arıza belirtisidir.

Cihaz çalışırken anormal derecede ısınıyorsa, kondansatör mevcut yükü kaldıramıyor demektir. Motorlardaki vızıltı veya anormal sesler de arızasının bir işareti olabilir. Ayrıca fan veya motor devirleri düşerse, enerji aktarımını aksattığı düşünülebilir.

Test Yöntemleri ve Ölçüm Teknikleri

Multimetre ile kapasitans ölçümü yapın. Değer, etiketindeki nominal değerden %10-20 sapıyorsa arızalıdır. LCR metre, indüktör, kapasitör ve direnç ölçümü yapabilmektedir.

Kapasitans ölçüm cihazı, doğrudan kapasitans değerini ölçmek için özel olarak tasarlanmıştır. Her kondansatör takılmadan önce test edilmelidir. Kondansatör tepesindeki kesik çizgiler patlama riskini önlemek için yapılır.

Önleyici Bakım Uygulamaları

Kapasitör terminalleri oksidasyon ve kir birikimini önlemek için düzenli olarak temizlenmelidir. Kapasitör akımı düzenli aralıklarla ölçülmeli ve nominal değerlerle karşılaştırılmalıdır. Kondansatör akımlarının nominal akımın %15’i içinde olması gerekmektedir.

Elektronik cihazlar 4-5 yılda bir gözle kontrol edilmelidir. Termal kamera ile test edilmeden 1 saat önce enerjilendirilmelidir. Kaliteli ürün kullanımı, düzenli bakım, voltaj koruması ve doğru kullanım ömrü uzatır.
