Kompanzasyon Nedir? Reaktif Güç ve Cosφ Rehberi

Kompanzasyon nedir ve elektrik faturanızı neden doğrudan etkiler? Yasa gereği 9 kW’ın üstünde güç kullanan tesislerin kompanzasyon kullanması zorunludur. Aksi takdirde, işletmeler ceza faturası ödemek zorunda kalır.

Kompanzasyon, elektrik sistemlerindeki güç faktörünü düzelterek reaktif gücü dengeleyen ve enerji verimliliğini artıran kritik bir yöntemdir.

Elektrik sistemlerinde verimliliği artırmanın ve enerji maliyetlerini düşürmenin anahtarı olan kompanzasyon, modern tesis yönetimi için vazgeçilmez bir unsurdur.

Bu kapsamlı rehberde; reaktif güç kavramından Cosφ hesaplama yöntemlerine kadar teknik detaylara inerken, sistemin kalbi sayılan kompanzasyon panolarının işlevlerini ve yasal zorunlulukları tüm boyutlarıyla ele alacağız.

Adım adım kompanzasyon hesaplama tekniklerini ve uygulama çeşitlerini inceleyerek, işletmeniz için en doğru enerji stratejisini belirlemenize yardımcı olacağız.

İlginizi Çekebilir: AG Fiyat Listesi



Kompanzasyon Nedir ve Neden Önemlidir?

Elektrik Sistemlerinde Faz Farkı Sorunu

Alternatif akım sistemlerinde gerilim ve akım aynı anda senkronize olmaz. Özellikle motorlar, transformatörler ve endüktif yükler gibi cihazlar manyetik alan oluşturmak için çalışır. Bu cihazlarda bobin sargıları nedeniyle akım gerilimden geri kalır.

Akım ve gerilim arasında oluşan bu zaman farkına faz kayması denir. Faz kayması, enerji verimliliğini azaltır ve ekipmanlarda aşırı ısınmaya neden olabilir. Elektrik sistemlerinde bu faz farkı reaktif gücün temel nedenidir.

Reaktif Güç Nedir ve Nasıl Oluşur?

Reaktif güç, şebekeden çekilen ancak iş yapmayan, sadece manyetik alan oluşturmak için kullanılan güçtür. Jeneratör ve trafo gibi cihazlar manyetik alana ihtiyaç duyar ve bu alan reaktif enerji ile sağlanır.

Ancak diğer enerji türlerinden farklı olarak reaktif enerji tüketilmez, manyetik alan oluşturulduktan sonra şebekeye geri verilir. Gerilim ve akım arasındaki faz kaymasına bağlı olarak cihazın reaktif güç tüketim miktarı belirlenir. Reaktif güç VAR ile ölçülür ve iletim hattında ileri geri hareket ettiği için ek yük görevi görür.

Kompanzasyon Sistemi Nedir?

Kompanzasyon, elektrik sistemlerindeki güç faktörünü düzeltmek için kullanılan bir yöntemdir. Sistem, kapasitif reaktanslar kullanarak endüktif yüklerin neden olduğu reaktif gücü dengelemeyi sağlar.

Kondansatörler entegre edilerek reaktif güç düzenlenir ve enerji sistemlerindeki kayıplar azaltılır. Kompanzasyon panoları, anlık yük değişimlerine göre kondansatör kademelerini sürekli devreye alıp çıkarır. Böylece güç faktörü iyileştirilir ve enerji verimliliği artar.

İlginizi Çekebilir: OG Fiyat Listesi



Kompanzasyon Yapılmazsa Ne Olur?

Kompanzasyon olmadığında enerji verimliliği düşer ve elektrik sisteminin daha fazla reaktif güç tüketmesine neden olur. Düşük güç faktörü; motorlar, transformatörler ve kablolarda aşırı ısınma ve yüklenmeye yol açar.

Elektrik dağıtım şirketleri, düşük güç faktörüne sahip abonelere reaktif ceza veya ek ücretler uygular. Ayrıca gerilim düşüşleri ve dalgalanmalar meydana gelir, bu durum hassas elektronik cihazların performansını olumsuz etkiler.

Reaktif Güç ve Coso (Güç Faktörü) Temelleri

Aktif Güç, Reaktif Güç ve Görünür Güç İlişkisi

Elektrik sistemlerinde şebekeden çekilen güç üç türe ayrılır: aktif, reaktif ve görünür güç. Aktif güç (P), dirençli yüklerde tüketilen ve gerçek iş yapan güçtür. Reaktif güç (Q) ise manyetik alan oluşturmak için kullanılan ancak iş yapmayan güçtür.

Görünür güç (S), aktif ve reaktif gücün vektörel toplamıdır. Bu üç güç arasındaki ilişki güç üçgeni ile ifade edilir: $S^2 = P^2 + Q^2$.

Reaktif Güç Birimi (kVAr) ve Formülü

Reaktif güç birimi kilovar (kVAr) olarak tanımlanır. Tek fazlı şebekelerde reaktif güç $Q = U \cdot I \cdot \sin\phi$ formülü ile hesaplanır. Üç fazlı şebekelerde ise $Q = \sqrt{3} \cdot U \cdot I \cdot \sin\phi$ formülü geçerlidir. Bu formüllerde $\phi$, akım ile gerilim arasındaki faz açısını temsil eder.

İlginizi Çekebilir: Alçak Gerilim Ürünleri





Coso Değeri Nedir ve Nasıl Hesaplanır?

Coso, güç faktörü olarak bilinir ve aktif gücün görünür güce oranını ifade eder. Matematiksel olarak $Cos\phi = P/S$ şeklinde hesaplanır. Bu değer, akım ile gerilim dalgaları arasındaki faz kaymasının kosinüsüdür. Harmonik akımların bulunduğu tesislerde güç faktörü (PF) ve $cos\phi$ değerleri birbirinden farklılaşır.

Endüktif ve Kapasitif Reaktif Güç Farkı

Endüktif reaktif güç; motorlar, transformatörler ve bobinler tarafından üretilir; bu durumda akım geriden gelir. Kapasitif reaktif güç ise kondansatörler ve UPS sistemleri tarafından üretilir; burada akım ileridedir. Kapasitif yükler negatif reaktif güç üreterek sistemdeki endüktif etkiyi nötrleme işlevi görür.

İdeal Güç Faktörü Değeri

İdeal güç faktörü değeri 1’dir. Ülkemizde yönetmelikler gereği reaktif endüktif enerjinin aktif enerjiye oranının %20’yi aşmaması istenir. Kapasitif bölgede ise bu sınır %15 olarak belirlenmiştir. Güç faktörünün 0,8’in altında olması sistemin verimsiz çalıştığı anlamına gelir.

Kompanzasyon Çeşitleri ve Yöntemleri

Kompanzasyon, şebekedeki reaktif güç dengesini sağlamak ve enerji maliyetlerini düşürmek için sistemin ihtiyacına göre şu temel yöntemlerle uygulanır:

• Münferit Kompanzasyon: Motor veya trafo gibi büyük yüklerin uçlarına doğrudan bağlanarak kayıpları yerinde önler.

• Grup Kompanzasyonu: Aynı anda devreye giren cihaz gruplarının (örneğin bir grup lamba) ortaklaşa kompanze edilmesidir.

• Merkezi Kompanzasyon: Ana girişte, değişen yüklere göre kondansatör banklarını otomatik devreye alan en yaygın ve profesyonel sistemdir.

Aşağıdaki interaktif araç ile seçtiğiniz yöntemlerin (münferit veya merkezi) sistem üzerindeki etkisini, güç üçgeni ve gerekli kondansatör gücü üzerinden simüle edebilirsiniz.

Kompanzasyon Nasıl Yapılır? Kurulum ve Hesaplama

Bireysel Kompanzasyon

Bireysel kompanzasyonda, her bir elektrik motoru veya reaktif güç tüketen yük için ayrı bir kondansatör kullanılır. Kondansatörler doğrudan yük çıkışlarına bağlanır ve cihazla beraber devreye girip çıkar.

Bu yöntem en etkili kompanzasyon yaklaşımıdır ancak maliyeti yüksektir. Reaktif güç kaynağı ile alıcı arasındaki kablolarda ileri geri hareket eden enerji minimize edilir. Bununla birlikte, bireysel kompanzasyon yapılan kısımdaki kondansatör arızalandığında aboneler endüktif cezaya kalır.

Grup Kompanzasyonu

Grup kompanzasyonu, benzer özelliklere sahip reaktif güç tüketen yükleri bir araya getirerek kompanze eden bir yöntemdir. Aynı kontaktör veya şalter üzerinden devreye girip çıkan yük gruplarının kompanzasyonu için kullanılır.

Farklı yüklerin reaktif güçlerinin toplamı dikkate alınarak bir grup kondansatör belirlenir. Tesisin masrafı bireysel kompanzasyona göre daha az olur. Öte yandan, gruptaki cihazların aynı anda çalışmaması durumunda güç faktörü dalgalanabilir.

Merkezi Kompanzasyon

Merkezi kompanzasyon, tesisin ana besleme noktasında yapılan bir yöntemdir. Devredeki yüklere ve cinsine göre kompanzasyon gücünü ayarlayabilen bir sistemdir. Merkezi bir röle kullanılarak tesisin toplam reaktif gücü dengelenir.

Bu yöntem en ucuz kompanzasyon çözümüdür. Büyük ölçekli endüstriyel tesislerde yaygın olarak kullanılır. Dolayısıyla, kurulum ve bakım tek noktadan gerçekleştirilir.

İlginizi Çekebilir: Orta Gerilim Ürünleri



Klasik Kontaktörlü Kompanzasyon

Klasik kompanzasyon sistemi, reaktif güç kontrol rölesi, kontaktörler ve kondansatörler ile tasarlanır. En yaygın metot olup en düşük yatırım maliyetine sahiptir. Reaktif güç kontrol rölesi akım trafosundan aldığı bilgilere göre cosφ değerini hesaplar.

Yük devreye girdiğinde güç faktörünü set değerinde tutmak için 2-8 saniye gibi bir zamana ihtiyaç duyar. Genellikle sabit veya yavaş değişen yüklerde tercih edilir.

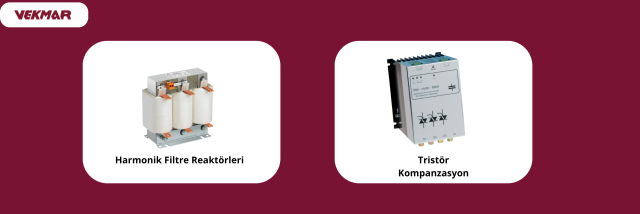

Tristör Anahtarlamalı (Statik) Kompanzasyon

Tristör anahtarlamalı kompanzasyon, hızlı devreye girip çıkan yüklerin verimli kompanze edilmesi için kullanılır. Tepki süresi 20 milisaniyedir. Kondansatörleri devreye sıfır geçiş noktasında aldığından spark yapmaz ve sessiz çalışır. Kondansatörlerin ömrünü en az 5 yıl uzatır. Bununla birlikte, yüksek yatırım maliyeti gerektirir.

Harmonik Filtreli Kompanzasyon

Harmoniklerin yüksek olduğu işletmelerde harmonik filtreli kompanzasyon sistemi tasarlanır. Pasif filtreler, rezonans frekansına göre ayarlı filtreler ve düşük ayarlı filtreler olmak üzere iki kategoriye ayrılır.

Ayarlı filtreler harmonik bozulmasının yüksek olduğu devrelerde tercih edilir. Düşük ayarlı filtreler ise genellikle 134, 189 ve 210 Hz rezonans frekansları seçilerek harmonik bozulmanın düşük olduğu sistemlerde kullanılır.

Kompanzasyon Hesaplama Adımları

Kompanzasyon hesabı uzman mühendisler tarafından yapılması gereken bir mühendislik hesaplamasıdır. Öncelikle sistemin aktif gücü $P = S \times \text{Cos}\phi_2$ formülü ile bulunur. Ardından reaktif güç $Q_c = P(\tan\phi_1 – \tan\phi_2)$ formülü kullanılarak hesaplanır. Örneğin, 1000 kVA trafo gücünde $\text{Cos}\phi_1=0,7$‘den $\text{Cos}\phi_2=0,95$‘e çıkartmak için 641,25 kVAr kondansatör gerekir.

Gerekli Kondansatör Gücünün Belirlenmesi

Tesisin aktif gücü ve mevcut $\cos\phi$ değeri bilindiğinde k tablosundan uygun katsayı seçilir. Formül $Q_c = P \times k$ şeklindedir. Pratik hesaplamada 1 kVAR = 1,42A akım çeker.

İlginizi Çekebilir: Siemens Fiyat Listesi

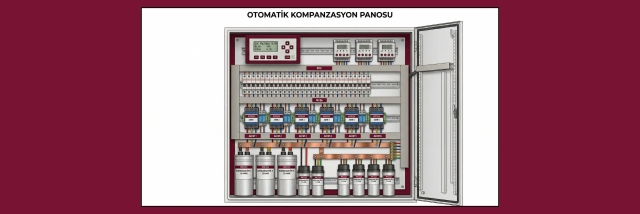

Kompanzasyon Panosu Ne İşe Yarar?

Kompanzasyon panosu, elektrik şebekesinde oluşan ve kullanılmayan ancak hatları meşgul eden “reaktif gücü” belirli bir seviyede tutarak şebekenin gereksiz yere yüklenmesini engeller. Elektrik motorları, trafolar, asansörler ve floresan lambalar gibi manyetik alanla çalışan cihazlar, iş yapabilmek için şebekeden reaktif akım çekerler.

Bu akım fiziksel bir işe dönüşmese de kablolarda, trafolarda ve şalt malzemelerinde ısınmaya, dolayısıyla kapasite kayıplarına yol açar. Kompanzasyon panosu, sistemin ihtiyaç duyduğu bu reaktif enerjiyi şebekeden çekmek yerine, kendi içindeki kondansatör gruplarından yerel olarak karşılar.

Güç katsayısını (Cosφ) ideale yakınlaştırarak enerji iletim hatlarındaki iletken kayıplarını azaltır, gerilim düşümlerini önler ve tesisin mevcut altyapısından (trafo ve kablo kesitlerinden) maksimum verimle yararlanılmasını sağlar.

Reaktif Güç Kontrol Rölesi ve Çalışma Prensibi

Reaktif güç kontrol rölesi, kompanzasyon panosunun “beyni” olarak görev yapan akıllı, mikroişlemci tabanlı bir kontrol cihazıdır. Tesisin ana girişindeki akım ve gerilim trafolarından aldığı anlık verilerle sistemin güç faktörünü sürekli olarak izler. Eğer sistemde endüktif veya kapasitif reaktif güç tüketimi hedeflenen değerlerin (genellikle 0.99 veya 1.00) dışına çıkarsa, röle saniyeler içinde müdahale eder.

Tesisin anlık ihtiyacını hesaplayarak panodaki kondansatör bankalarını (veya gerekiyorsa şönt reaktörleri) en uygun kademelerle devreye alır ya da devreden çıkarır. Gelişmiş üç fazlı röleler, her fazı ayrı ayrı ölçerek dengesiz yüklenmelerde bile çok hassas bir düzeltme yapabilir.

Bu kusursuz takip ve hızlı anahtarlama mekanizması sayesinde sistemin dengesi korunur ve işletme, yüksek maliyetli reaktif enerji cezalarından kesin olarak muhafaza edilir.

Kompanzasyon Kontaktörü ve Kondansatörler

Kompanzasyon kontaktörü, reaktif güç kontrol rölesinden gelen komutlarla güç kondansatörlerinin güvenli bir şekilde anahtarlanmasında kullanılan, özel olarak tasarlanmış elektriksel şalt cihazlarıdır. Kondansatörler, yapıları gereği boşken devreye ilk alındıklarında şebekeden çok kısa bir süreliğine (milisaniyeler bazında) nominal çalışma akımlarının 200 katına kadar çıkabilen devasa bir “yüksek başlangıç akımı” (demeraj akımı) çekerler.

Standart kontaktörler bu şok akıma dayanamayıp kontaklarını kaynatabilir veya ciddi arklar oluşturabilir. Kompanzasyon kontaktörlerinin üzerinde ise özel deşarj dirençleri (ön şarj telleri) bulunur. Bu dirençler, ana kontaklar kapanmadan hemen önce devreye girerek söz konusu yüksek tepe akımını kendi üzerinde sönümler ve pik akımı yalıtır. Bu hayati mekanizma sayesinde hem kontaktörün ve kondansatörün kullanım ömrü uzatılır hem de sistemde oluşabilecek tehlikeli gerilim dalgalanmalarının önüne geçilir.

Yasal Zorunluluklar ve Reaktif Enerji Bedeli

Türkiye’deki elektrik piyasası mevzuatına (EPDK) göre, bağlantı gücü 9 kW’ın üzerinde olan tüm ticari ve endüstriyel işletmeler, şebekeden çektikleri reaktif enerjiyi ölçtürmek ve yasal sınırlar içinde tutmakla yükümlüdür. Bu sınırların aşılması durumunda elektrik faturasına “reaktif enerji bedeli” (halk arasında bilinen adıyla kompanzasyon cezası) olarak ağır bir kalem yansıtılır. Yasal sınırlandırmalar tesisin sözleşme gücüne göre iki farklı kategoriye ayrılır:

Kurulu gücü 50 kVA’nın altında olan tesislerde aktif tüketimin %33’ünü aşan endüktif reaktif veya %20’sini aşan kapasitif reaktif tüketim ceza sebebidir. Kurulu gücü 50 kVA ve üzerinde olan daha büyük işletmelerde ise sınırlar çok daha katıdır; endüktif reaktif oran %20’yi, kapasitif reaktif oran ise %15’i geçtiği an cezai işlem uygulanır. Bu değerler günümüzde elektronik sayaçlar tarafından sürekli kayıt altına alındığından, kompanzasyon panosunun doğru tasarımı ve periyodik bakımı işletmeler için yasal bir zorunluluk ve ciddi bir tasarruf kalemidir.
