Elektrik Panolarında Bara Seçimi Nasıl Yapılır? Bakır ve Alüminyum Bara Karşılaştırması

Bir alçak gerilim panosunda gözle görülen en ağır parça çoğu zaman baralardır. Kesiciler, sürücüler ve ölçü cihazları tesisin aklıdır; baralar ise enerjinin bu cihazlar arasında taşındığı ana damarlardır. Bara yanlış boyutlandırıldığında pano ısınır, bağlantı noktaları kararır, kısa devre anında mesnetler kırılabilir. Gereğinden büyük seçildiğinde ise maliyet ve ağırlık gereksiz yere artar.

Bu yazıda elektrik panosu bara seçiminin adımlarını, bakır bara ile alüminyum bara arasındaki farkları ve bağlantı detaylarında sahada sık karşılaşılan sorunları ele alıyoruz.

Bara Nedir, Panoda Ne İşe Yarar?

Bara (busbar), pano içinde birden fazla devreye enerji dağıtmak için kullanılan, genellikle dikdörtgen kesitli, rijit iletkendir. Ana bara gelen enerjiyi taşır; dağıtım baraları ve tali baralar ise bu enerjiyi kesicilere ve çıkışlara iletir. Alçak gerilim panolarında baralar çoğunlukla elektrolitik bakır veya elektrik iletim sınıfı alüminyumdan imal edilir.

IEC 61439 serisi, pano içindeki baraların sıcaklık artışı, kısa devre dayanımı ve yalıtım mesafeleri açısından doğrulanmasını şart koşar. Yani bara seçimi yalnızca bir katalog tablosundan değer okumak değil, pano tasarımının doğrulanmış bir parçası olmak zorundadır.

Bakır Bara ve Alüminyum Bara: Temel Farklar

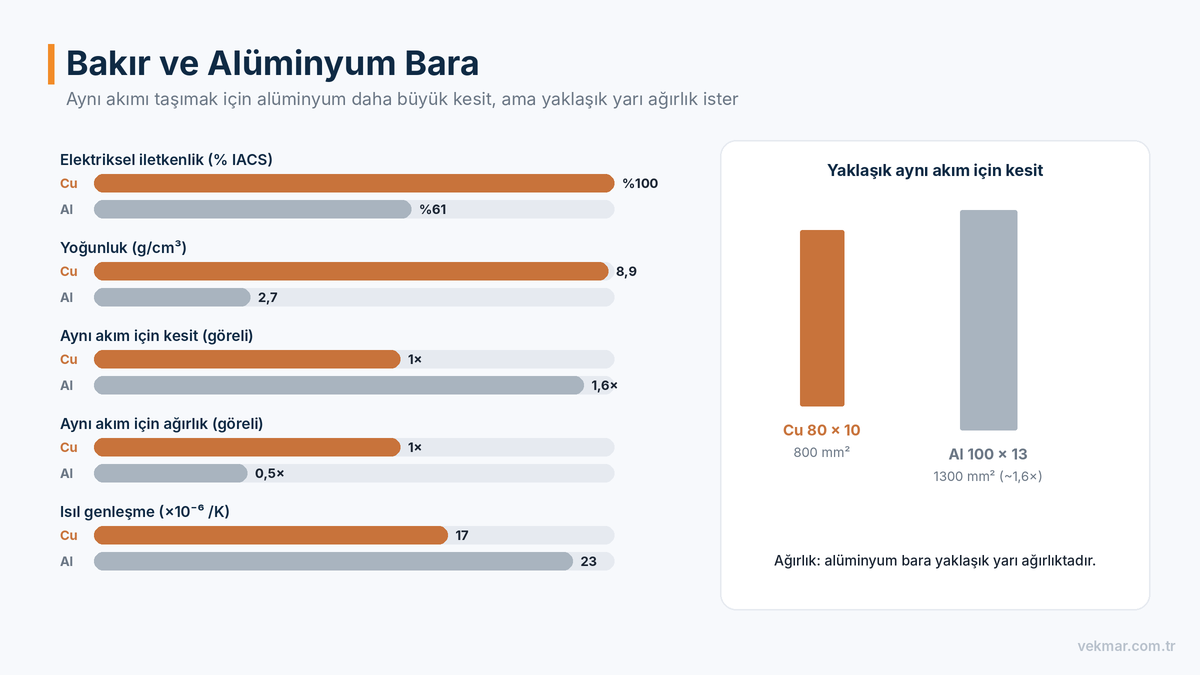

Özellik	Bakır (Cu)	Alüminyum (Al)
Elektriksel iletkenlik	%100 IACS’ye yakın (yaklaşık 58 MS/m)	Yaklaşık %61 IACS (yaklaşık 35 MS/m)
Yoğunluk	8,9 g/cm³	2,7 g/cm³
Aynı akım için gereken kesit	1 (referans)	Yaklaşık 1,6 katı
Aynı akım için ağırlık	1 (referans)	Yaklaşık yarısı
Isıl genleşme katsayısı	Yaklaşık 17 × 10⁻⁶ /K	Yaklaşık 23 × 10⁻⁶ /K
Yüzey oksidi	İletken ve ince	Sert, yalıtkan alüminyum oksit
Sünme (creep) eğilimi	Düşük	Daha yüksek
Mekanik dayanım	Yüksek	Daha düşük
Malzeme maliyeti	Yüksek ve dalgalı	Daha düşük



Bakır Baranın Avantajları

• Kompaktlık: Aynı akım için daha küçük kesit gerekir. Bu, dar panolarda ve yüksek akımlı bölümlerde ciddi yer tasarrufu sağlar.
• Bağlantı güvenilirliği: Bakır oksit tabakası iletken ve incedir. Civatalı bağlantılar özel bir yüzey hazırlığına çok fazla ihtiyaç duymadan yıllarca kararlı kalır.
• Kısa devre dayanımı: Mekanik dayanımı yüksek olduğu için kısa devre kuvvetleri karşısında daha az deforme olur.
• Isıl kapasite: Kısa süreli aşırı akımlarda daha yavaş ısınır.

Alüminyum Baranın Avantajları

• Maliyet: Bakır fiyatlarının yükseldiği dönemlerde alüminyum baranın toplam maliyet avantajı belirgin biçimde artar.
• Ağırlık: Aynı akım için yaklaşık yarı ağırlık, büyük panolarda ve busbar trunking sistemlerinde taşıma ve montajı kolaylaştırır.
• Isı yayma yüzeyi: Daha büyük kesit, daha geniş yüzey alanı demektir. Bu da ısının doğal yollarla uzaklaştırılmasına yardımcı olur.

Alüminyum Baranın Dikkat Gerektiren Yönleri

• Oksit tabakası: Alüminyum havayla temas ettiği anda sert ve yalıtkan bir oksit tabakası oluşturur. Bağlantı yüzeyleri temizlenmeli, gerekirse kontak gresiyle korunmalı ya da kalaylanmalıdır.

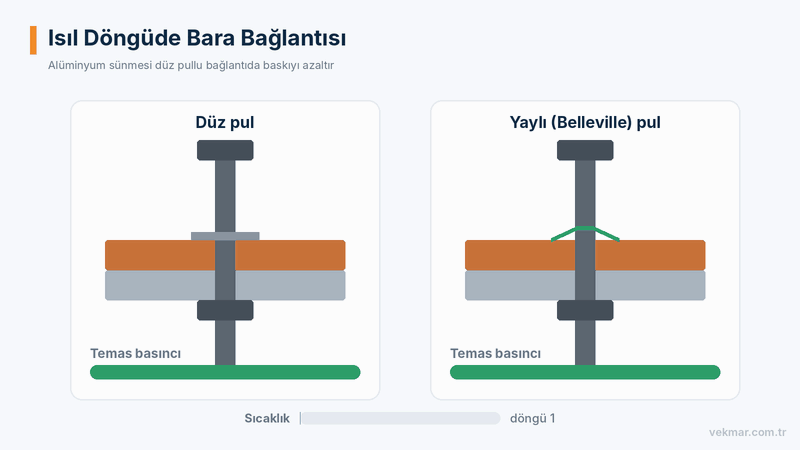

• Sünme: Sürekli baskı altındaki alüminyum zamanla akar. Civata sıkma kuvveti azalır, temas direnci artar. Bu nedenle bağlantılarda yaylı (Belleville) pullar kullanılmalıdır.
• Galvanik korozyon: Bakır ile alüminyumun doğrudan teması, özellikle nemli ortamda galvanik korozyona yol açar. Geçişlerde bimetal (Cu-Al) plakalar veya kalaylı yüzeyler kullanılmalıdır.

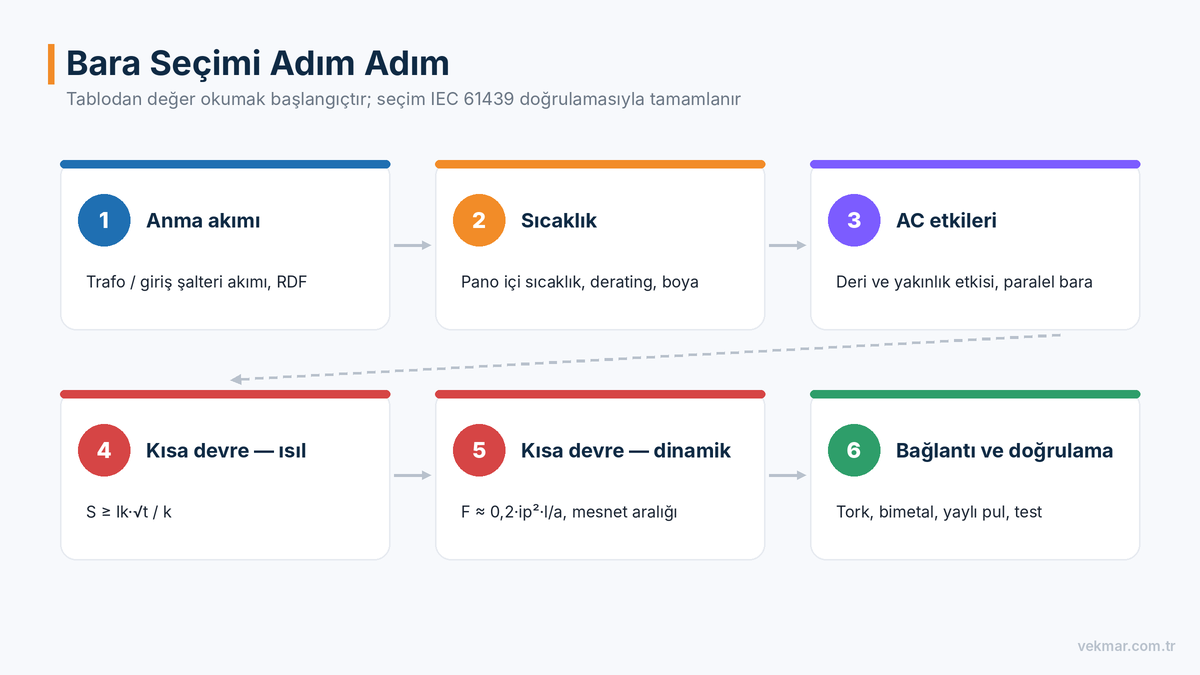

Elektrik Panosu Bara Seçimi Adım Adım

1. Anma Akımını Belirleyin

Ana baranın taşıması gereken akım, besleme kaynağının (trafo veya jeneratör) anma akımından ya da ana giriş kesicisinin anma akımından türetilir. Örneğin 1000 kVA, 400 V’luk bir trafo için:

I = 1.000.000 / (√3 × 400) ≈ 1443 A

Pratikte ana bara, giriş şalterinin anma akımına göre boyutlandırılır. Bu örnekte 1600 A’lık bir giriş şalteri seçildiyse bara da en az 1600 A taşıyacak şekilde planlanır.

Dağıtım baralarında ise anma çeşitlilik faktörü (RDF) dikkate alınabilir. IEC 61439, tüm çıkışların aynı anda tam yükte çalışmadığı durumlar için bu faktörün kullanılmasına izin verir. Ancak bu faktör keyfi olarak değil, panonun kullanım profili bilinerek uygulanmalıdır.

2. Ortam Sıcaklığını ve Sıcaklık Artışını Hesaba Katın

Bara akım tabloları belirli bir ortam sıcaklığı ve izin verilen bara sıcaklığına göre hazırlanır. Örneğin yaygın olarak başvurulan DIN 43671 tablolarında referans koşul, 35 °C ortam sıcaklığı ve 65 °C bara sıcaklığıdır. Pano içi sıcaklık bundan yüksekse akım taşıma kapasitesi düşer.

Fikir vermesi açısından, DIN 43671’e göre tek parça çıplak bakır baralar için yaklaşık AC akım değerleri şöyledir:

Bakır bara ölçüsü (mm)	Yaklaşık akım (A), çıplak	Yaklaşık akım (A), boyalı
30 × 10	573	697
40 × 10	715	852
50 × 10	852	1020
60 × 10	985	1180
80 × 10	1240	1500
100 × 10	1490	1810



Tablodaki “boyalı” sütunu dikkat çekicidir: Mat koyu renkli boya, ışınımla ısı transferini artırdığı için aynı baranın daha fazla akım taşımasını sağlar. Alüminyum baralar için benzer değerler DIN 43670’te verilir; aynı ölçüdeki alüminyum bara, bakırın yaklaşık %75–80’i kadar akım taşır.

Bu değerler yalnızca ön boyutlandırma içindir. Gerçek pano içinde havalandırma, bara düzeni ve komşu ısı kaynakları sonucu değiştirir. Pano ısınmasını ayrıntılı ele aldığımız sıcaklık artışı yazımızda bu etkenleri tek tek inceledik.

3. Alternatif Akım Etkilerini Değerlendirin

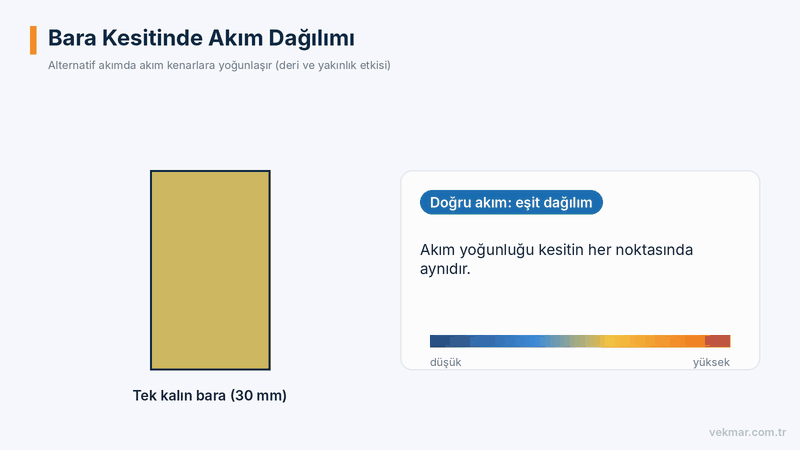

Alternatif akımda akım, iletkenin kesitine eşit dağılmaz. Deri etkisi nedeniyle akım iletkenin dış yüzeyine yakın bölgelerde yoğunlaşır. Yakınlık etkisi ise yan yana duran iletkenlerin akım dağılımını birbirine doğru ya da birbirinden uzağa iter. Sonuç olarak kalın baraların iç kısmı akım taşımaya daha az katkı verir.

Bu yüzden yüksek akımlarda tek kalın bara yerine aralarında bara kalınlığı kadar boşluk bırakılmış birden fazla ince bara paralel kullanılır. Ancak paralel bara sayısı arttıkça her ek baranın katkısı azalır; dört baradan sonra kazanç belirgin biçimde düşer. Bu noktada farklı bir bara geometrisi ya da busbar trunking sistemi değerlendirilmelidir. Baraların dikey ve kenar üstü (edgewise) yerleştirilmesi de doğal konveksiyonu iyileştirerek akım kapasitesini artırır.

4. Kısa Devre Dayanımını Kontrol Edin

Bara yalnızca normal akımı değil, kısa devre akımını da koruma cihazı açana kadar taşımak zorundadır. Burada iki etki vardır.

Isıl etki: Kısa devre süresince bara hızla ısınır. Gereken minimum kesit yaklaşık olarak şu bağıntıyla kontrol edilir:

S ≥ Ik × √t / k

Burada Ik kısa devre akımının etkin değeri (A), t süre (s), k ise malzemeye ve başlangıç–bitiş sıcaklıklarına bağlı katsayıdır. Bakır için tipik olarak 140–160, alüminyum için 90–105 aralığında değerler kullanılır.

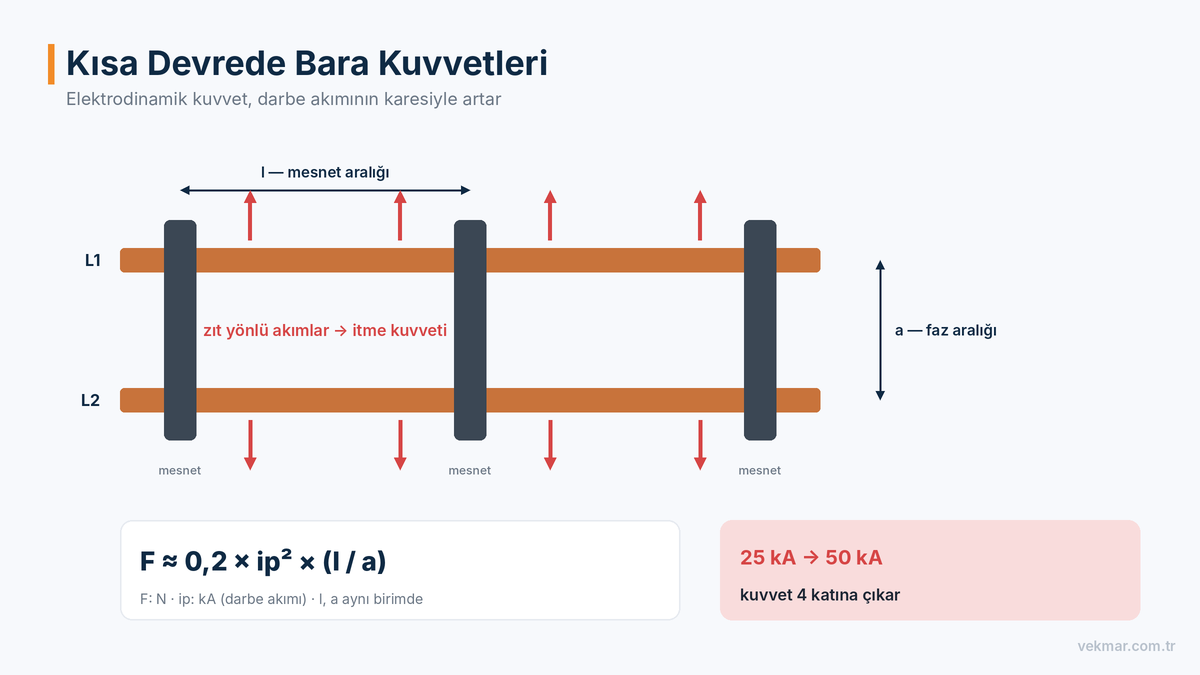

Dinamik (elektrodinamik) etki: Kısa devre akımının tepe değeri, paralel baralar arasında çok büyük çekme ve itme kuvvetleri oluşturur. Basitleştirilmiş hâliyle iki paralel iletken arasındaki kuvvet:

F ≈ 0,2 × ip² × (l / a)

Burada F newton, ip kiloamper cinsinden darbe akımı, l mesnetler arası uzaklık, a ise fazlar arası mesafedir (l ve a aynı birimde). Üç fazlı sistemde orta faz için bu değer yaklaşık 0,87 ile çarpılır.

Formülün söylediği şey açık: Kuvvet, darbe akımının karesiyle artar. 50 kA’lık bir sistemde 25 kA’lık sisteme göre dört kat daha büyük kuvvetler oluşur. Bu kuvvetlere dayanmak için mesnet aralığı kısaltılır, faz aralığı açılır ya da daha güçlü bara mesnetleri kullanılır. Pano üreticisinin IEC 61439’a göre kısa devre dayanımı doğrulanmış bara sistemini kullanmak, sahada en güvenli yoldur.

5. Bağlantı Detaylarını Planlayın

Baranın kendisi doğru seçilmiş olsa da arızaların büyük kısmı bağlantı noktalarından çıkar. Dikkat edilmesi gerekenler:

• Bara–kesici bağlantılarında üreticinin önerdiği civata boyutu ve sıkma torkuna uyulmalıdır.
• Temas yüzeyleri temiz, düz ve oksitsiz olmalıdır.
• Alüminyum bağlantılarda yaylı pul kullanılmalı, bağlantılar ilk işletmeden sonra kontrol edilmelidir.
• Bakır–alüminyum geçişlerinde bimetal ara eleman kullanılmalıdır.
• Periyodik bakımda termal kamera ile bağlantı noktaları taranmalıdır.

Hangi Durumda Bakır, Hangi Durumda Alüminyum?

Bakır bara tercih edilmeli:

• Pano hacmi kısıtlıysa
• Kısa devre seviyesi yüksekse (örneğin büyük trafo çıkışları)
• Çok sayıda kesici bağlantısı varsa ve her bağlantıda alüminyum için özel önlem almak pratik değilse
• Nemli, kimyasal veya korozif ortam söz konusuysa

Alüminyum bara değerlendirilebilir:

• Yüksek akımlı ana dağıtım ve uzun bara güzergâhlarında
• Ağırlığın önemli olduğu modüler veya taşınabilir sistemlerde
• Bakır fiyatlarının proje bütçesini zorladığı durumlarda
• Bağlantı detayları üretici tarafından test edilmiş, hazır sistemlerde

Pek çok modern busbar trunking sistemi alüminyum iletken kullanır ve bağlantı detaylarını fabrikada çözer. Pano içi dağıtımda ise bakır hâlâ en yaygın tercihtir. Busbar ve kablo arasındaki seçimi ayrıca incelediğimiz busbar mı kablo mu yazımız da bu kararın bir parçasıdır.

Nötr ve Koruma İletkeni Baraları

Bara seçimi yalnızca faz baralarıyla sınırlı değildir. Nötr (N) ve koruma iletkeni (PE) baraları da en az faz baraları kadar dikkat ister.

Nötr barası: Geleneksel tesislerde nötr barası faz barasının yarı kesitinde seçilirdi. Ancak bugün frekans konvertörleri, UPS’ler, LED aydınlatma ve bilişim yükleri nedeniyle 3. harmonik ve katları nötr iletkeninde toplanır. Bu tür yüklerin yoğun olduğu tesislerde nötr akımı faz akımına eşit, hatta ondan büyük olabilir. Bu yüzden harmonik yükü yüksek panolarda nötr barası en az faz barası kesitinde seçilmeli, gerekirse daha büyük tutulmalıdır.

PE barası: Koruma iletkeni barası, arıza akımını koruma cihazı açana kadar güvenle taşımak zorundadır. Kesiti, kısa devre akımı ve açma süresine göre ısıl olarak kontrol edilir. PE barası pano gövdesine ve topraklama sistemine güvenilir biçimde bağlanmalı, tüm çıkışların PE iletkenleri için yeterli bağlantı noktası bulunmalıdır.

PEN barası: TN-C ve TN-C-S sistemlerde nötr ve koruma iletkeninin birleştiği PEN barası, hem işletme akımını hem arıza akımını taşır. Bu baranın kesiti ve bağlantı kalitesi, sistemin güvenliği açısından kritiktir.

Bara Düzeni ve Yalıtım Mesafeleri

Baraların pano içindeki yerleşimi, hem ısıl davranışı hem de güvenliği etkiler. Fazlar arasındaki hava aralıkları ve yüzeysel kaçak mesafeleri, panonun anma yalıtım gerilimi ve kirlilik derecesine göre IEC 61439’da tanımlanan minimum değerlerin altına inmemelidir.

Bakım ve genişleme kolaylığı da tasarımın bir parçasıdır. Ana bara sisteminin, ileride eklenebilecek panolar için uzatılabilir şekilde tasarlanması ve bara bağlantı noktalarına termal kamera ile erişilebilmesi, işletme ömrü boyunca büyük kolaylık sağlar. Bara sisteminin kapalı bölmelere alınması ise kazara temas riskini azaltır ve iç ark durumunda arkın yayılmasını sınırlar.

Sahada Sık Görülen Bir Senaryo

Bir lojistik deposunda 1250 kVA trafodan beslenen ana dağıtım panosunu düşünelim. Montajdan birkaç yıl sonra yapılan termal kamera taramasında ana bara ile giriş şalteri arasındaki bağlantıda belirgin bir sıcak nokta görülüyor. Yakından bakıldığında alüminyum baranın bakır şalter terminaline doğrudan bağlandığı, bağlantıda bimetal ara eleman ve yaylı pul kullanılmadığı anlaşılıyor. Isıl döngüler civata sıkma kuvvetini azaltmış, temas direnci artmış.

Bu tablo sahada hiç de nadir değildir ve çözümü de bellidir: Bağlantı bimetal plaka ve yaylı pullarla yeniden yapılır, tork değerleri kontrol edilir. Ders ise açık: Sorunu yaratan alüminyum baranın kendisi değil, yanlış uygulanmasıdır.

Sıkça Sorulan Sorular

Bakır bara yerine alüminyum bara kullanmak güvenli mi?

Doğru kesit seçilir ve bağlantı detayları kurallarına uygun yapılırsa güvenlidir. Kritik nokta, alüminyuma özgü oksit, sünme ve galvanik korozyon konularının proje ve montaj aşamasında dikkate alınmasıdır.

Bara akım değeri nasıl hesaplanır?

Ön boyutlandırma için DIN 43671 (bakır) ve DIN 43670 (alüminyum) gibi tablolardan yararlanılır. Nihai değer; pano içi sıcaklık, bara düzeni, paralel bara sayısı ve IEC 61439’a göre yapılan sıcaklık artışı doğrulamasıyla belirlenir.

Baralar neden boyanır veya izole edilir?

Mat boya ısı yayımını artırarak akım kapasitesini yükseltir. Isıyla büzüşen makaron veya izolasyon kaplaması ise fazlar arası ve faz–gövde arasında ek koruma sağlayarak kazara temas ve ark riskini azaltır. Faz renkleri de bakım sırasında tanımlamayı kolaylaştırır.

Doğru Bara, Uzun Ömürlü Pano

Elektrik panosu bara seçimi; akım, sıcaklık, kısa devre ve bağlantı detaylarının birlikte değerlendirildiği bir mühendislik kararıdır. Bakır bara kompaktlık ve bağlantı güvenilirliği, alüminyum bara ise maliyet ve ağırlık avantajı sunar. Hangisinin seçileceği, projenin koşullarına ve uygulamanın kalitesine bağlıdır.
