Elektrik Panolarında Sıcaklık Artışı Neden Olur?
Isınma Problemleri ve Çözümleri
Bir elektrik panosunun kapağını yaz öğleden sonrası açtığınızda yüzünüze vuran sıcak hava, çoğu zaman sorunun ilk işaretidir. Pano ısınması, tek başına bir arıza gibi görünmez; kesici hemen açmaz, sürücü hemen durmaz. Ancak her derece, içerideki cihazların ömründen ve akım taşıma kapasitesinden sessizce bir şeyler götürür. Sonunda ortaya çıkan tablo; sebebi anlaşılamayan açmalar, erken yaşlanan elektronik kartlar, kararmış bağlantı noktaları ve en kötü senaryoda yangındır.
Bu yazıda elektrik panosu ısınmasının nedenlerini, IEC 61439’a göre sıcaklık artışı doğrulamasını, basit bir termal analiz hesabını ve pano sıcaklık kontrolü için kullanılan çözümleri ele alıyoruz.
Pano Isınması Neden Önemlidir?
Pano içindeki sıcaklık üç temel sonuç doğurur:
Cihazların kapasitesi düşer. Devre kesiciler, kontaktörler ve kablolar belirli bir referans sıcaklığa göre anma değerine sahiptir. Pano içi sıcaklık bu değerin üzerine çıktığında üreticiler değer düşürme (derating) uygulanmasını öngörür. Örneğin 40 °C’ye göre 400 A taşıyan bir kesici, 55 °C’de daha düşük bir akımda açmaya başlayabilir. Termik korumalı cihazlarda bu, “nedensiz” görünen açmaların en yaygın sebebidir.
Elektronik ömür kısalır. Frekans konvertörleri, PLC’ler, güç kaynakları ve haberleşme modüllerindeki kondansatörler ve yarı iletkenler sıcaklığa çok duyarlıdır. Mühendislikte yaygın kabul gören kabaca bir kurala göre çalışma sıcaklığındaki her 10 °C’lik artış, elektronik bileşenlerin beklenen ömrünü yaklaşık yarıya indirir.
Yalıtım ve bağlantılar yaşlanır. Kablo yalıtımı, bara mesnetleri ve plastik parçalar yüksek sıcaklıkta daha hızlı yaşlanır. Isıl genleşme döngüleri bağlantıları gevşetir; gevşeyen bağlantı daha fazla ısınır ve bu döngü kendini besler.
Pano İçindeki Isı Nereden Gelir?

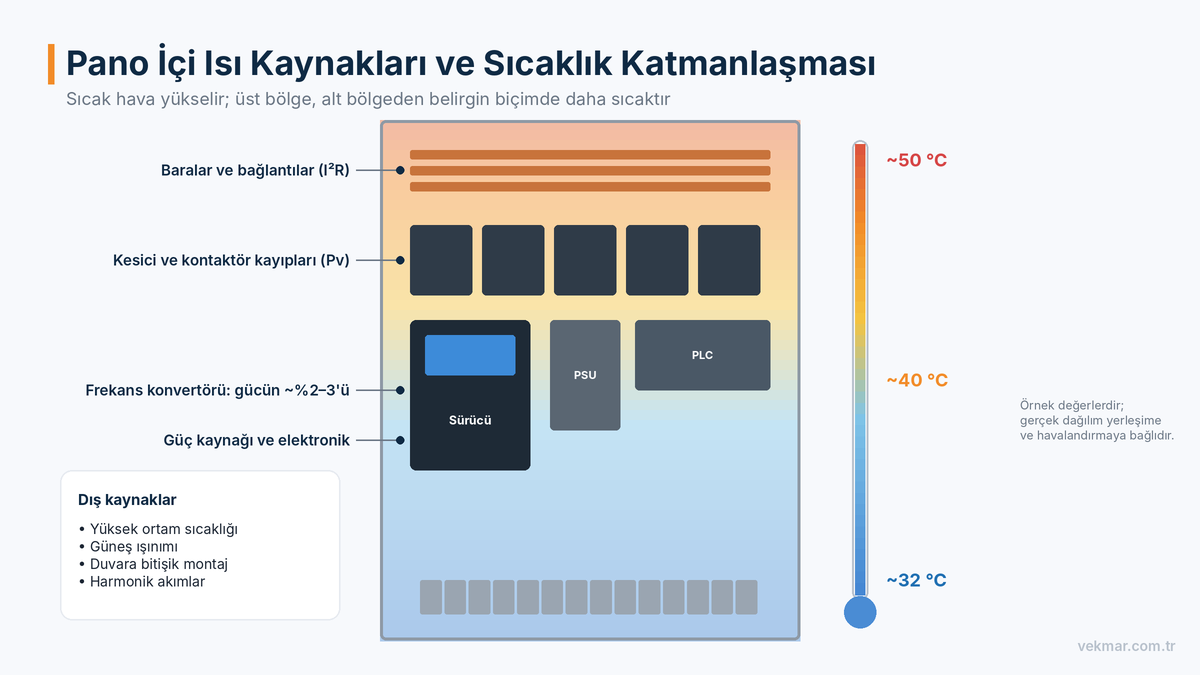

İç Kaynaklar
- Cihaz kayıpları: Her kesici, kontaktör, sigorta ve röle, içinden geçen akımla orantılı bir güç kaybına (Pv) sahiptir. Bu değerler üretici kataloglarında watt olarak verilir.
- Frekans konvertörleri ve yumuşak yolvericiler: Bir frekans konvertörü kontrol ettiği gücün yaklaşık %2–3’ünü ısıya dönüştürür. 90 kW’lık bir motoru süren konvertör, panoya 2 kW mertebesinde ısı yükü getirebilir.
- Baralar ve kablolar: İletkenlerdeki I²R kayıpları, özellikle yüksek akımlı panolarda toplam ısının önemli bir bölümünü oluşturur. Bara boyutlandırmasını bakır ve alüminyum bara seçimi yazımızda ayrıntılı ele aldık.
- Bağlantı noktaları: Doğru sıkılmamış ya da zamanla gevşemiş bağlantılar, temas direncinin artması nedeniyle yerel sıcak noktalar oluşturur.
- Harmonikler: Doğrusal olmayan yükler kaynaklı harmonik akımlar, iletkenlerde ve nötr hattında ek ısınmaya neden olur.
Dış Kaynaklar
- Yüksek ortam sıcaklığı: Fırın, kompresör veya kazan dairesi gibi sıcak alanlara yakın panolar ortamdan da ısı alır.
- Güneş ışınımı: Dış ortamdaki panolarda güneş ışınımı, iç sıcaklığa ciddi bir ek yük bindirir. Açık renkli boya ve güneşlik bu etkiyi azaltır.
- Yetersiz montaj mesafesi: Arka ve yan yüzeyleri duvara ya da başka panolara bitişik monte edilen panolar, ısıyı bu yüzeylerden atamaz.
IEC 61439’a Göre Sıcaklık Artışı Doğrulaması
Alçak gerilim panolarının temel standardı olan IEC 61439-1, panonun tasarım doğrulamasında sıcaklık artışını zorunlu kontroller arasında sayar. Doğrulama üç yöntemden biriyle yapılabilir:
- Test ile doğrulama: Pano, anma akımlarında yüklenir ve kritik noktalardaki sıcaklık artışları ölçülür.
- Hesap ile doğrulama: Belirli koşullar altında (örneğin akım ve bölme sınırları içinde) IEC TR 60890’da tanımlanan hesap yöntemi kullanılabilir.
- Test edilmiş referans tasarımdan türetme: Daha önce test edilmiş benzer bir tasarımdan kurallara uygun biçimde türetme yapılır.
Standart, pano içi ortalama hava sıcaklığını ve cihaz terminallerinde izin verilen sıcaklık artışlarını sınırlar. Pratikte pano tasarımlarında iç hava sıcaklığının cihaz üreticilerinin referans aldığı değerleri aşmaması hedeflenir; bu değer çoğu cihaz için 35–40 °C civarındadır.
Basit Bir Termal Analiz: Pano Ne Kadar Isınır?
Bir panonun kendi yüzeyinden atabileceği ısı yaklaşık olarak şu bağıntıyla hesaplanır:
Q = k × A × ΔT
- Q: Yüzeyden atılan ısı (W)
- k: Isı geçiş katsayısı; boyalı sac panolar için yaklaşık 5,5 W/m²K
- A: Isı yayan etkin yüzey alanı (m²); duvara veya başka panoya bitişik yüzeyler hesaba katılmaz
- ΔT: Pano içi ile ortam arasındaki sıcaklık farkı (K)
Örnek

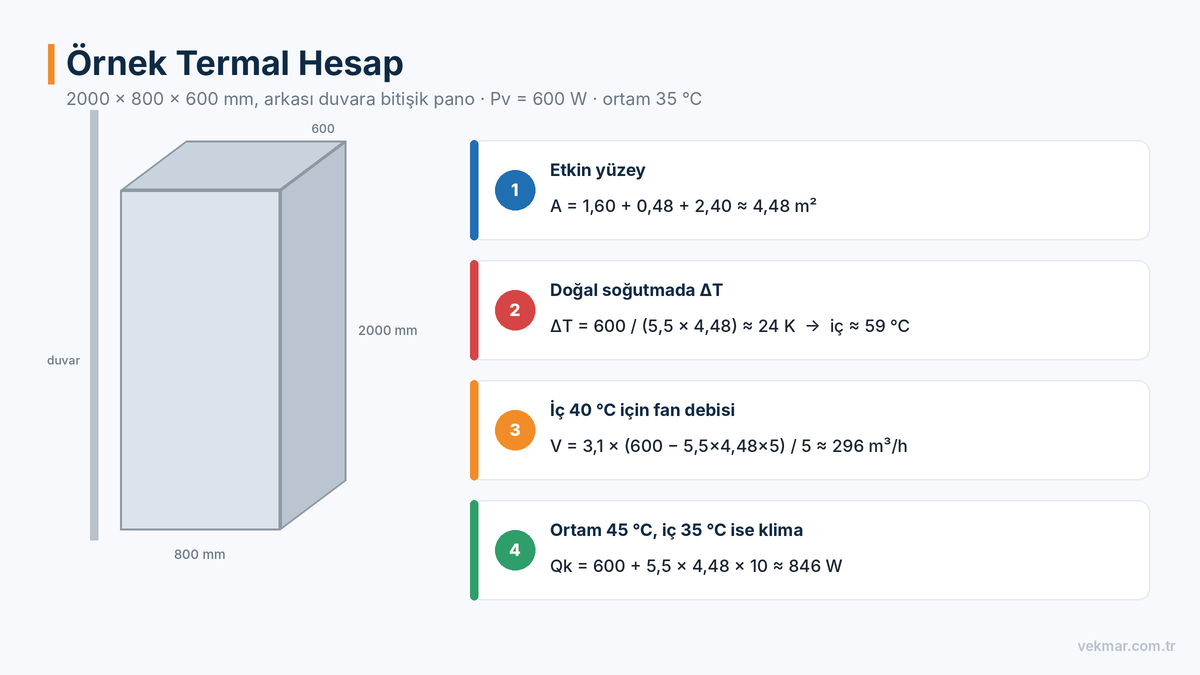

2000 mm yükseklik, 800 mm genişlik ve 600 mm derinliğe sahip, arkası duvara bitişik bir pano düşünelim. Pano içindeki toplam kayıp gücü 600 W, ortam sıcaklığı 35 °C olsun.
Etkin yüzey alanı:
- Ön yüzey: 2,0 × 0,8 = 1,60 m²
- Üst yüzey: 0,8 × 0,6 = 0,48 m²
- İki yan yüzey: 2 × (2,0 × 0,6) = 2,40 m²
- Toplam: A ≈ 4,48 m²
Doğal soğutmada sıcaklık artışı:
ΔT = Pv / (k × A) = 600 / (5,5 × 4,48) ≈ 24 K
Bu durumda ortalama iç sıcaklık 35 + 24 ≈ 59 °C olur. Pano üst bölgesinde bu değer daha da yüksektir. Bu sıcaklık, cihazların çoğu için kabul edilemez.
Filtreli fan ile gerekli hava debisi:
Pano iç sıcaklığının 40 °C’yi, yani ortamın 5 K üzerini geçmemesini istiyorsak:
V = f × (Pv − k × A × ΔT) / ΔT
Burada f, havanın ısı kapasitesine bağlı bir katsayıdır ve deniz seviyesinde yaklaşık 3,1 m³·K/Wh alınır.
V = 3,1 × (600 − 5,5 × 4,48 × 5) / 5 ≈ 3,1 × 476,8 / 5 ≈ 296 m³/h
Fan filtreleri hava akışını azalttığı için katalogda gerçek filtreli debisi bu değerin üzerinde olan bir fan seçilmelidir. Rakımın yüksek olduğu bölgelerde havanın yoğunluğu düştüğünden f katsayısı da büyür.
Ortam sıcaklığı istenen iç sıcaklıktan yüksekse:
Örneğin ortam 45 °C, istenen iç sıcaklık 35 °C ise fan ile soğutma mümkün değildir; çünkü dışarıdaki hava zaten içeriden sıcaktır. Bu durumda pano kliması gerekir ve klimanın soğutma kapasitesi yaklaşık olarak şöyle bulunur:
Qk = Pv + k × A × (T_ortam − T_iç) = 600 + 5,5 × 4,48 × 10 ≈ 846 W
Bu hesaplar ön boyutlandırma içindir. Kurulum şekline bağlı yüzey katsayıları, güneş ışınımı ve rakım gibi etkenler ayrıntılı hesapta dikkate alınmalıdır.
Pano Sıcaklık Kontrolü İçin Çözümler
1. Doğru Yerleşim
En ucuz soğutma yöntemi doğru yerleşimdir:
- Isıya duyarlı elektronik cihazlar panonun alt bölümüne, ısı üreten cihazlar ise üst bölümüne yerleştirilmelidir.
- Frekans konvertörlerinin üretici tarafından önerilen üst, alt ve yan boşlukları korunmalıdır.
- Kablo kanalları hava akışını engellemeyecek şekilde düzenlenmelidir.
- Yüksek ısı yüklü cihazlar mümkünse ayrı bir bölmeye alınmalıdır.
2. Doğal Havalandırma
Panonun alt ve üst kısımlarına açılan havalandırma menfezleri, sıcak havanın yukarıdan çıkıp soğuk havanın alttan girmesini sağlar. Etkili ve bakımsız bir yöntemdir ancak IP sınıfını düşürür. Ortam tozlu veya nemliyse uygun değildir. IP sınıfının soğutmaya etkisini pano IP koruma sınıfları yazımızda ayrıca inceledik.
3. Filtreli Fan

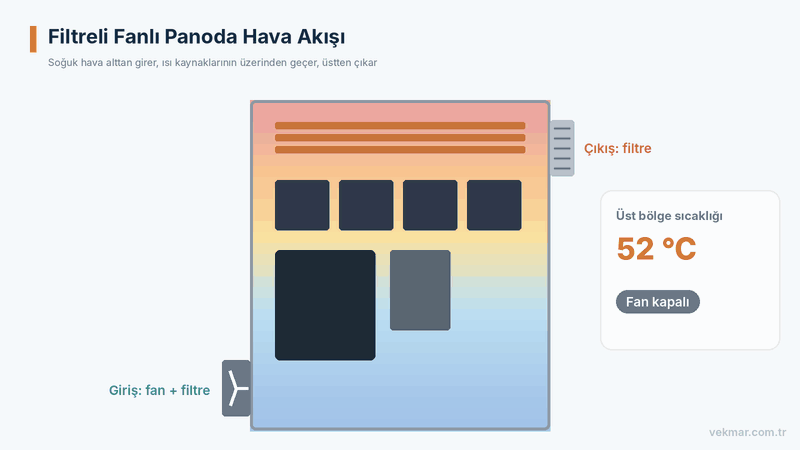

Ortam havası pano içinden daha soğuk ve görece temizse filtreli fanlar en ekonomik cebri soğutma çözümüdür. Fan genellikle alt kısma emiş yönünde, çıkış filtresi ise üst kısma yerleştirilir. Bu düzen, hafif bir pozitif basınç oluşturarak tozun panoya girmesini zorlaştırır. Filtrelerin düzenli temizlenmesi ya da değiştirilmesi şarttır; tıkanmış bir filtre, fanı neredeyse işlevsiz hâle getirir.
4. Hava-Hava Isı Eşanjörü
Pano içi ve dış hava birbirine karışmadan ısı transferi yapılır. Böylece IP54 ve üzeri sınıflar korunur, tozlu ortamlarda da kullanılabilir. Ancak fan gibi, eşanjör de yalnızca ortam sıcaklığı istenen iç sıcaklıktan düşükse çalışır.
5. Pano Kliması
Ortam sıcaklığı yüksekse veya pano içi sıcaklığın ortamın altında tutulması gerekiyorsa tek seçenek pano klimasıdır. Kapalı devre çalıştığı için IP sınıfını korur. Klima seçiminde yoğuşma suyu tahliyesi, kapı switch’i ile kapı açıkken klimanın durdurulması ve düzenli bakım planlanmalıdır.
6. Hava-Su Isı Eşanjörü
Ortamın çok sıcak veya agresif olduğu, merkezi soğutma suyu hattının bulunduğu tesislerde yüksek ısı yüklerini uzaklaştırmanın etkili bir yoludur.
Soğutma Yöntemi Seçimine Kısa Bir Rehber

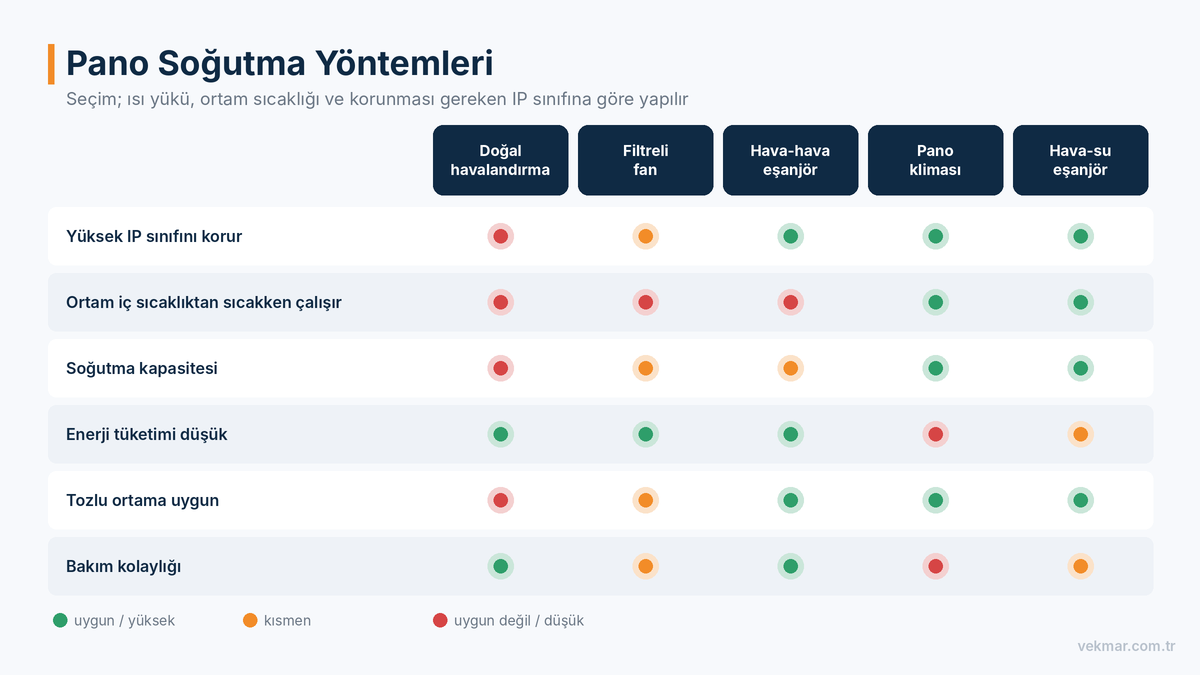

Hangi yöntemin seçileceği, büyük ölçüde iki soruya verilecek yanıta bağlıdır: Ortam sıcaklığı istenen pano içi sıcaklıktan düşük mü, ve pano hangi IP sınıfında kalmak zorunda?
|
Durum |
Uygun çözüm |
|
Ortam serin, temiz; ısı yükü düşük |
Doğal havalandırma veya yalnızca yüzeyden ısı atımı |
|
Ortam serin, normal toz; ısı yükü orta–yüksek |
Filtreli fan ve çıkış filtresi |
|
Ortam serin ama tozlu veya yağlı; yüksek IP gerekli |
Hava-hava ısı eşanjörü |
|
Ortam sıcak veya iç sıcaklık ortamın altında tutulmalı |
Pano kliması |
|
Ortam çok sıcak veya agresif; soğutma suyu mevcut |
Hava-su ısı eşanjörü |
Bu seçimde enerji tüketimi de hesaba katılmalıdır. Klima, fan ve eşanjöre göre çok daha fazla enerji tüketir. Gereksiz yere klima seçmek, yıllık işletme maliyetini artırır. Termostat kontrollü fanlar ve klimalar ise yalnızca ihtiyaç olduğunda çalışarak hem enerji tüketimini hem de filtre ve kompresör aşınmasını azaltır.
Frekans Konvertörlü Panolarda Özel Durum
Frekans konvertörleri, pano içindeki ısı yükünün çoğu zaman en büyük bölümünü oluşturur. Bu panolarda sıcaklık kontrolü için bazı ek yaklaşımlar kullanılabilir:
- Soğutucu bloğu pano dışına almak: Bazı konvertörler, güç elektroniğinin soğutucusu pano arka duvarından dışarı taşacak şekilde (flanşlı montaj) monte edilebilir. Böylece ısının büyük bölümü doğrudan panonun dışına atılır ve iç ısı yükü önemli ölçüde azalır.
- Ayrı bölme: Konvertörler, kontrol elemanlarından ayrı ve kendi hava akışına sahip bir bölmeye yerleştirilebilir.
- Hat reaktörleri ve filtrelerin konumu: Konvertörle birlikte kullanılan reaktörler ve filtreler de önemli ısı kaynaklarıdır; bunların pano içindeki konumu da hava akışına göre planlanmalıdır.
Bu yaklaşımlar, özellikle onlarca konvertörün bulunduğu motor kontrol merkezlerinde soğutma ihtiyacını ve enerji tüketimini belirgin biçimde azaltır.
Sık Gözden Kaçan Bir Sorun: Yoğuşma
Soğutma kadar önemli bir diğer konu, sıcaklık düştüğünde ortaya çıkan yoğuşmadır. Özellikle gece–gündüz sıcaklık farkının yüksek olduğu dış ortam panolarında ve klimalı panolarda nem, soğuk yüzeylerde suya dönüşür. Termostat ve higrostatla kontrol edilen pano ısıtıcıları, panonun çiğ noktasının üzerinde kalmasını sağlayarak bu sorunu önler.
İzleme ve Önleyici Bakım
Pano ısınması çoğu zaman yavaş gelişen bir sorundur ve erken tespit edildiğinde çözümü kolaydır.

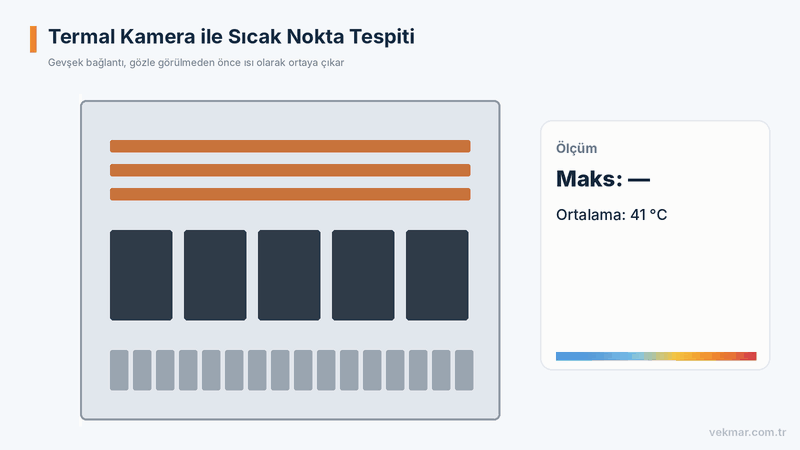

- Termal kamera taramaları: Yük altındaki panolarda yılda en az bir kez termal görüntüleme yapılması, gevşek bağlantıları ve aşırı yüklenen devreleri arıza oluşmadan ortaya çıkarır.
- Sıcaklık sensörleri: Kritik panolarda iç sıcaklık ve nem sensörleri ile alarm takibi yapılabilir. Baralara ve kablo bağlantılarına monte edilen kablosuz sıcaklık sensörleri, sürekli izleme imkânı sunar.
- Tork kontrolü: Devreye alma sonrasında ve periyodik bakımlarda bağlantı torkları üreticinin değerlerine göre kontrol edilmelidir.
- Filtre ve fan bakımı: Filtrelerin tıkanması ve fan arızaları, en sık karşılaşılan pano ısınması nedenleri arasındadır.
Elektrik kaynaklı yangın risklerini ve koruma çözümlerini ele aldığımız iç tesisatta elektrik kaynaklı yangın riski yazımız da önleyici bakımın önemini farklı bir açıdan ortaya koyuyor.
Sıkça Sorulan Sorular
Elektrik panosu kaç derece olmalı?
Kesin bir değer, pano içindeki cihazların üretici şartlarına bağlıdır. Genel bir yaklaşım olarak pano içi ortalama hava sıcaklığının 35–40 °C’yi aşmaması hedeflenir. Hassas elektronik içeren panolarda bu değerin daha düşük tutulması tavsiye edilir.
Pano fanı mı, pano kliması mı seçilmeli?
Ortam sıcaklığı istenen pano içi sıcaklığın altında ve ortam görece temizse filtreli fan yeterlidir. Ortam sıcaklığı yüksekse ya da panonun yüksek bir IP sınıfında kalması gerekiyorsa eşanjör veya klima tercih edilmelidir.
Pano ısınmasının en yaygın nedeni nedir?
Sahada en sık karşılaşılan nedenler; ısı yükünün proje aşamasında hesaplanmaması, frekans konvertörlerinin kayıplarının göz ardı edilmesi, tıkanmış fan filtreleri ve gevşek bağlantılardır.
Serin Pano, Uzun Ömürlü Tesis
Elektrik panosu ısınması, önlemi en kolay ama en sık ihmal edilen sorunlardan biridir. Isı yükünü proje aşamasında hesaplamak, doğru yerleşimi kurgulamak, ortama ve IP sınıfına uygun soğutma yöntemini seçmek ve düzenli izleme yapmak, cihaz ömrünü uzatır ve beklenmeyen duruşları önler.
