Transformatörlerde Kayıplar Nasıl Hesaplanır? Boşta ve Yükte Kayıplar

Dağıtım transformatörleri, elektrik sistemindeki en verimli makineler arasında yer alır. Yüzde 98–99’un üzerindeki verim değerleri ilk bakışta kayıpların önemsiz olduğunu düşündürebilir. Oysa bir trafo yılın 8760 saatinin tamamında enerjilidir ve yükü ne olursa olsun belirli bir kaybı sürekli üretir. 20–30 yıllık işletme ömrü boyunca bu kayıpların maliyeti, çoğu zaman trafonun satın alma fiyatını geride bırakır.

Bu yazıda trafo kayıplarının türlerini, boşta ve yükte kayıpların nasıl ölçüldüğünü, transformatör verim hesabının nasıl yapıldığını ve yıllık enerji kaybının yatırım kararına nasıl yansıtılacağını örnek bir hesapla anlatıyoruz.

Trafo Kayıpları Neden Önemlidir?

Transformatöre giren enerjinin bir kısmı çıkışa ulaşmadan ısıya dönüşür. Bu ısı iki açıdan maliyet demektir:

• Doğrudan enerji maliyeti: Kaybolan her kilovatsaat, tesis tarafından ödenir.
• Isıl yük ve ömür: Kayıplar trafonun iç sıcaklığını belirler. Yalıtım malzemesinin yaşlanması sıcaklıkla hızlanır; yani yüksek kayıp, kısa ömür anlamına gelir.

Bu nedenle trafo seçiminde yalnızca güç ve gerilim değil, kayıp değerleri de karar kriterlerinin başında gelmelidir. Enerji verimliliği üzerine hazırladığımız yazıda da vurguladığımız gibi, sanayi tesislerinde verimlilik çoğu zaman bu tür “görünmez” kayıpların yönetilmesiyle başlar.

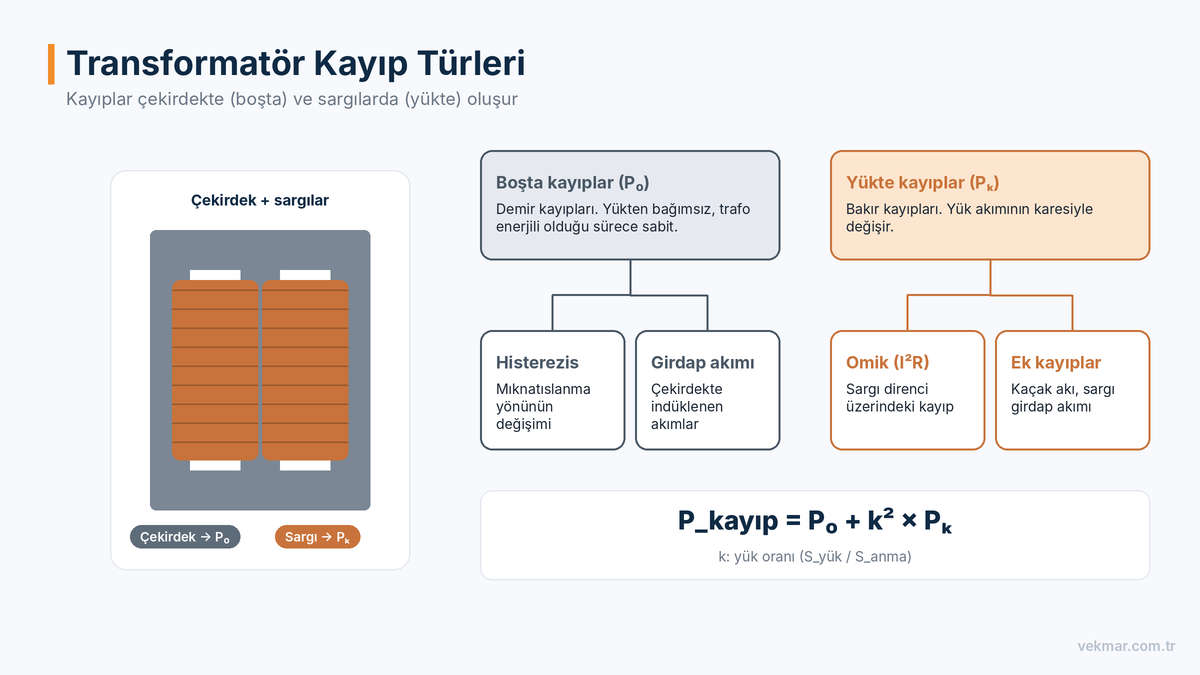

Transformatör Kayıplarının Türleri

Bir transformatördeki kayıplar iki ana gruba ayrılır.

Boşta Kayıplar (P₀) – Demir Kayıpları

Boşta kayıplar, trafonun çekirdeğinde oluşur ve trafo enerjili olduğu sürece, yük çekilsin ya da çekilmesin, sabit kalır. Bu yüzden “sabit kayıplar” ya da “demir kayıpları” olarak da anılır. İki bileşeni vardır:

• Histerezis kaybı: Çekirdek malzemesi her periyotta iki yönde mıknatıslanır. Manyetik alanların yön değiştirmesi sırasında harcanan enerji ısıya dönüşür. Bu kayıp, histerezis döngüsünün alanıyla orantılıdır.
• Girdap (fuko) akımı kaybı: Değişken manyetik akı, çekirdek malzemesinin içinde küçük dairesel akımlar indükler. Bu akımlar ısı üretir. İnce, birbirinden yalıtılmış silisli sac levhaların (laminasyon) kullanılması bu kaybı büyük ölçüde sınırlar.

Boşta kayıplar, uygulanan gerilim ve frekansla doğrudan ilişkilidir. Şebeke gerilimi anma değerinin üzerine çıktığında çekirdek doymaya yaklaşır ve boşta kayıplar hızla artar.

Yükte Kayıplar (Pₖ) – Bakır Kayıpları

Yükte kayıplar sargılarda oluşur ve trafodan geçen akımla birlikte değişir. İki bileşeni vardır:

• Omik (I²R) kayıplar: Sargı iletkenlerinin direnci üzerinden geçen akımın oluşturduğu ısı.
• Ek (kaçak) kayıplar: Sargılardaki girdap akımları ve kaçak akının tank, kelepçe gibi yapısal parçalarda oluşturduğu kayıplar.

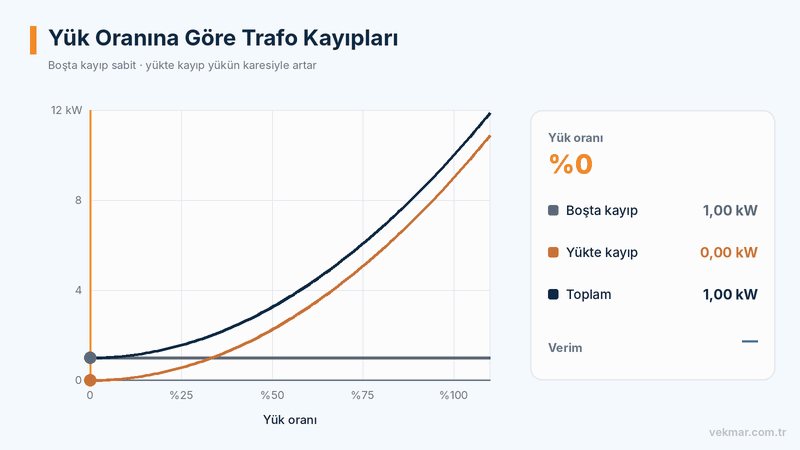

Yükte kayıplar akımın karesiyle orantılıdır. Trafo yarım yükte çalışıyorsa yükte kayıplar anma değerinin dörtte biri, yüzde 70 yükte ise yaklaşık yarısı kadardır.

Kayıplar Nasıl Ölçülür?

Trafo kayıpları, üretici tarafından IEC 60076-1 standardında tanımlanan rutin testlerle ölçülür ve test raporunda belirtilir.

Boşta çalışma testi: Trafonun bir sargısına (genellikle alçak gerilim tarafına) anma gerilimi ve anma frekansında gerilim uygulanır, diğer sargı açık bırakılır. Çekilen aktif güç boşta kaybı (P₀), çekilen akım ise boşta akımı verir.

Kısa devre testi: Bir sargı kısa devre edilir, diğer sargıya anma akımı akacak şekilde düşük bir gerilim uygulanır. Bu durumda çekirdekteki akı çok küçük olduğundan ölçülen güç neredeyse tamamen yükte kayıptır (Pₖ). Uygulanan gerilimin anma gerilimine oranı ise kısa devre gerilimini (uₖ) verir. Yükte kayıplar, sargı direnci sıcaklıkla değiştiği için standartta tanımlanan bir referans sıcaklığa düzeltilerek verilir.

Temel Formüller

Yük Oranı

Yük oranı (k), trafonun anlık yükünün anma gücüne oranıdır:

k = S_yük / S_anma

Belirli Bir Yükte Toplam Kayıp

P_kayıp = P₀ + k² × Pₖ

Verim

η = (k × S_anma × cos φ) / (k × S_anma × cos φ + P₀ + k² × Pₖ)

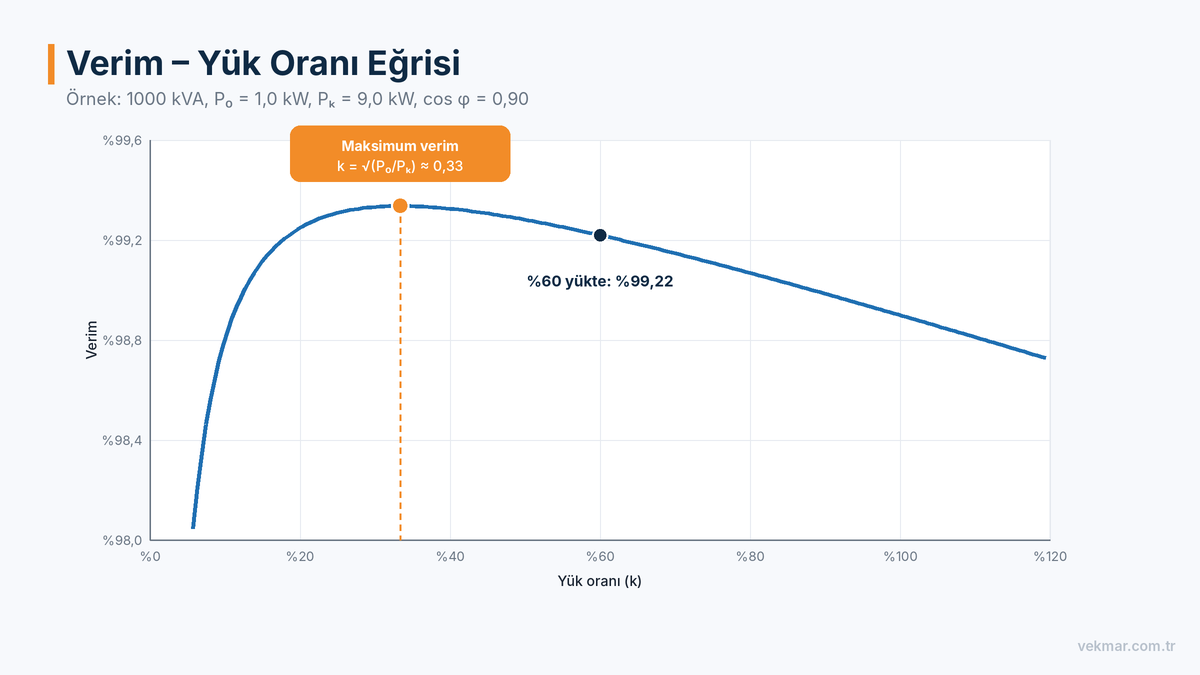

Maksimum Verim Noktası

Verim, boşta kayıpların yükte kayıplara eşit olduğu noktada en yüksek değerine ulaşır:

P₀ = k² × Pₖ → k_opt = √(P₀ / Pₖ)

Dağıtım trafolarında Pₖ, P₀’ın genellikle birkaç katı olduğu için maksimum verim noktası çoğu zaman yüzde 30–50 yük oranı civarına düşer.

Örnek Hesap: 1000 kVA Trafo

Elimizde aşağıdaki değerlere sahip bir dağıtım transformatörü olduğunu varsayalım. Değerler yalnızca hesap yöntemini göstermek için seçilmiştir; gerçek değerler için ürünün test raporu esas alınmalıdır.

• Anma gücü: 1000 kVA
• Boşta kayıp (P₀): 1,0 kW
• Yükte kayıp (Pₖ): 9,0 kW
• Ortalama yük oranı: %60
• Güç faktörü: 0,90

1. Yükte kayıp:

k² × Pₖ = 0,6² × 9,0 = 0,36 × 9,0 = 3,24 kW

2. Toplam kayıp:

1,0 + 3,24 = 4,24 kW

3. Çıkış gücü:

0,6 × 1000 × 0,90 = 540 kW

4. Verim:

η = 540 / (540 + 4,24) ≈ %99,22

5. Maksimum verim noktası:

k_opt = √(1,0 / 9,0) ≈ 0,33 (yaklaşık %33 yük)

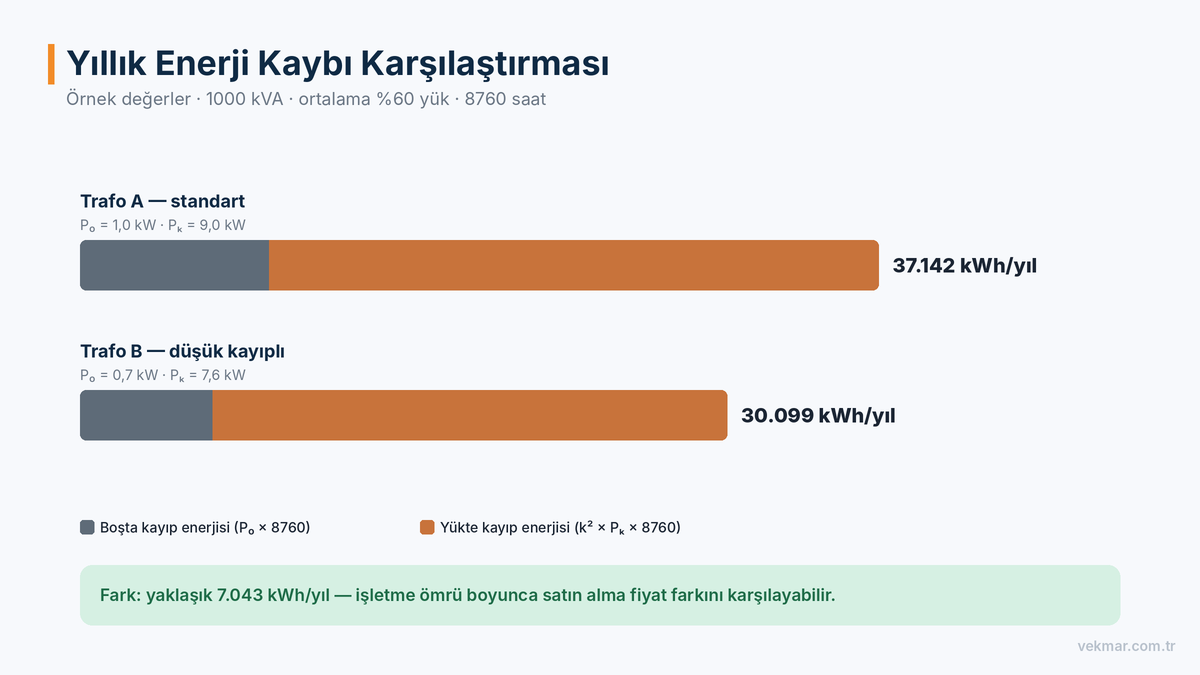

Yıllık Enerji Kaybı Hesabı

Verim yüzdesi tek başına yatırım kararı için yeterli değildir. Asıl önemli olan, bir yıl boyunca kaybolan toplam enerjidir.

Boşta kayıp enerjisi: Trafo yıl boyunca enerjili olduğu için:

E₀ = P₀ × 8760 = 1,0 × 8760 = 8.760 kWh/yıl

Yükte kayıp enerjisi: Yük gün içinde değiştiği için yükte kayıplar her saat farklıdır. Yük profili biliniyorsa saatlik olarak hesaplanması en doğrusudur. Basitleştirmek için yük oranının sabit %60 olduğu varsayılırsa:

Eₖ = 3,24 × 8760 ≈ 28.380 kWh/yıl

Toplam yıllık kayıp: yaklaşık 37.140 kWh/yıl

Gerçek tesislerde yük oranı sabit değildir. Bu nedenle ortalama yük oranının karesi yerine, yük profilinden hesaplanan kayıp faktörü kullanılır. Kayıp faktörü, ortalama yük oranının karesinden her zaman büyük ya da ona eşittir; çünkü yükün dalgalı olması, karesel kayıpları artırır. Bu yüzden ortalama yük üzerinden yapılan basit hesap, gerçek kaybı bir miktar düşük gösterebilir.

Örnek olarak kilovatsaat başına 3,5 TL’lik bir enerji maliyetiyle bu trafonun yıllık kayıp maliyeti yaklaşık 130.000 TL eder. Bu tutar, 25 yıllık işletme ömrü boyunca enerji fiyatlarındaki değişimler hesaba katılmasa bile milyonlarca liraya ulaşır.

Toplam Sahip Olma Maliyeti (TOC)

Trafo seçiminde en sağlıklı yaklaşım, satın alma fiyatını ve ömür boyu kayıp maliyetini birlikte değerlendirmektir. Bunun için yaygın olarak şu bağıntı kullanılır:

TOC = Satın alma fiyatı + A × P₀ + B × Pₖ

Burada:

• A, boşta kayıpların her kilovatı için kapitalize edilmiş maliyettir (TL/kW). Enerji fiyatı, çalışma saati, işletme ömrü ve faiz oranından türetilir.
• B, yükte kayıpların her kilovatı için kapitalize edilmiş maliyettir. A’ya ek olarak beklenen yük oranının karesini (veya kayıp faktörünü) içerir; bu yüzden genellikle A’dan küçüktür.

Bu yaklaşım şunu gösterir: Az yüklü çalışacak bir trafoda boşta kayıplar belirleyicidir; dolayısıyla P₀ değeri düşük bir trafo seçmek daha karlıdır. Sürekli yüksek yükte çalışacak bir trafoda ise Pₖ değeri öne çıkar.

Kayıpları Artıran Etkenler

• Harmonikler: Doğrusal olmayan yükler (sürücüler, UPS’ler, LED aydınlatma, doğrultucular) sargılardaki girdap kayıplarını belirgin biçimde artırır. Harmonik yükü yüksek tesislerde K faktörlü trafolar veya harmonik filtreler değerlendirilmelidir. Bu konu güç kalitesi ölçümü yazımızda ayrıntılı olarak ele alınıyor.
• Yüksek gerilim: Şebeke gerilimi anma değerinin üzerindeyse boşta kayıplar artar. Kademe değiştiricinin doğru ayarlanması önemlidir.
• Yetersiz soğutma: Sargı sıcaklığı yükseldikçe iletken direnci, dolayısıyla yükte kayıplar da artar.
• Dengesiz yük: Fazlar arasındaki yük dengesizliği, bazı sargılarda gereğinden fazla akım akmasına ve kayıpların artmasına neden olur.
• Aşırı boyutlandırma: Gelecekteki büyüme düşünülerek çok büyük seçilen ve uzun süre düşük yükte çalışan trafolar, sürekli yüksek boşta kayıp üretir.

Düşük Kayıplı Transformatör Seçenekleri

Avrupa Birliği, 2015’ten itibaren dağıtım ve güç transformatörleri için zorunlu maksimum kayıp değerleri getiren çevreye duyarlı tasarım (Ecodesign) düzenlemesini uygulamaktadır. 2021’de yürürlüğe giren ikinci aşamayla bu sınırlar daha da sıkılaştırılmıştır. Türkiye’de de bu yaklaşım, özellikle AB standartlarını referans alan projelerde ve enerji maliyetine duyarlı sanayi yatırımlarında hızla karşılık buluyor; düşük kayıplı trafolar giderek yaygınlaşıyor.

Kayıpları azaltmak için kullanılan başlıca teknik çözümler şunlardır:

• Yüksek kaliteli tane yönlendirilmiş silisli sac: Daha ince ve daha düşük kayıplı sac levhalar boşta kayıpları azaltır.
• Amorf çekirdek: Amorf metal alaşımlı çekirdekler, geleneksel silisli saca göre boşta kayıpları önemli ölçüde düşürür.
• İletken kesitinin optimizasyonu: Daha büyük iletken kesiti yükte kayıpları azaltır, ancak trafo boyutunu ve maliyetini artırır.

Kuru tip ve yağlı tip transformatörler arasında da kayıp karakteristiği açısından farklar vardır. Bu konuyu kuru tip transformatörler yazımızda ayrıntılı olarak inceledik.

Trafo Seçiminde Kayıp Odaklı Bir Kontrol Listesi

Bir trafo teklifini değerlendirirken yalnızca fiyat ve güce bakmak yerine şu soruları sormak, doğru kararı vermeyi kolaylaştırır:

1. Gerçek yük profili nedir? Tesisin saatlik veya en azından vardiya bazlı yük eğrisi biliniyor mu? Mevcut bir tesis için güç analizörüyle yapılacak bir ölçüm, varsayımlardan çok daha güvenilir sonuç verir.
2. Trafo büyük oranda hangi yük aralığında çalışacak? Çoğunlukla düşük yükte çalışacak bir trafoda P₀ değeri, yüksek yükte çalışacak bir trafoda Pₖ değeri öncelikli olmalıdır.
3. Teklifteki kayıp değerleri garantili mi? Kayıp değerlerinin hangi toleranslarla garanti edildiği ve test raporunda nasıl belgeleneceği sözleşmede açıkça belirtilmelidir.
4. Harmonik yükü var mı? Varsa trafonun bu yük için uygunluğu üreticiyle birlikte değerlendirilmelidir.
5. Soğutma ve kurulum koşulları ne? Trafonun yerleştirileceği odanın havalandırması, ortam sıcaklığı ve rakım, yükte kayıpların ve ömrün gerçek değerini etkiler.
6. Paralel çalışma var mı? İki trafonun paralel çalıştığı sistemlerde, düşük yük dönemlerinde bir trafonun devre dışı bırakılması boşta kayıpları yarıya indirebilir. Bu işletme stratejisi, trafo seçimi aşamasında planlanabilir.

Trafo Sayısı ve Gücü: Bir veya İki Trafo?

Tesisin toplam gücü belirlendikten sonra, bu gücün tek bir büyük trafoyla mı yoksa iki daha küçük trafoyla mı karşılanacağı da kayıpları etkiler. Tek trafo genellikle daha düşük ilk yatırım ve daha düşük toplam boşta kayıp sunar. İki trafo ise yedeklilik sağlar ve düşük yük dönemlerinde trafolardan birinin kapatılmasıyla kayıpların optimize edilmesine imkân tanır.

Bu kararın sağlıklı verilebilmesi için hem kayıp hesabı hem de işletme sürekliliği ihtiyacı birlikte değerlendirilmelidir. Hastane, veri merkezi veya sürekli proses tesisleri gibi kesintiye tahammülü olmayan işletmelerde yedeklilik çoğu zaman belirleyici olur.

Sıkça Sorulan Sorular

Trafo boşta kayıp ne demek?

Boşta kayıp, trafo enerjili olduğu ama hiç yük çekilmediği durumda çekirdekte oluşan kayıptır. Histerezis ve girdap akımı kayıplarından oluşur ve yük ne olursa olsun yaklaşık sabittir.

Trafo verimi neden yük oranına göre değişir?

Boşta kayıp sabitken yükte kayıp akımın karesiyle artar. Çok düşük yükte boşta kayıplar, çok yüksek yükte ise yükte kayıplar verimi düşürür. En yüksek verim, iki kaybın eşit olduğu yük oranında elde edilir.

Kuru tip trafo mu, yağlı tip trafo mu daha az kayıplıdır?

Genel bir kural vermek zordur; kayıplar, trafonun tasarımına ve kayıp sınıfına bağlıdır. Aynı güçteki standart tasarımlarda yağlı tip trafolar çoğu zaman daha düşük kayıp değerlerine sahiptir. Kuru tip trafolar ise yangın güvenliği ve kapalı mekân kurulumu gibi avantajlar sunar. Karar, kayıp değerleri ile kurulum koşullarının birlikte değerlendirilmesiyle verilmelidir.

Yükte kayıplar neden referans sıcaklığa göre verilir?

Sargı direnci sıcaklıkla artar. Test, sargılar soğukken yapıldığı için ölçülen kayıplar, trafonun normal işletme sıcaklığındaki değeri yansıtacak şekilde standartta tanımlanan referans sıcaklığa düzeltilir. Böylece farklı üreticilerin değerleri aynı koşulda karşılaştırılabilir.

Sahada trafo kayıpları ölçülebilir mi?

Primer ve sekonder taraftaki güç ölçümlerinin farkından kayıp hesaplamak mümkündür, ancak ölçüm hatası çoğu zaman kaybın kendisi kadar büyük olabilir. Bu yüzden kayıp değerleri için üreticinin rutin test raporu esas alınmalı, sahada ise yük profili ölçülerek yıllık kayıp hesabı yapılmalıdır.

Doğru Trafo, Düşük İşletme Maliyeti

Trafo kayıpları, satın alma anında görünmeyen ama yıllarca ödenen bir maliyettir. Boşta ve yükte kayıpları doğru okumak, yük profilini bilmek ve toplam sahip olma maliyetine göre karar vermek, hem enerji faturasını hem de trafonun ömrünü doğrudan etkiler.
