Elektrik Dağıtım Sistemlerinde Busbar ve Kablo Kullanımı: Hangisi Daha Avantajlı?

Bir trafodan ana dağıtım panosuna, ana panodan katlara ya da üretim hattındaki makinelere enerji taşımanın iki temel yolu vardır: kablo veya busbar (bara kanalı). Küçük akımlarda ve kısa mesafelerde kablo, alışkanlık ve maliyet açısından tartışmasız tercihtir. Ancak akım binlerce ampere, mesafe onlarca metreye çıktığında hesap değişir. Faz başına altı, yedi, sekiz paralel kablo; dolu kablo tavaları, uzun süren pabuçlama işçiliği ve ısınma problemleri, busbar sistemlerini ciddi bir alternatif hâline getirir.

Bu yazıda busbar ve kabloyu maliyet, gerilim düşümü, yer ihtiyacı, montaj süresi, esneklik ve güvenlik başlıklarında karşılaştırıyor ve hangi uygulamada hangisinin daha avantajlı olduğunu tartışıyoruz.

Busbar Sistemi Nedir?

Busbar sistemi (busbar trunking system, bara kanalı veya busway), fabrikada üretilmiş, metal bir muhafaza içine yerleştirilmiş ve birbirinden yalıtılmış iletken baralardan oluşan modüler bir enerji dağıtım sistemidir. Düz modüller, dirsekler, T parçaları, bağlantı üniteleri ve ayrılma (tap-off) kutularından oluşur. Alçak gerilim busbar sistemleri IEC 61439-6 standardına göre tasarlanır ve test edilir.

Busbar sistemleri kullanım amacına göre üç ana gruba ayrılır:

• İletim tipi (yüksek güç) busbar: Trafo ile ana dağıtım panosu arasında veya panolar arasında yüksek akımı ara çıkış olmadan taşır. Genellikle 800 A ile 6300 A arasında üretilir.
• Dağıtım tipi busbar: Hat boyunca belirli aralıklarla çıkış noktaları bulunur; ayrılma kutularıyla yükler doğrudan hattan beslenir. Üretim alanlarında ve yüksek binalarda kat dağıtımında kullanılır.
• Aydınlatma ve küçük güç busbarı: Düşük akımlarda armatürleri ve küçük yükleri besleyen hafif sistemlerdir.

İletkenler bakır veya alüminyum olabilir. Malzeme seçiminin avantaj ve dezavantajlarını bakır ve alüminyum bara karşılaştırması yazımızda ayrıntılı olarak ele aldık.

Kablo ile Enerji Dağıtımı

Kablolu dağıtım, sahada en çok bilinen ve uygulanan yöntemdir. Esnek güzergâh imkânı, yaygın tedarik ve geniş kesit yelpazesi kablonun başlıca avantajlarıdır. Ancak yüksek akımlarda birden fazla paralel kablo kullanmak gerekir ve bu durum bazı zorlukları beraberinde getirir:

• Paralel kabloların eşit akım paylaşması için aynı uzunlukta, aynı kesitte ve uygun bir faz düzeninde döşenmesi gerekir.
• Kablolar bir arada döşendiğinde birbirlerini ısıtır; akım taşıma kapasitesi gruplama faktörleriyle düşürülmelidir.
• Her paralel kablo için ayrı pabuç, ayrı bağlantı ve ayrı işçilik gerekir.
• Yüksek akımlı tek damarlı kablo demetleri, çevrelerinde güçlü manyetik alan oluşturabilir.

Busbar ve Kablo Karşılaştırması

Yer İhtiyacı

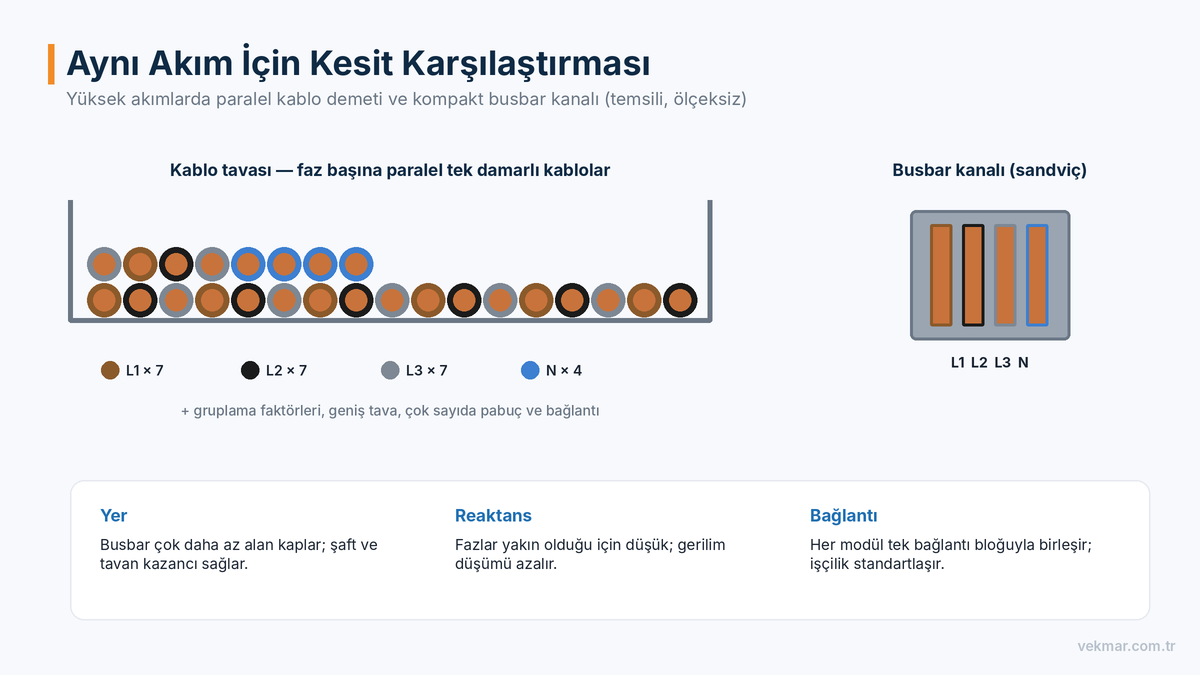

Yüksek akımlarda busbarın en belirgin avantajı kompaktlığıdır. Örneğin 1600 kVA bir trafonun yaklaşık 2300 A’lik anma akımını kabloyla taşımak, döşeme koşullarına bağlı olarak faz başına 6–8 adet büyük kesitli tek damarlı kablo ve nötr için ek kablolar gerektirebilir. Bu kabloların döşenmesi için geniş kablo tavaları veya kanallar gerekir. Aynı akımı taşıyan bir busbar ise çok daha dar bir kesite sahiptir. Bu fark; şaft boyutlarında, asma tavan yüksekliğinde ve elektrik odası yerleşiminde doğrudan alan kazancı sağlar.

Gerilim Düşümü

Üç fazlı bir hatta gerilim düşümü yaklaşık olarak şu bağıntıyla hesaplanır:

ΔU = √3 × I × L × (R × cos φ + X × sin φ)

Burada R ve X, hattın metre başına direnci ve reaktansıdır. Sandviç tipi busbar sistemlerinde fazlar birbirine çok yakın yerleştirildiği için reaktans, aynı akımı taşıyan dağınık kablo demetlerine göre belirgin biçimde düşüktür. Bu da özellikle uzun mesafelerde ve düşük güç faktörlü yüklerde daha düşük gerilim düşümü anlamına gelir. Busbar üreticileri, her model için metre başına R ve X değerlerini kataloglarında verir.

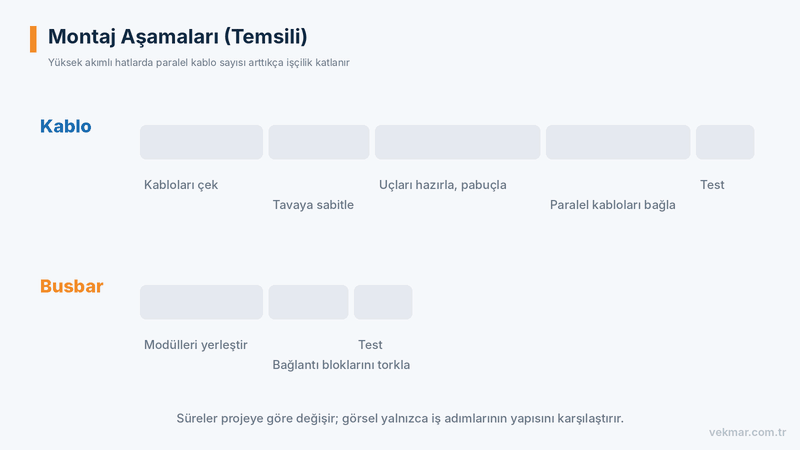

Montaj Süresi ve İşçilik

Kablo montajında kabloların çekilmesi, tavaya sabitlenmesi, uçlarının hazırlanması, pabuçlanması ve bağlanması gerekir. Paralel kablo sayısı arttıkça işçilik ve hata riski de katlanarak büyür.

Busbar sistemlerinde ise fabrikada hazırlanmış modüller sahada birleştirilir. Her bağlantı noktası, üreticinin belirlediği tork değerinde sıkılan tek bir bağlantı bloğundan oluşur. Bu yapı, özellikle yüksek akımlı ve uzun hatlarda montaj süresini kısaltır ve işçilik kalitesini standartlaştırır.

Esneklik ve Genişleme

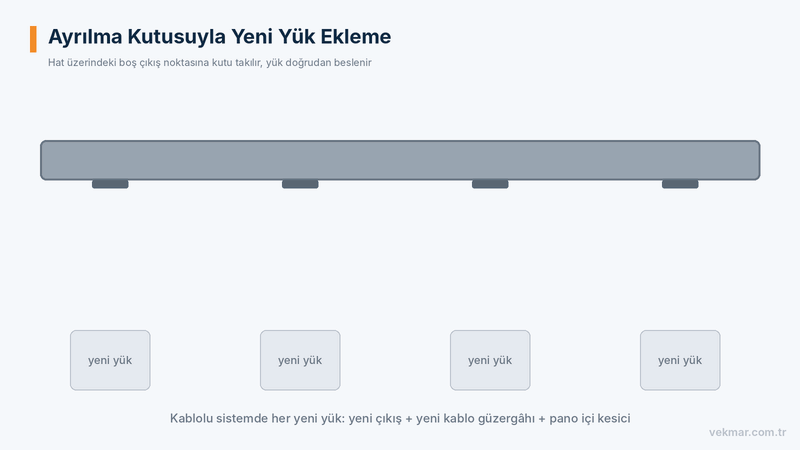

Dağıtım tipi busbarların en güçlü yanı, gelecekteki değişikliklere uyumudur. Bir üretim hattına yeni makine eklendiğinde ya da bir katta yeni bir kiracı için tali pano gerektiğinde, mevcut busbar hattı üzerindeki boş çıkış noktasına bir ayrılma kutusu takmak yeterlidir. Birçok sistemde bu işlem hat enerjiliyken bile, üreticinin izin verdiği koşullarda ve uygun güvenlik önlemleriyle yapılabilir.

Kablolu sistemde ise her yeni yük için yeni bir çıkış, yeni bir kablo güzergâhı ve çoğu zaman pano içinde ek bir kesici gerekir.

Öte yandan sahada güzergâh değişikliği söz konusu olduğunda kablo daha esnektir. Busbar sistemlerinde güzergâh, proje aşamasında üç boyutlu olarak netleştirilmeli ve dirsekler, offset parçaları buna göre sipariş edilmelidir. Saha ölçüleri ile proje arasında uyumsuzluk varsa özel parça üretimi gerekebilir ve bu da teslim süresini uzatır.

Isıl Davranış

Kablolar bir arada döşendiğinde gruplama nedeniyle akım taşıma kapasitesi düşer; tavada üst üste dizilmiş kabloların iç kısımları en sıcak bölgeyi oluşturur. Busbar sistemlerinde ise anma akımı, sistemin test edilmiş montaj konumu için doğrudan verilir. Montaj konumunun (yatay, dikey, kenar üstü) akım kapasitesine etkisi ise üretici kataloglarında belirtilir.

Yangın Güvenliği

Kablolar organik yalıtım malzemesi içerdiği için binaya önemli bir yangın yükü ekler. Bu nedenle yüksek binalarda ve kamuya açık alanlarda halojensiz, alev iletmeyen kablolar kullanılır. Busbar sistemleri ise metal muhafaza içinde, daha az yanıcı malzemeyle üretilir. Ayrıca kat geçişlerinde yangın bariyerli modüller kullanılarak yangının şaft boyunca yayılması engellenebilir. Elektrik kaynaklı yangın risklerini ayrıntılı ele aldığımız iç tesisatta yangın riski yazımız bu konuda tamamlayıcı bilgiler sunuyor.

Elektromanyetik Alan

Sandviç yapılı busbarlarda fazlar birbirine çok yakın olduğu için manyetik alanlar büyük ölçüde birbirini sönümler ve sistemin dışına yayılan alan düşük kalır. Yüksek akımlı tek damarlı kablo demetlerinde ise faz düzeni uygun kurgulanmazsa çevrede daha güçlü manyetik alan oluşabilir. Bu durum, hassas elektronik cihazların ve veri hatlarının yakınında önem taşır.

Maliyet

Düşük akımlarda ve kısa mesafelerde kablo, malzeme maliyeti açısından genellikle daha ekonomiktir. Akım ve mesafe arttıkça ise tablo değişir: Paralel kablo sayısı, tava maliyeti, pabuç ve bağlantı malzemesi, işçilik ve montaj süresi hesaba katıldığında busbar sistemleri toplam maliyette rekabetçi, hatta avantajlı hâle gelir. Bakır fiyatlarındaki dalgalanmalar da bu dengeyi etkiler; alüminyum iletkenli busbar sistemleri bu noktada alternatif sunar.

Doğru karşılaştırma, yalnızca malzeme fiyatına değil; montaj süresine, yer kazancına, genişleme maliyetine ve işletme ömrü boyunca bakım ihtiyacına bakılarak yapılmalıdır.

Karşılaştırma Tablosu

Kriter	Busbar sistemi	Kablo
Yüksek akımda yer ihtiyacı	Düşük	Yüksek (çok sayıda paralel kablo)
Gerilim düşümü	Düşük reaktans sayesinde düşük	Döşeme düzenine bağlı
Montaj süresi	Kısa, modüler	Akım arttıkça uzar
Güzergâh esnekliği	Proje aşamasında kesinleşmeli	Sahada kolayca uyarlanır
Yeni yük ekleme	Ayrılma kutusuyla kolay	Yeni kablo ve çıkış gerekir
Yangın yükü	Düşük	Daha yüksek
Elektromanyetik alan	Düşük	Döşeme düzenine bağlı
Düşük akım ve kısa mesafede maliyet	Genellikle yüksek	Genellikle düşük
Tekrar kullanılabilirlik	Söküp yeniden kurulabilir	Sınırlı

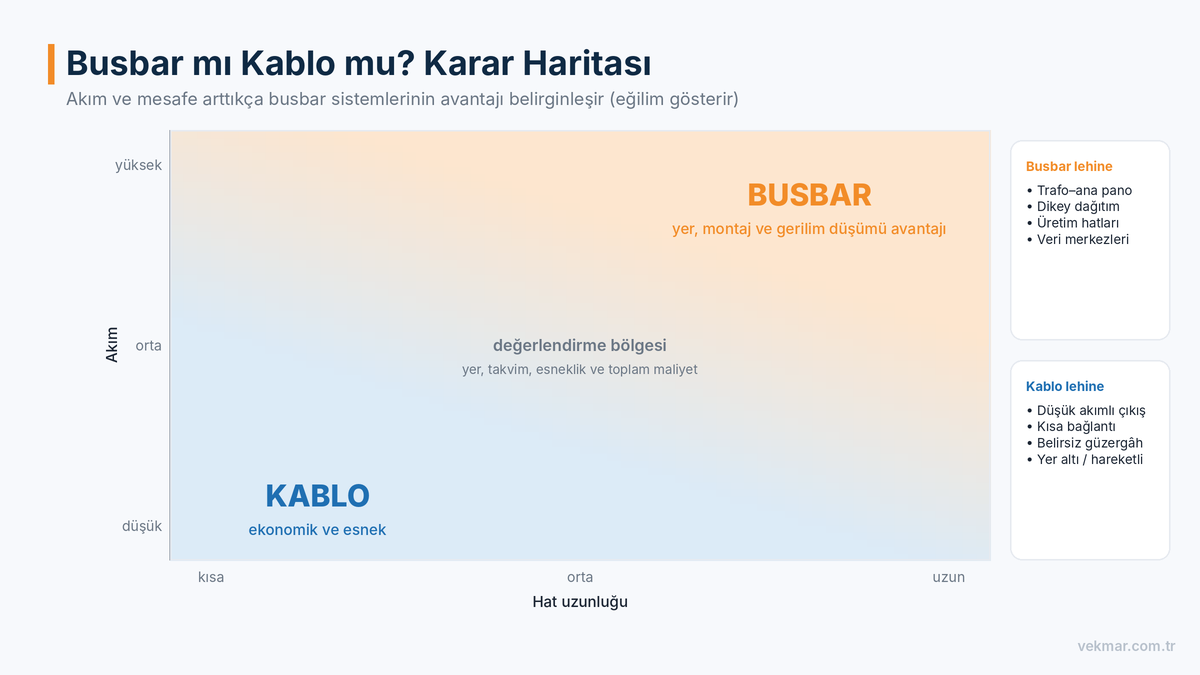

Hangi Durumda Busbar, Hangi Durumda Kablo?

Busbar Daha Avantajlı Olduğunda

• Trafo–ana dağıtım panosu bağlantıları: Yüksek akım ve kısa ama dolu güzergâhlarda iletim tipi busbar hem yer hem montaj açısından öne çıkar.

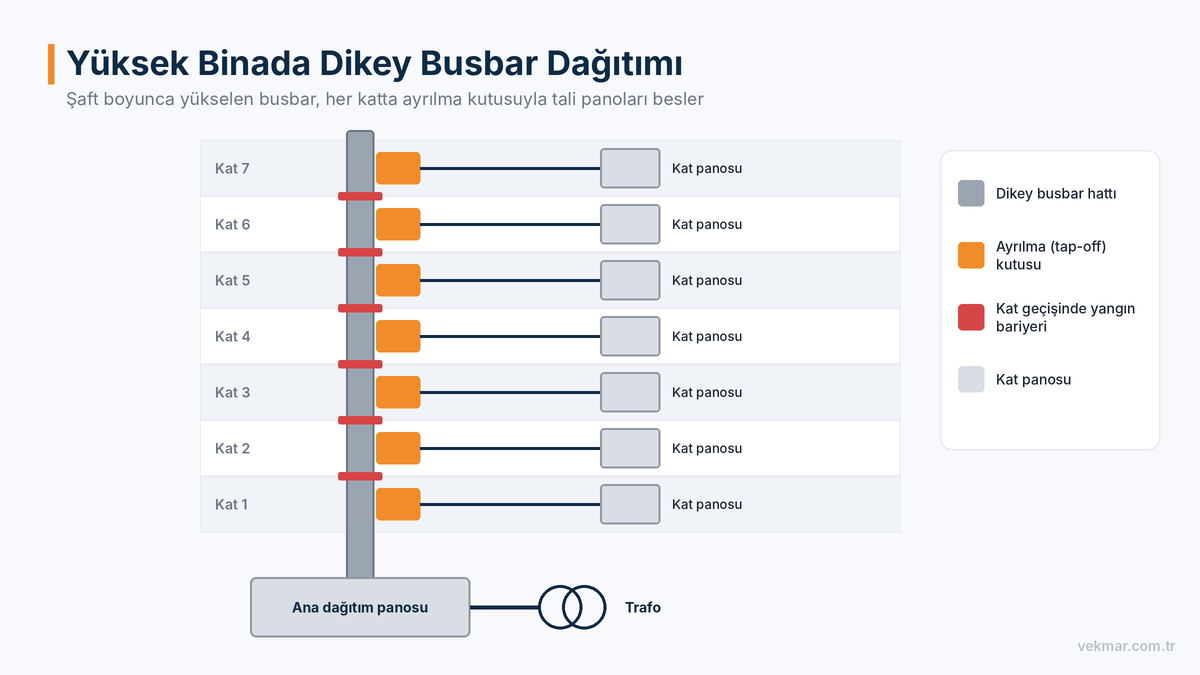

• Yüksek binalarda dikey dağıtım: Ofis, otel, hastane ve konut projelerinde şaft boyunca yükselen busbar, her katta ayrılma kutusuyla tali panoları besler.
• Üretim tesisleri: Makine yerleşiminin zaman zaman değiştiği fabrikalarda tavan seviyesinden geçen dağıtım tipi busbar büyük esneklik sağlar.
• Veri merkezleri: Kabin sıraları üzerinde ilerleyen busbar sistemleri, yeni kabinlerin hızlıca beslenmesini ve düzenli bir altyapıyı mümkün kılar.

Kablo Daha Avantajlı Olduğunda

• Düşük ve orta akımlı çıkışlarda
• Kısa mesafeli bağlantılarda
• Güzergâhın karmaşık, belirsiz veya sahada değişme ihtimalinin yüksek olduğu durumlarda
• Yer altından, kanal içinden veya hareketli ekipmana giden bağlantılarda
• Bütçenin ve teslim süresinin kısıtlı olduğu küçük projelerde

Çoğu tesiste en doğru çözüm ikisinin bir arada kullanılmasıdır: Ana enerji yolunda busbar, son kullanıcıya giden çıkışlarda kablo.

Örnek Değerlendirme: Trafo–Ana Pano Bağlantısı

Bir sanayi tesisinde 1600 kVA’lık bir trafonun, aynı binadaki ana dağıtım panosuna yaklaşık 25 metrelik bir güzergâhla bağlanacağını düşünelim. Trafonun alçak gerilim tarafındaki anma akımı yaklaşık 2309 A’dir ve bu bağlantı genellikle 2500 A’lik bir sistemle yapılır.

Kablo seçeneğinde değerlendirilmesi gerekenler:

• Faz başına kaç paralel kablo gerektiği (döşeme şekli ve gruplama faktörlerine göre)
• Nötr ve PE iletkenleri için ek kablolar
• Tüm kabloları taşıyacak kablo tavası genişliği ve taşıyıcı sistem
• Trafo ve pano tarafında her kablo için pabuç, bağlantı ve işçilik
• Paralel kablolar arasında akım paylaşımının dengeli olması için faz düzeni

Busbar seçeneğinde ise değerlendirme şu sorulara odaklanır:

• Güzergâhın üç boyutlu ölçülerinin kesinleşip kesinleşmediği
• Trafo ve pano bağlantı flanşlarının busbar sistemiyle uyumu
• Dirsek ve özel parça sayısı
• Ürün teslim süresinin proje takvimine uygunluğu

Bu ölçekteki bir bağlantıda iki seçeneğin toplam maliyeti çoğu zaman birbirine yakındır. Kararı belirleyen genellikle yer kısıtı, montaj süresi, işçilik kalitesine duyulan güven ve projenin takvimidir. Elektrik odasının dar olduğu, tavan yüksekliğinin sınırlı olduğu ya da montaj süresinin kritik olduğu projelerde busbar öne çıkar; güzergâhın belirsiz olduğu veya kısa sürede teslimat gereken durumlarda ise kablo daha pratik olabilir.

Seçimde Dikkat Edilmesi Gerekenler

1. Anma akımı ve kısa devre dayanımı: Busbarın anma akımı ve kısa devre dayanım değerleri, besleme noktasındaki koşullara uygun olmalıdır. Busbarın koruma koordinasyonu da selektivite çalışmasına dahil edilmelidir.
2. IP sınıfı: Kurulum ortamına uygun koruma sınıfı seçilmelidir. İç ortam uygulamalarında IP54 ve IP55 yaygındır.
3. Montaj konumu: Yatay, dikey veya kenar üstü montajın akım kapasitesine etkisi kontrol edilmelidir.
4. Isıl genleşme: Uzun hatlarda genleşme modülleri kullanılmalıdır.
5. Bağlantı ve bakım: Bağlantı noktaları devreye alma öncesinde ve periyodik bakımlarda tork ve termal kamera ile kontrol edilmelidir.

Sıkça Sorulan Sorular

Busbar sistemi kablodan daha mı pahalı?

Düşük akım ve kısa mesafelerde genellikle evet. Ancak yüksek akımlarda ve uzun hatlarda, paralel kablo sayısı, işçilik, tava ve montaj süresi birlikte değerlendirildiğinde busbar toplam maliyette rekabetçi ya da avantajlı hâle gelebilir.

Busbar sistemi hangi standarda göre üretilir?

Alçak gerilim busbar sistemleri IEC 61439-6 (TS EN 61439-6) standardına göre tasarlanır ve test edilir.

Busbar dış ortamda kullanılabilir mi?

Kullanılabilir, ancak bu durumda dış ortama uygun, yüksek IP sınıflı ve korozyona dayanıklı muhafazaya sahip özel modeller seçilmelidir. Güneş ışınımı, yağmur ve sıcaklık değişimleri nedeniyle oluşabilecek yoğuşma da hesaba katılmalıdır. Dış ortamdaki kısa bağlantılarda çoğu zaman kablo daha pratik bir çözüm sunar.

Busbar ile kablo aynı hatta birlikte kullanılabilir mi?

Evet. En yaygın uygulama, ana enerji yolunda busbar, son kullanıcıya giden çıkışlarda ise ayrılma kutusundan çıkan kablolardır. Bu karma yapı, iki sistemin avantajlarını bir arada sunar.

Busbar bakım gerektirir mi?

Busbar sistemleri genel olarak az bakım gerektirir. Bağlantı noktalarının periyodik tork ve termal kamera kontrolü, ayrılma kutularının mekanik kontrolü ve muhafazanın temizliği temel bakım adımlarıdır.

Doğru Seçim, Doğru Analizle Başlar

Busbar ve kablo birbirinin rakibi değil, farklı ihtiyaçlara cevap veren iki çözümdür. Akım, mesafe, yer, esneklik ve güvenlik ihtiyaçları birlikte değerlendirildiğinde, hangi noktada hangisinin kullanılacağı netleşir. Doğru yapılmış bir analiz, hem yatırım maliyetini hem de tesisin ömür boyu işletme maliyetini düşürür.
