Orta Gerilim Sistemlerinde Vakumlu Kesici Nedir? Çalışma Prensibi ve Avantajları

Bir orta gerilim şebekesinde kısa devre olduğunda, birkaç on kiloamperlik akımın birkaç on milisaniye içinde güvenle kesilmesi gerekir. Bu işi yapan cihaz devre kesicidir ve bugün 1 kV ile 36 kV arasındaki dağıtım sistemlerinde kurulan kesicilerin büyük çoğunluğu vakum teknolojisini kullanır. Sanayi tesislerinin giriş hücrelerinden rüzgâr ve güneş santrallerinin trafo merkezlerine kadar vakumlu kesici, OG anahtarlama teknolojisinin standart çözümü hâline gelmiştir.

Bu yazıda vakumlu kesicinin ne olduğunu, vakum tüpünün içinde arkın nasıl söndüğünü, SF6 ve yağlı kesicilere göre avantajlarını ve OG hücre projesinde dikkat edilmesi gereken seçim kriterlerini anlatıyoruz.

Vakumlu Kesici Nedir?

Vakumlu kesici (vacuum circuit breaker – VCB), kontaklarının yüksek vakum altındaki kapalı bir tüpün içinde açıldığı ve arkın bu ortamda söndürüldüğü bir devre kesicidir. Normal işletmede yük akımlarını açıp kapatır, arıza durumunda ise koruma rölesinden gelen açma komutuyla kısa devre akımını keser.

Orta gerilim alternatif akım devre kesicileri IEC 62271-100 (TS EN 62271-100) standardına göre tasarlanır ve test edilir. Standart; anma gerilimi, anma akımı, kısa devre kesme akımı, işletme sırası, mekanik ve elektriksel dayanım sınıfları gibi tüm temel değerleri tanımlar.

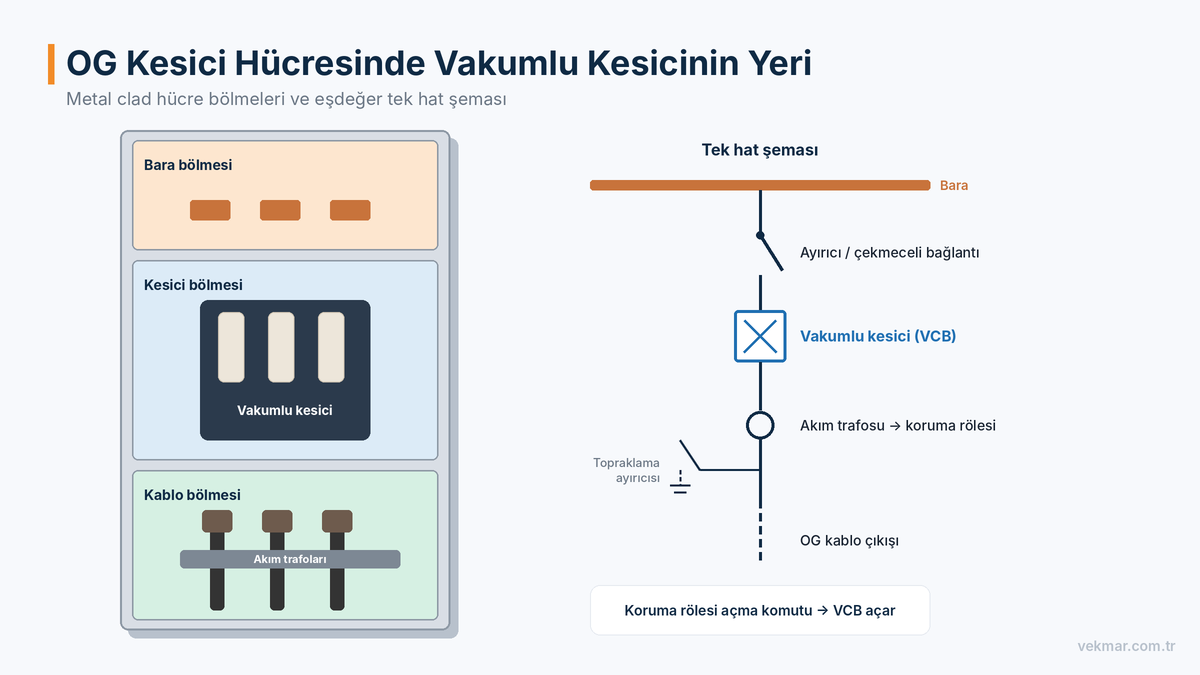

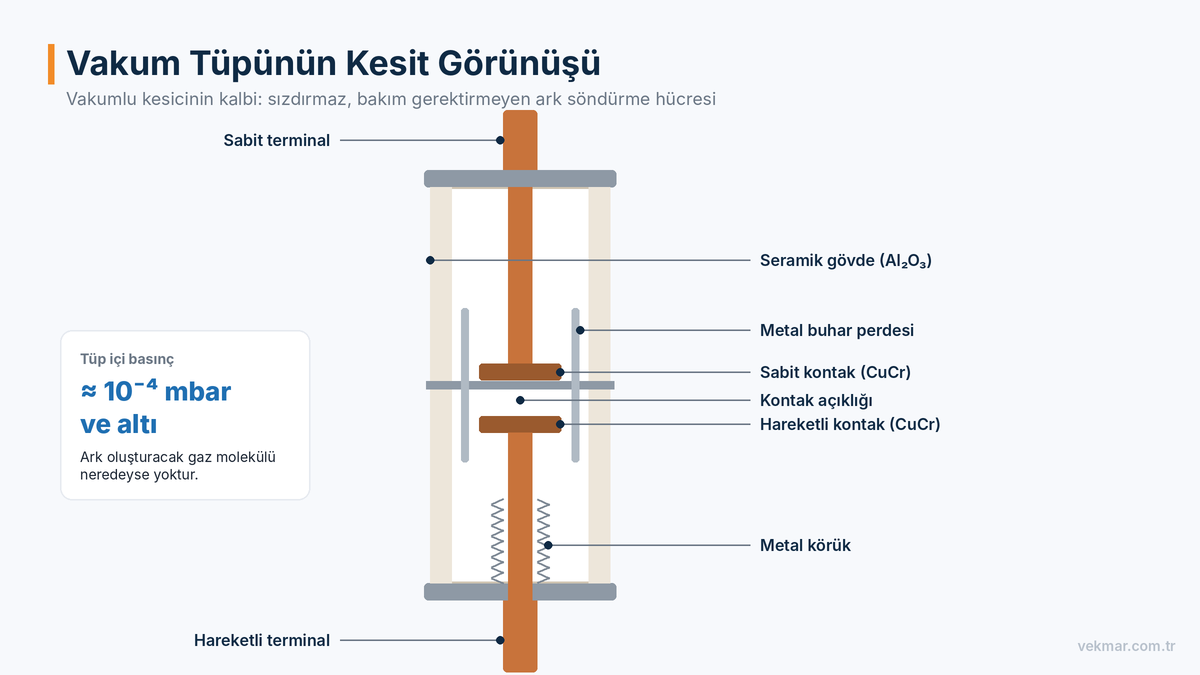

Vakum Tüpünün Yapısı

Vakumlu kesicinin kalbi vakum tüpüdür (vacuum interrupter). Dışarıdan bakıldığında seramik bir silindirden ibaret görünür, ancak içinde birkaç kritik parça bulunur.

• Seramik gövde: Genellikle alüminyum oksit esaslı seramikten yapılır. Hem yalıtkanlık sağlar hem de vakumu yıllarca koruyacak sızdırmazlıkta üretilir.
• Sabit ve hareketli kontak: Kontaklar çoğunlukla bakır-krom (CuCr) alaşımından yapılır. Bu alaşım, düşük kaynaklanma eğilimi, iyi ark davranışı ve düşük akım kesme (chopping) değeri sunar.
• Metal körük (bellows): Hareketli kontağın tüpün vakumunu bozmadan ileri geri hareket etmesini sağlar. Kesicinin mekanik ömrünü belirleyen parçalardan biridir.
• Metal buhar perdesi (shield): Ark sırasında kontaklardan buharlaşan metal parçacıklarının seramik iç yüzeye yapışmasını engeller. Aksi hâlde seramik yüzeyde iletken bir tabaka oluşur ve yalıtım bozulur.
• Vakum ortamı: Tüp içindeki basınç genellikle 10⁻⁴ mbar mertebesinde veya daha düşüktür. Bu düzeyde gaz molekülü o kadar azdır ki iyonlaşarak ark oluşturacak ortam neredeyse yoktur.

Kontakların açık konumdaki mesafesi, aynı gerilim sınıfındaki diğer teknolojilere göre oldukça kısadır. Anma gerilimine bağlı olarak yalnızca birkaç milimetre ile yaklaşık 20 milimetre arasında bir açıklık yeterli olur. Bu kısa strok, mekanizmanın küçük, hızlı ve az enerjiyle çalışmasını sağlar.

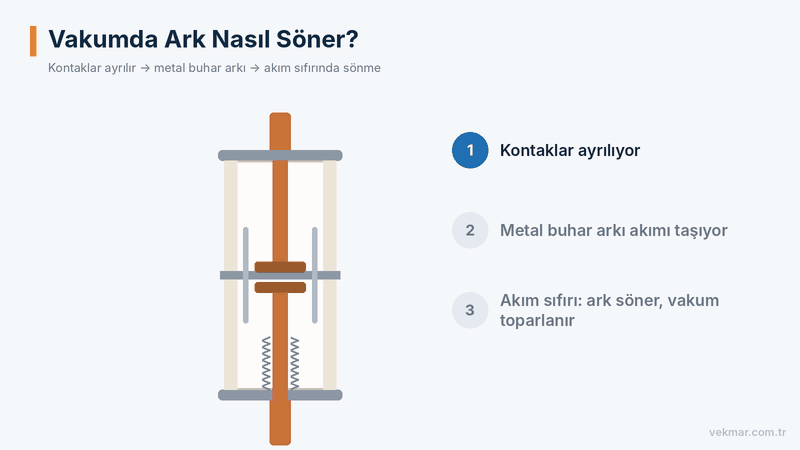

Çalışma Prensibi: Vakumda Ark Nasıl Söner?

Vakumun iyi bir yalıtkan olduğunu biliyoruz. Peki kontaklar tamamen boşlukta ayrılırken neden yine de ark oluşur?

1. Kontakların Ayrılması

Koruma rölesi açma komutu verdiğinde yay mekanizması hareketli kontağı geri çeker. Kontaklar ayrılmaya başladığı anda temas yüzeyi son birkaç mikroskobik noktaya iner. Bu noktalarda akım yoğunluğu çok yükselir, metal ergir ve buharlaşır.

2. Metal Buhar Arkı

Ortaya çıkan metal buharı iyonlaşır ve akımın kontaklar arasında akmaya devam etmesini sağlayan bir plazma, yani metal buhar arkı oluşur. Bu arkın yakıtı gaz değil, kontak yüzeyinden kopan metaldir. Ark, akım taşıdığı sürece kendini besler.

3. Akımın Sıfır Geçişi

Alternatif akım, 50 Hz şebekede her 10 milisaniyede bir sıfırdan geçer. Akım sıfıra yaklaştıkça kontaklardan buharlaşan metal miktarı azalır. Sıfır geçişinde ark beslenemez ve söner.

4. Hızlı Dielektrik Toparlanma

Arkın sönmesinin ardından kontaklar arasında kalan metal buharı mikrosaniyeler içinde yoğuşarak kontaklara ve buhar perdesine yapışır. Ortam neredeyse anında yeniden vakuma döner ve kontak açıklığı yüksek bir yalıtım dayanımı kazanır. Bu sırada sistem tarafından kontaklar arasına binen geçici toparlanma gerilimi (TRV) artık arkı yeniden tutuşturamaz.

Vakumlu kesicinin başarısı tam da bu hızlı toparlanmaya dayanır. Ark ortamı tükenebilen bir gaz olmadığı için kesme performansı her işlemden sonra büyük ölçüde korunur.

Yüksek Akımlarda Kontak Tasarımı

Birkaç kiloamperin üzerindeki kısa devre akımlarında ark, kontak yüzeyinde tek bir noktada yoğunlaşarak aşırı ısınmaya ve erozyona neden olabilir. Bunu önlemek için iki temel kontak tasarımı kullanılır:

• Radyal manyetik alanlı (RMF) kontaklar: Spiral veya kesikli kontak yapısıyla arkı kontak yüzeyi üzerinde döndürür, ısıyı geniş bir alana yayar.
• Eksenel manyetik alanlı (AMF) kontaklar: Arkı kontak yüzeyine yayılmış, dağınık bir yapıda tutar. Özellikle yüksek kesme akımlarında tercih edilir.

Vakumlu Kesicinin Avantajları

Bakım İhtiyacı Az

Vakum tüpü kapalı ve sızdırmaz bir yapıdır; içinde değiştirilecek veya tamamlanacak bir gaz ya da yağ yoktur. Bakım çoğunlukla mekanizmanın yağlanması, bağlantıların kontrolü ve periyodik testlerle sınırlıdır.

Yüksek İşlem Sayısı

Vakumlu kesiciler on binlerce mekanik işleme dayanacak şekilde tasarlanabilir. IEC 62271-100’deki M2 mekanik dayanım sınıfı 10.000 işlemi tanımlar. Bu nedenle sık açma-kapama yapılan motor fiderleri, kondansatör grupları ve ark ocakları için idealdir.

Kompakt ve Hafif Yapı

Kısa kontak stroku ve düşük mekanizma enerjisi, kesicinin hem boyutunu hem ağırlığını azaltır. Bu da daha kompakt orta gerilim hücrelerinin tasarlanabilmesini sağlar.

Çevre Dostu

Vakum teknolojisi, sera gazı etkisi çok yüksek olan SF6 gazını ark söndürme ortamı olarak kullanmaz. Avrupa Birliği’nin 2024’te yürürlüğe giren F-gaz Tüzüğü (AB 2024/573), yeni orta gerilim anahtarlama cihazlarında florlu gaz kullanımını kademeli olarak sınırlıyor: 24 kV’a kadar olan yeni cihazlar için 2026, 24–52 kV aralığı için 2030 başlangıç tarihi olarak belirlenmiş durumda. Bu düzenleme, Avrupa’ya ihracat yapan üreticiler ve AB standartlarını takip eden yatırımcılar için vakum teknolojisini daha da öne çıkarıyor.

Yangın Riski Düşük

Yağlı kesicilerin aksine yanıcı bir yalıtım ortamı içermez. Bu, kapalı mekânlardaki trafo merkezleri ve yoğun yerleşim alanlarındaki dağıtım tesisleri için önemli bir güvenlik avantajıdır.

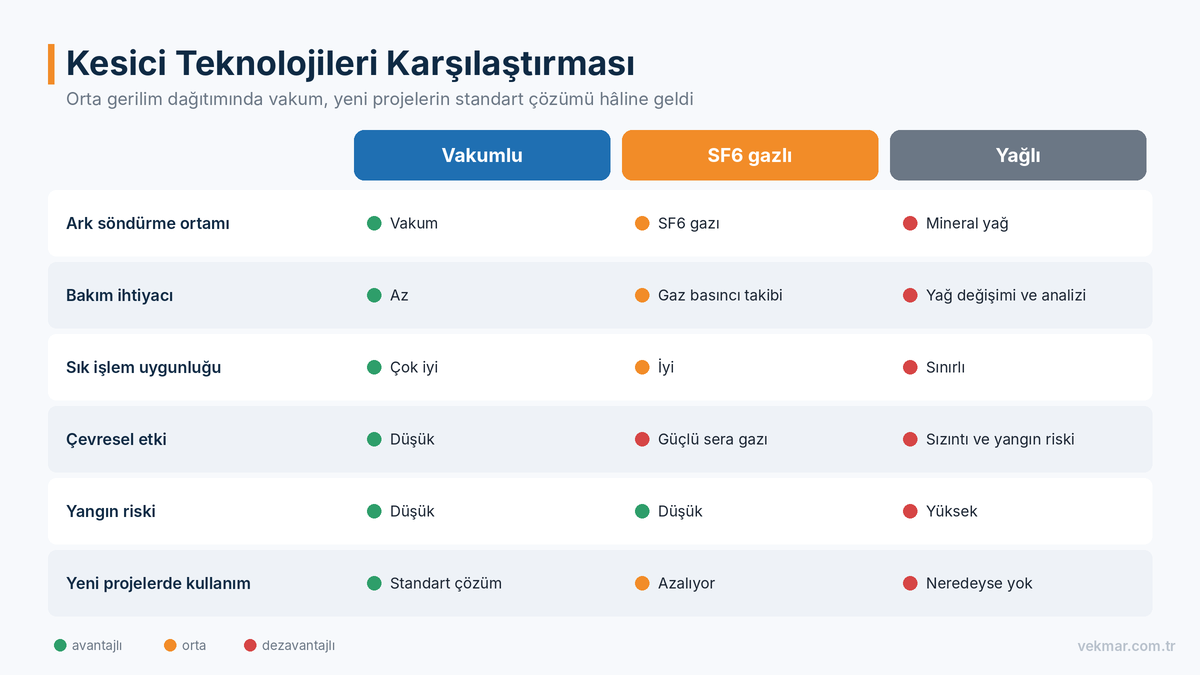

Vakumlu, SF6 ve Yağlı Kesici Karşılaştırması

Kriter	Vakumlu kesici	SF6 gazlı kesici	Yağlı kesici
Ark söndürme ortamı	Vakum	SF6 gazı	Mineral yağ
Tipik gerilim aralığı	1–40,5 kV (yaygın)	Orta ve yüksek gerilim	Eski tesisler
Bakım	Az	Gaz basıncı takibi gerekir	Yağ değişimi ve analizi gerekir
Çevresel etki	Düşük	SF6 güçlü bir sera gazıdır	Yağ sızıntısı ve yangın riski
Sık işlem uygunluğu	Çok iyi	İyi	Sınırlı
Günümüzde yeni projelerde kullanım	Standart çözüm	Azalıyor	Neredeyse yok



Dikkat Edilmesi Gereken Noktalar

Akım Kesme (Current Chopping) ve Aşırı Gerilimler

Vakumlu kesiciler küçük endüktif akımları, akım doğal olarak sıfıra ulaşmadan biraz önce kesebilir. Bu olaya akım kesme (chopping) denir. Endüktif bir yükte (boşta çalışan trafo, yolverme sırasındaki motor) akımın ani kesilmesi, manyetik enerjinin aşırı gerilim olarak ortaya çıkmasına yol açabilir.

Modern CuCr kontaklar akım kesme değerini birkaç ampere indirmiştir. Yine de sık anahtarlanan motorlar, kuru tip transformatörler ve ark ocağı trafoları gibi hassas uygulamalarda parafudr (surge arrester) veya RC söndürücü (RC snubber) kullanımı önerilir. Bu konu özellikle kuru tip transformatörlerin korunmasında önem taşır.

Vakum Bütünlüğünün Kontrolü

Vakum tüpündeki basıncın yükselmesi, kesme kabiliyetinin kaybı anlamına gelir. Bu nedenle periyodik bakımlarda açık kontaklar arasında yüksek gerilim dayanım testi yapılır. Bazı üreticiler, vakum seviyesini ölçen özel test cihazları da önerir. Kontak aşınması ise mekanizmadaki aşınma göstergesi veya kontak stroku ölçümüyle takip edilir.

İşletme Sırası

Kesicilerin etiketinde yer alan işletme sırası, otomatik tekrar kapama gibi uygulamalarda kritik önem taşır. En yaygın değerlerden biri O – 0,3 s – CO – 3 dk – CO şeklindedir. Burada O açma, CO ise kapama ve hemen ardından açma işlemini ifade eder. Hava hatlarını besleyen fiderlerde hızlı tekrar kapama yapılacaksa kesicinin bu sıraya göre test edilmiş olması gerekir.

Seçim Kriterleri

Bir OG vakumlu kesici seçerken şu değerler mutlaka kontrol edilmelidir:

1. Anma gerilimi (Ur): Türkiye’de 34,5 kV dağıtım şebekeleri için genellikle 36 kV sınıfı kesiciler kullanılır. 10,5 kV ve 15,8 kV şebekeler için 12 kV veya 17,5 kV sınıfları değerlendirilir.
2. Anma akımı (Ir): Besleyeceği trafo veya fiderin sürekli akımına göre seçilir; 630 A ve 1250 A yaygın değerlerdir.
3. Kısa devre kesme akımı (Isc): Tesis noktasındaki üç faz kısa devre akımından büyük olmalıdır. 16, 20, 25 ve 31,5 kA tipik değerlerdir.
4. Kısa devre süresi: Genellikle 1 s veya 3 s olarak belirtilir; şebeke işletmecisinin şartnamesine göre seçilir.
5. Mekanik ve elektriksel dayanım sınıfı: Sık işlem yapılacak uygulamalarda M2 ve E2 sınıfları tercih edilmelidir.
6. Kondansatör anahtarlama sınıfı: Kompanzasyon fiderlerinde yeniden tutuşma olasılığı düşük C2 sınıfı istenir.
7. Mekanizma tipi ve yardımcı gerilim: Yay kurma motorunun, kapama ve açma bobinlerinin besleme gerilimi tesisteki yardımcı gerilim sistemiyle uyumlu olmalıdır.

Yay Mekanizması ve Manyetik Aktüatör

Vakum tüpü arkı söndürür, ancak kontakları doğru hızda ve doğru kuvvetle hareket ettiren mekanizmadır. Kesicinin güvenilirliği büyük ölçüde mekanizmanın kalitesine bağlıdır.

Yay kurmalı mekanizma, en yaygın çözümdür. Kapama yayı motorla veya kolla kurulur. Kapama komutu geldiğinde yay boşalır, kontakları kapatır ve aynı anda açma yayını kurar. Böylece kesici kapalı konumdayken her zaman bir açma işlemi için gerekli enerjiyi depolamış olur. Bu yapı, yardımcı gerilim kesilse bile kesicinin bir kez açabilmesini garanti eder.

Manyetik aktüatörlü mekanizma ise kontakları elektromıknatıs ve kalıcı mıknatıslarla hareket ettirir. Daha az hareketli parça içerdiği için çok yüksek mekanik ömür sunar. Bu tür mekanizmalarda enerji, genellikle kondansatörlerde depolanır; bu nedenle yardımcı besleme ve kondansatör durumunun izlenmesi önem taşır.

Her iki mekanizma tipinde de açma ve kapama bobinlerinin besleme gerilimi, yardımcı kontak sayısı ve kilitleme düzenleri proje aşamasında netleştirilmelidir.

Bakım ve Periyodik Testler

Vakumlu kesiciler az bakım gerektirse de bakımsız değildir. İyi bir bakım programı genellikle şu adımları içerir:

1. Görsel kontrol: Seramik gövdede çatlak, kirlenme ve iz oluşumu olup olmadığı kontrol edilir.
2. Mekanizma kontrolü ve yağlama: Üreticinin önerdiği noktalar yağlanır, yaylar ve bağlantı elemanları kontrol edilir.
3. Açma ve kapama süreleri ölçümü: Kesici analizörüyle açma-kapama süreleri ve kontak eşzamanlılığı ölçülür; değerler devreye alma sırasındaki referans değerlerle karşılaştırılır.
4. Kontak direnci ölçümü: Mikroohmmetre ile ana devre direnci ölçülür. Artan direnç, kontak aşınmasına veya gevşek bağlantıya işaret eder.
5. Vakum bütünlüğü testi: Açık kontaklar arasına üreticinin belirttiği yüksek gerilim uygulanarak vakumun korunup korunmadığı doğrulanır.
6. Yalıtım direnci ölçümü: Fazlar arası ve faz–toprak yalıtım dirençleri ölçülür.

Bu ölçümlerin her bakımda aynı yöntemle yapılıp kayıt altına alınması, kesicinin durumundaki değişimi trend olarak izlemeyi mümkün kılar.

Sıkça Sorulan Sorular

Vakumlu kesici ile yük ayırıcı arasındaki fark nedir?

Yük ayırıcı, normal yük akımlarını açıp kapatabilir ama kısa devre akımını kesemez. Vakumlu kesici ise hem yük akımını hem kısa devre akımını güvenle keser. Bu nedenle koruma rölesiyle birlikte çalışan noktalarda devre kesici kullanılır.

Vakum tüpünün ömrü ne kadardır?

Ömür, mekanik işlem sayısına ve kesilen akımların büyüklüğüne bağlıdır. Normal işletmede vakum tüpü, kesicinin genel ekonomik ömrü boyunca görev yapacak şekilde tasarlanır. Ağır kısa devre sayısının fazla olduğu tesislerde kontak aşınması daha yakından izlenmelidir.

Vakumlu kesici dış ortamda kullanılabilir mi?

Evet, dış tip vakumlu kesiciler ve tekrar kapamalı (recloser) cihazlar dağıtım hatlarında yaygın olarak kullanılır. İç tip kesiciler ise hücre içine monte edilir.

OG Projelerinde Güvenilir Kesme Teknolojisi

Vakumlu kesici; az bakım, yüksek işlem sayısı, kompakt yapı ve çevresel avantajları sayesinde orta gerilim dağıtımında standart çözüm hâline gelmiştir. Doğru seçilmiş bir kesici, yalnızca kısa devreyi kesmekle kalmaz, aynı zamanda tesisin selektivitesini ve işletme sürekliliğini de belirler.
