ACB ve MCCB Arasındaki Farklar Nelerdir? Hangi Şalter Nerede Kullanılır?

Alçak gerilim dağıtım panosunun tek hat şemasına bakan herkes, en üstte büyük bir şalter ve onun altında sıralanmış daha küçük kesiciler görür. En üstteki çoğunlukla bir ACB, yani açık tip şalterdir; altındaki çıkışlarda ise MCCB, yani kompakt şalterler yer alır. Ancak 630 A ile 1600 A arasındaki bölgede bu ayrım bulanıklaşır. Aynı akım değeri için hem ACB hem MCCB seçeneği bulunur ve seçim doğrudan maliyete, pano boyutuna ve işletme sürekliliğine yansır.

Bu yazıda ACB MCCB farkını yapı, kısa devre dayanımı, koruma ünitesi, bakım ve kullanım yeri başlıklarında ele alıyor; hangi şalterin nerede tercih edilmesi gerektiğini örnek bir hesapla gösteriyoruz.

ACB ve MCCB Ne Demek?

ACB (Air Circuit Breaker), Türkçede açık tip şalter veya hava devre kesicisi olarak bilinir. Ark söndürme ortamı havadır; kontaklar ve ark hücreleri açık bir şasi yapısında yer alır. Genellikle 630–800 A’dan başlayıp 6300 A’ya kadar uzanan anma akımlarında üretilir.

MCCB (Molded Case Circuit Breaker), kompakt şalter veya kalıplanmış kutulu devre kesici olarak anılır. Tüm mekanizma, kontaklar ve ark söndürme hücreleri yalıtkan bir kutunun içine kapalı biçimde yerleştirilmiştir. Yaygın aralığı 16 A ile 1600 A arasındadır; bazı üreticiler 2500–3200 A’ya kadar çıkan kompakt seriler de sunar.

Her iki şalter de IEC 60947-2 (TS EN IEC 60947-2) standardına göre üretilir ve test edilir. Yani ikisi de “devre kesici”dir; farkları tasarım felsefesinde ve hangi görev için optimize edildiklerinde yatar.

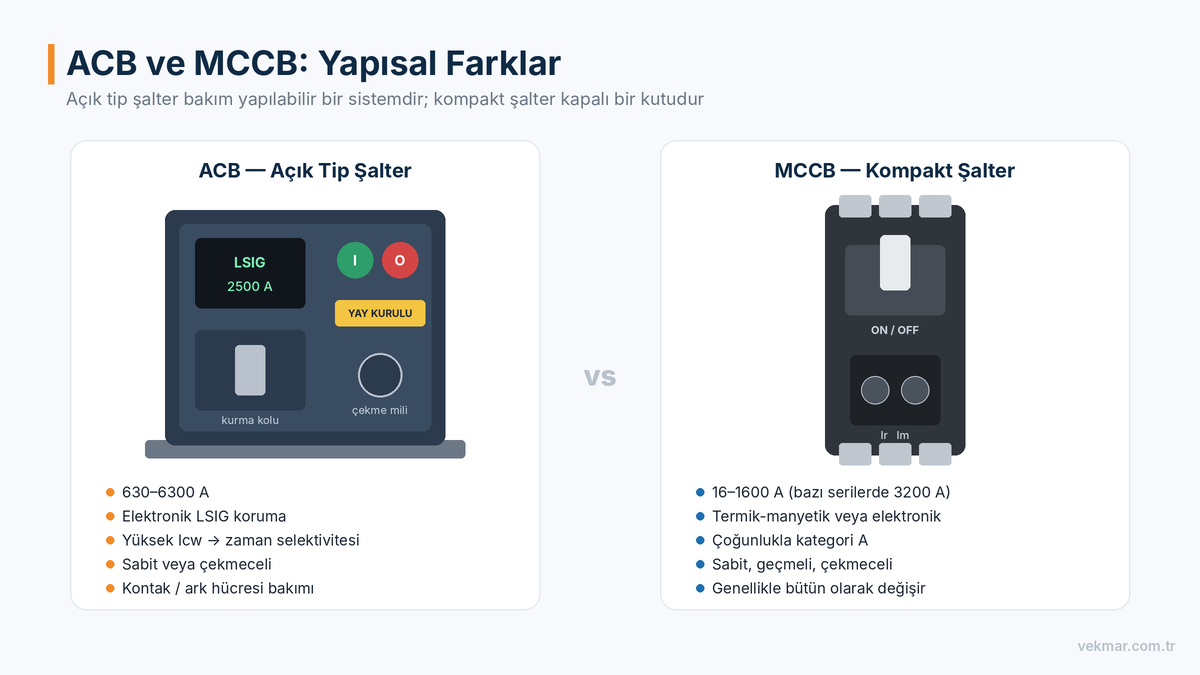

Yapısal Farklar

Gövde ve Mekanizma

MCCB kapalı bir kutu olarak tasarlanır. Kontaklara ve ark hücrelerine kullanıcı tarafından erişilmez; ömrünü tamamlayan ya da ağır bir kısa devre sonrasında hasar gören MCCB genellikle bütün olarak değiştirilir.

ACB ise bakım yapılabilir bir cihazdır. Ark hücreleri, ana kontaklar, yay kurma mekanizması ve yardımcı bileşenler sökülüp kontrol edilebilir, gerektiğinde değiştirilebilir. Bu fark, ACB’nin daha yüksek ilk yatırım maliyetini uzun vadede anlamlı kılan başlıca nedenlerden biridir.

Kapama Mekanizması

ACB’ler, depolanmış enerjili yay mekanizmasıyla kapanır. Yay elle ya da motorla kurulur; kapama bobini veya buton ile şalter milisaniyeler içinde kapatılır. Bu yapı, uzaktan kumanda, otomatik transfer ve senkronizasyon gibi uygulamalarda ACB’yi doğal bir tercih hâline getirir. MCCB’lerde de motor mekanizması kullanılabilir, ancak bu genellikle sonradan eklenen bir aksesuardır ve işlem süresi daha uzundur.

Montaj Şekli

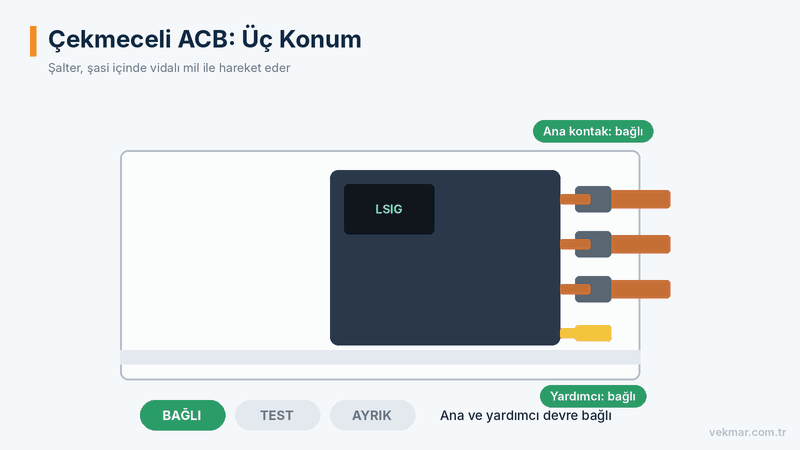

ACB’ler sabit (fixed) veya çekmeceli (withdrawable) olarak sunulur. Çekmeceli ACB; bağlı, test ve ayrık olmak üzere üç konuma sahip bir şasi içinde çalışır. Bu sayede şalter, panonun geri kalanı enerjiliyken güvenle dışarı alınabilir, test edilebilir veya yedeğiyle değiştirilebilir. MCCB’lerde de geçmeli (plug-in) ve çekmeceli versiyonlar bulunsa da kritik ana giriş uygulamalarında çekmeceli ACB çok daha yaygındır.

Elektriksel Farklar

Anma Akımı Aralığı

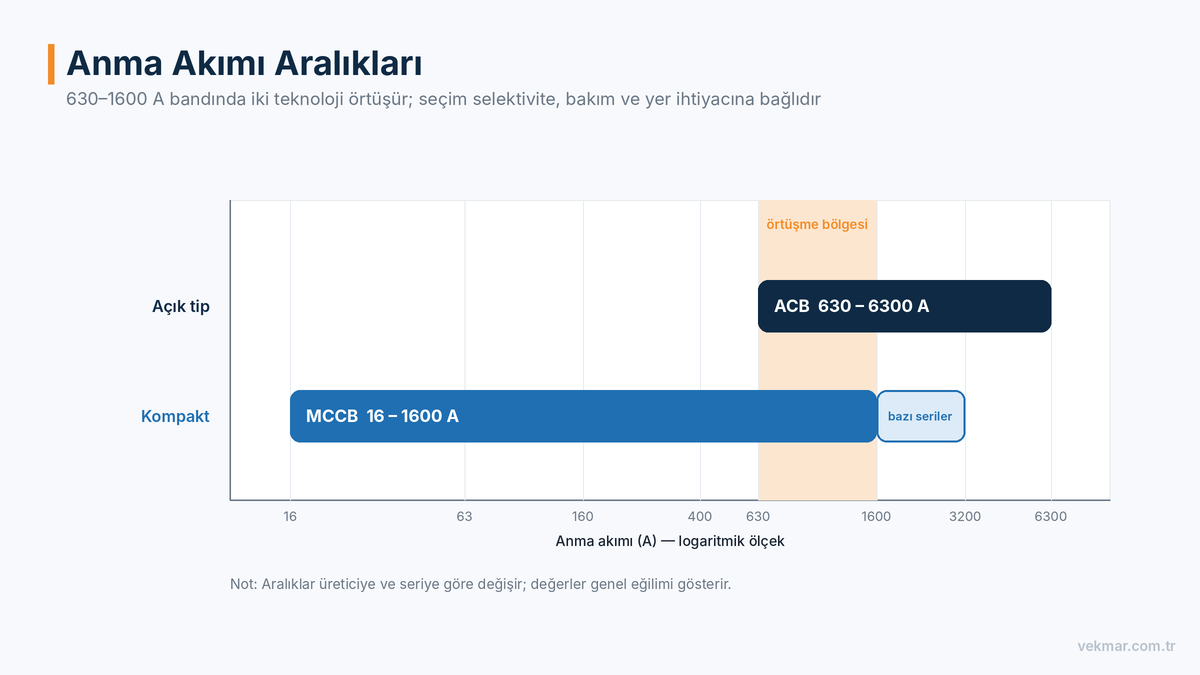

Kabaca bir sınır çizmek gerekirse:

• 1600 A’nın üzerindeki uygulamalarda tercih neredeyse her zaman ACB’dir.
• 630 A’nın altında ACB nadiren ekonomik olur; burada MCCB baskındır.
• 630–1600 A aralığı ise iki teknolojinin örtüştüğü gri bölgedir.

Kısa Devre Kesme Kapasitesi: Icu ve Ics

Her iki şalter tipi için de iki kesme değeri verilir:

• Icu (nihai kısa devre kesme kapasitesi): Şalterin kesebileceği en yüksek kısa devre akımı. Bu değerde kesme sonrasında şalterin yeniden kullanılabilirliği garanti edilmez.
• Ics (servis kısa devre kesme kapasitesi): Şalterin kestikten sonra normal çalışmaya devam edebileceği kısa devre akımı. Icu’nun yüzdesi (%25, %50, %75 veya %100) olarak ifade edilir.

Günümüzde yüksek performanslı MCCB’ler de 100 kA ve üzerinde Icu değerlerine ulaşabildiği için kesme kapasitesi tek başına ayırt edici değildir. Asıl fark bir sonraki başlıktadır.

Kısa Süreli Dayanım Akımı: Icw

Icw, şalterin açmadan belirli bir süre (genellikle 1 saniye) boyunca taşıyabileceği kısa devre akımıdır. Bu değer ACB’lerin en belirgin üstünlüğüdür.

IEC 60947-2, kesicileri iki kullanım kategorisine ayırır:

• Kategori A: Kısa devre sırasında kasıtlı bir gecikme sağlanması öngörülmeyen kesiciler. MCCB’lerin büyük bölümü bu sınıftadır.
• Kategori B: Kısa devre durumunda, alt taraftaki kesicinin önce açmasına izin vermek için kasıtlı gecikme yapabilen kesiciler. Bu kesiciler için Icw değeri belirtilir. ACB’ler tipik olarak kategori B’dir ve yüksek Icw değerine sahiptir.

Bunun pratik anlamı şudur: Çıkış fiderlerinden birinde kısa devre olduğunda ana girişteki ACB, birkaç yüz milisaniye bekleyerek arızanın yalnızca ilgili MCCB tarafından temizlenmesine izin verir. Böylece tesisin geri kalanı enerjisiz kalmaz. Bu davranış, selektivite ve koruma koordinasyonu için temel şarttır.

Koruma Üniteleri: Termik-Manyetik ve Elektronik

MCCB’lerde iki tür koruma ünitesi yaygındır:

• Termik-manyetik (TM): Bimetal elemanla aşırı yük, manyetik bobinle kısa devre koruması sağlar. Ayar aralığı sınırlıdır ama yapı basit ve ekonomiktir.
• Elektronik: Akım trafoları ve mikroişlemci üzerinden çalışır; daha hassas ve geniş ayar imkânı sunar.

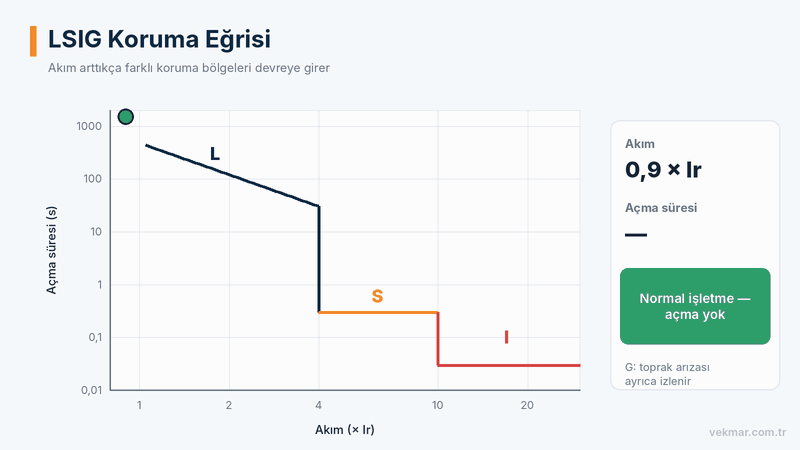

ACB’ler ise neredeyse her zaman elektronik koruma ünitesiyle gelir. Bu ünitelerde en sık kullanılan yapı LSIG olarak adlandırılır:

• L (Long time): Uzun gecikmeli aşırı yük koruması
• S (Short time): Kısa gecikmeli kısa devre koruması
• I (Instantaneous): Ani kısa devre koruması
• G (Ground): Toprak arıza koruması

Elektronik koruma ünitelerinin gelişmiş versiyonları ölçüm, enerji takibi, kontak aşınma bilgisi ve Modbus gibi protokollerle haberleşme imkânı da sunar. Bu özellikler bugün üst segment MCCB’lerde de bulunur, ancak ACB tarafında standart hâle gelmiştir.

Karşılaştırma Tablosu

Özellik	ACB (Açık Tip Şalter)	MCCB (Kompakt Şalter)
Tipik akım aralığı	630–6300 A	16–1600 A (bazı serilerde 3200 A)
Ark söndürme	Açık yapıda hava	Kapalı kutu içinde
Kullanım kategorisi	Genellikle B (Icw tanımlı)	Çoğunlukla A
Koruma ünitesi	Elektronik (LSIG)	Termik-manyetik veya elektronik
Bakım	Kontak ve ark hücresi bakımı yapılabilir	Genellikle bütün olarak değiştirilir
Montaj	Sabit veya çekmeceli	Sabit, geçmeli veya çekmeceli
Boyut	Büyük	Kompakt
Maliyet	Yüksek	Düşük–orta
Tipik görev	Ana giriş, kuplaj, jeneratör girişi	Çıkış fiderleri, motor ve tali panolar



Hangi Şalter Nerede Kullanılır?

Trafo Çıkışı ve Ana Giriş

Bir dağıtım transformatörünün alçak gerilim tarafındaki ana giriş şalteri tesisin en kritik kesicisidir. Hem tüm yükü taşır hem de arıza anında selektiviteyi sağlamak zorundadır. 1000 kVA ve üzeri transformatörlerde burada ACB kullanmak hem akım değeri hem Icw ihtiyacı açısından genellikle tek mantıklı seçenektir.

Bara Kuplajı ve Jeneratör Girişi

İki trafolu ya da trafo–jeneratör beslemeli sistemlerde bara kuplaj şalterleri ve jeneratör giriş şalterleri sık açılıp kapanır, çoğu zaman otomatik transfer düzeneğinin parçasıdır. Elektriksel ve mekanik kilitleme, motorlu kurma, uzaktan kumanda ve yüksek mekanik ömür gerektiren bu görevlerde ACB öne çıkar.

Çıkış Fiderleri ve Tali Panolar

Motor besleme, tali pano besleme, kompanzasyon ve aydınlatma gibi çıkışlarda MCCB’ler hem yer tasarrufu hem maliyet açısından üstündür. Pano içinde çok sayıda fider olduğunda, MCCB’lerin kompakt yapısı panonun toplam boyutunu ve dolayısıyla bara seçimini doğrudan etkiler.

Örnek Hesap: Trafo Gücüne Göre Ana Şalter

1600 kVA, 34,5/0,4 kV, %6 kısa devre gerilimine (uk) sahip bir trafo düşünelim.

Anma akımı:

I = S / (√3 × U) = 1.600.000 / (1,732 × 400) ≈ 2309 A

Trafo sekonder kısa devre akımı (şebeke empedansı ihmal edilerek):

Ik ≈ I / uk = 2309 / 0,06 ≈ 38,5 kA

Bu durumda ana giriş için 2500 A anma akımlı, Icu değeri en az 50 kA olan ve yüksek Icw değerine sahip bir ACB uygun olur. Şebeke empedansı ihmal edildiği için bu hesap güvenli tarafta kalır; nihai seçimde detaylı kısa devre hesabı yapılmalıdır.

Aynı hesabı 630 kVA’lık bir trafo için yaptığımızda anma akımı yaklaşık 909 A çıkar. Bu noktada 1000 A’lık bir MCCB de 1000 A’lık bir ACB de teknik olarak uygulanabilir. Karar, şu sorulara verilecek yanıtlara bağlıdır:

• Tesiste bir alt kademe kesiciyle tam selektivite isteniyor mu?
• Şalterin çekmeceli olması işletme açısından gerekli mi?
• Jeneratör veya ikinci trafo ile otomatik transfer yapılacak mı?
• Pano iç hacmi kısıtlı mı?

Üç Kutuplu mu, Dört Kutuplu mu?

Şalter seçiminde sıkça atlanan bir diğer karar kutup sayısıdır. Üç kutuplu şalterler yalnızca faz iletkenlerini açar; nötr iletkeni sürekli bağlı kalır. Dört kutuplu şalterler ise nötrü de fazlarla birlikte açar.

Dört kutuplu şalter genellikle şu durumlarda tercih edilir:

• Trafo ve jeneratör gibi iki farklı kaynak arasında transfer yapılan sistemlerde nötrün de ayrılması gerektiğinde
• TT topraklama sistemlerinde ve bazı TN-S uygulamalarında nötrün ayrılması güvenlik açısından istendiğinde
• Harmonik yükü yüksek tesislerde nötr akımının da korunması gerektiğinde

Harmonik akımların yoğun olduğu tesislerde nötr iletkeni faz akımından daha fazla akım taşıyabilir. Bu durumda elektronik koruma ünitesinin nötr koruma ayarı (örneğin %100 veya %160 nötr koruması) ayrıca değerlendirilmelidir. Hem ACB hem MCCB ailelerinde dört kutuplu seçenekler bulunur, ancak dört kutuplu ACB’ler pano boyutunu belirgin biçimde etkiler.

Aksesuarlar, Haberleşme ve Enerji İzleme

İki şalter tipi arasındaki fark yalnızca ana fonksiyonla sınırlı değildir. Aksesuar seçenekleri de kullanım alanını belirler:

• Açma bobini (şönt) ve düşük gerilim bobini: Uzaktan açma, acil durdurma ve gerilim kesildiğinde otomatik açma için kullanılır.
• Yardımcı ve arıza kontakları: Şalterin konumunu ve açma nedenini otomasyon sistemine bildirir.
• Motor mekanizması ve kapama bobini: Uzaktan kumanda ve otomatik transfer düzenekleri için gereklidir.
• Mekanik ve elektriksel kilitleme: İki kaynağın aynı anda baraya bağlanmasını önler.

Modern elektronik koruma üniteleri ise şalteri bir ölçüm noktasına dönüştürür. Akım, gerilim, güç, enerji, harmonik ve güç faktörü bilgileri Modbus veya benzeri protokollerle enerji yönetim sistemine aktarılabilir. Kontak aşınma bilgisi, işlem sayacı ve açma geçmişi gibi veriler sayesinde bakım, takvime göre değil gerçek ihtiyaca göre planlanabilir. Bu yaklaşım, özellikle çok sayıda ana şalterin bulunduğu büyük tesislerde bakım maliyetlerini düşürür ve beklenmedik arızaların önüne geçer.

Seçimde Yapılan Yaygın Hatalar

• Yalnızca anma akımına bakmak: Kesme kapasitesi tesisin olası kısa devre akımının altında kalan bir şalter, arıza anında akımı kesemeyebilir.
• Icu ile Ics’yi karıştırmak: Kesintisiz işletmenin kritik olduğu tesislerde Ics değerinin olası kısa devre akımını karşılaması tercih edilir.
• Selektiviteyi sonradan düşünmek: Ana şalter ile fider şalterlerinin koordinasyonu proje aşamasında kurulmazsa bir motor çıkışındaki arıza tüm tesisi karanlıkta bırakabilir.
• Ortam sıcaklığını ihmal etmek: Şalterlerin anma akımı belirli bir referans sıcaklığa göre verilir. Sıcak panolarda değer düşürme (derating) uygulanmalıdır.

Sıkça Sorulan Sorular

MCCB ana şalter olarak kullanılabilir mi?

Evet. Özellikle 1000 A’ya kadar olan girişlerde ve selektivite ihtiyacının sınırlı olduğu sistemlerde MCCB ana şalter olarak sık kullanılır. Yüksek akım, yüksek Icw ve çekmeceli yapı gerektiğinde ACB tercih edilir.

ACB’nin bakımı ne sıklıkla yapılmalı?

Bakım periyodu üretici talimatına, açma-kapama sayısına ve ortam koşullarına bağlıdır. Genel uygulama, yılda bir görsel ve fonksiyonel kontrol ile belirli işlem sayısı veya ağır bir kısa devre sonrasında kontak ve ark hücresi muayenesidir.

Açık tip şalter ile kompakt şalter aynı panoda kullanılabilir mi?

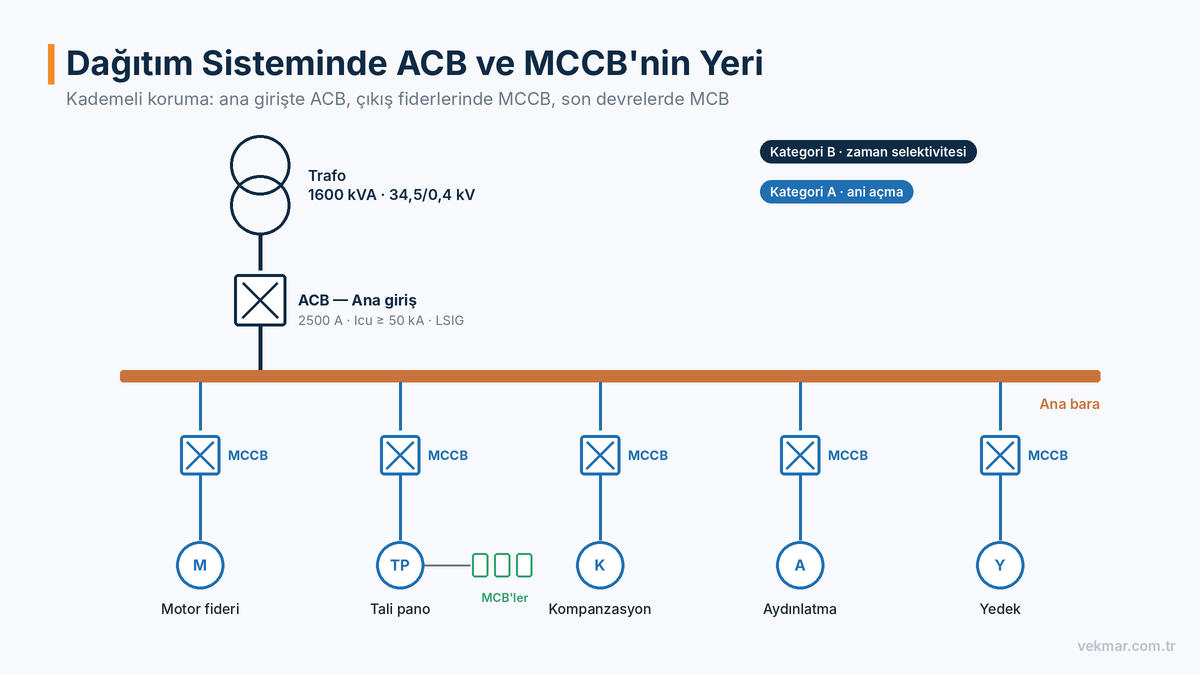

Kullanılır ve bu en yaygın yapıdır. Ana girişte ACB, çıkışlarda MCCB, son kullanıcıya yakın devrelerde ise minyatür devre kesiciler (MCB) bulunan kademeli bir yapı kurulur.

Doğru Şalter, Kesintisiz Tesis

ACB ve MCCB birbirinin rakibi değil, aynı dağıtım sisteminin farklı katmanlarında görev yapan tamamlayıcı cihazlardır. Açık tip şalter, yüksek akım ve kısa süreli dayanım gerektiren ana noktalarda; kompakt şalter ise çok sayıda çıkışın kompakt ve ekonomik biçimde korunması gereken fiderlerde öne çıkar.
