Elektrik Panolarında IP Koruma Sınıfları Nedir? IP54, IP55 ve IP65 Arasındaki Farklar

Bir elektrik panosunun teknik föyüne baktığınızda karşınıza çıkan ilk bilgilerden biri IP değeridir. IP54, IP55, IP65… Rakamlar birbirine çok yakın görünür, fiyat farkı da çoğu zaman göz ardı edilecek kadar küçüktür. Ancak sahada yanlış seçilmiş bir koruma sınıfı; nem nedeniyle oksitlenmiş klemensler, toz birikmesinden kaynaklanan yüzeysel atlamalar ve beklenmedik kesici açmaları olarak geri döner. Tersi de geçerlidir: gereğinden yüksek bir IP sınıfı, ısıyı içeride hapseder ve cihazların ömrünü kısaltır.

Bu yazıda pano IP koruma sınıflarının ne anlama geldiğini, IP54, IP55 ve IP65 arasındaki farkların test koşullarında nasıl ortaya çıktığını ve proje aşamasında doğru sınıfın nasıl belirleneceğini sahadan örneklerle anlatıyoruz.

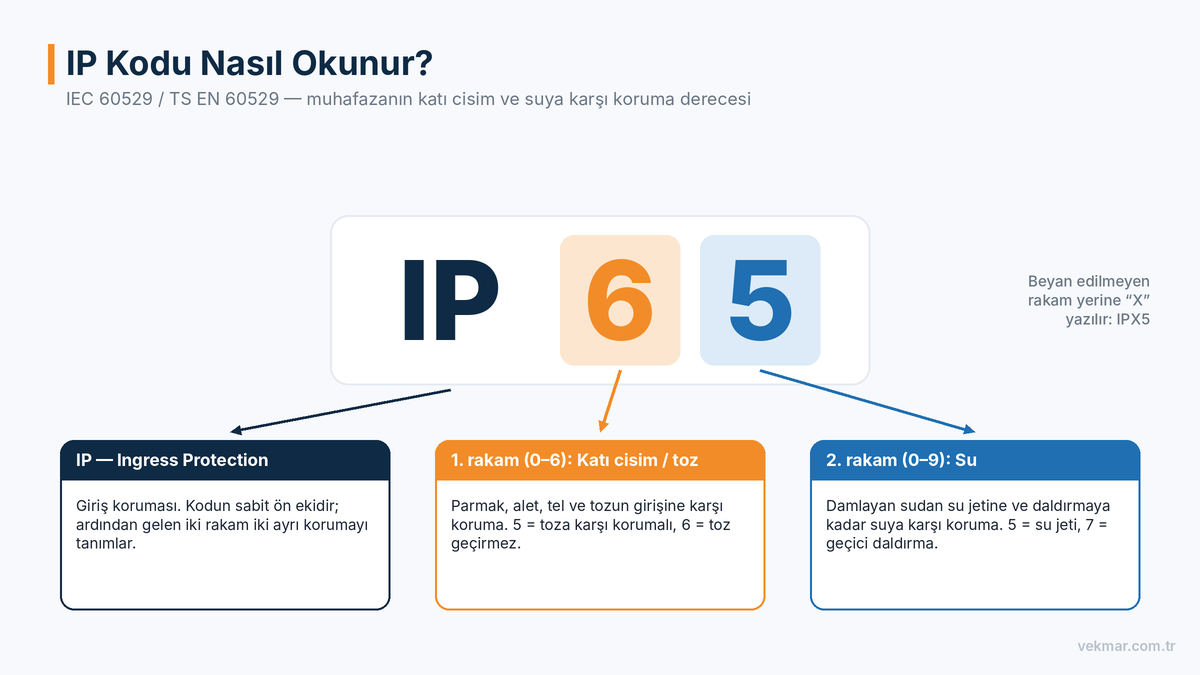

IP Kodu Ne Anlatır?

IP, İngilizce “Ingress Protection” ifadesinin kısaltmasıdır ve bir muhafazanın dışarıdan gelen katı cisimlere ve suya karşı ne düzeyde koruma sağladığını gösterir. Kodun dayandığı uluslararası standart IEC 60529’dur; Türkiye’de aynı standart TS EN 60529 adıyla uygulanır. Alçak gerilim panoları için temel standart olan IEC 61439 serisi de muhafaza koruma derecesini doğrudan bu standarda atıfla tanımlar.

Kodun yapısı basittir: “IP” harflerinin ardından iki rakam gelir.

• Birinci rakam (0–6): Katı cisimlere ve toza karşı korumayı gösterir. Aynı zamanda tehlikeli parçalara erişime karşı (örneğin parmak veya aletle temas) korumayı da ifade eder.
• İkinci rakam (0–9): Suya karşı korumayı gösterir. Damlayan sudan basınçlı ve sıcak su jetine kadar uzanan bir skala vardır.

Bu iki rakam birbirinden bağımsızdır. Toza karşı mükemmel korunan bir muhafaza suya karşı zayıf olabilir ya da tam tersi. Bir özellik test edilmemişse veya beyan edilmiyorsa o rakamın yerine “X” yazılır. IPX5 ifadesi, suya karşı 5 seviyesinde koruma sağlandığını ama katı cisim korumasının beyan edilmediğini gösterir.

Standart, gerektiğinde iki rakamın arkasına ek harfler de eklenmesine izin verir. A, B, C ve D harfleri tehlikeli parçalara erişime karşı korumayı (el sırtı, parmak, alet, tel) ayrıca vurgular. H, M, S ve W gibi tamamlayıcı harfler ise yüksek gerilim cihazı, hareket hâlindeyken test, durağan hâlde test ve belirli hava koşulları gibi özel durumları belirtir. Pano tarafında en sık karşılaşılan örnek IPXXB’dir; pano kapağı açıldığında gerilimli parçalara parmakla dokunulamayacağını ifade eder.

Birinci Rakam: Katı Cisim ve Toz Koruması

Birinci rakamın 1 ile 4 arasındaki değerleri, belirli çaptaki bir test probunun muhafazanın içine girip girmediğine bakılarak doğrulanır. 5 ve 6 ise doğrudan tozla ilgilidir.

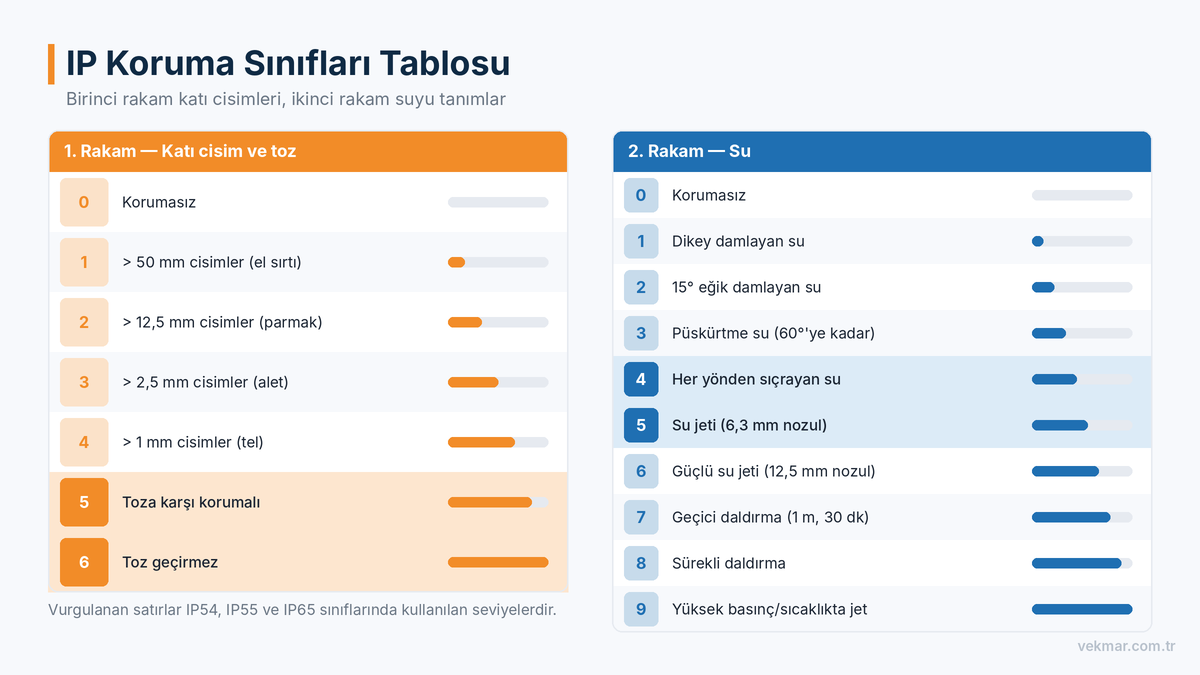

Rakam	Koruma	Test yaklaşımı
0	Korumasız	Test yok
1	50 mm’den büyük cisimler	50 mm çaplı küre girmemeli
2	12,5 mm’den büyük cisimler (parmak)	12,5 mm küre ve test parmağı
3	2,5 mm’den büyük cisimler (alet)	2,5 mm çaplı tel
4	1 mm’den büyük cisimler (ince tel)	1 mm çaplı tel
5	Toza karşı korumalı	Talk tozu odası; sınırlı giriş kabul edilir
6	Toz geçirmez	Talk tozu odası; hiç toz girmemeli

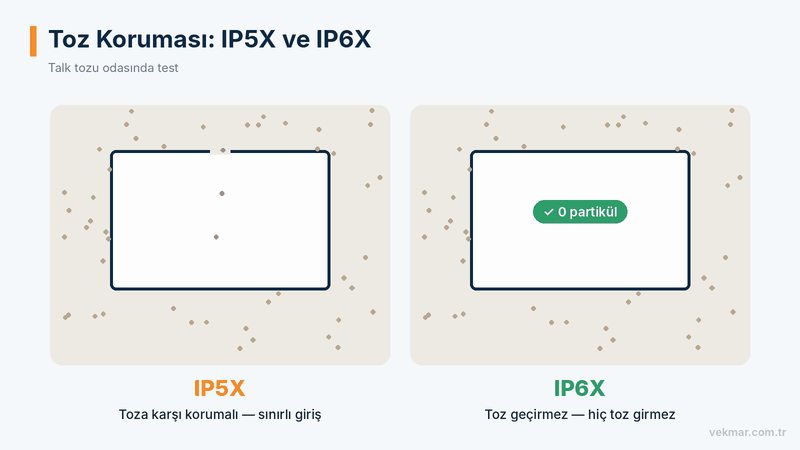

5 ile 6 arasındaki fark, sahada en çok karıştırılan konudur. IP5X sınıfında muhafazanın içine bir miktar toz girebilir; standardın şartı, bu tozun cihazın çalışmasını veya güvenliğini bozacak miktarda olmamasıdır. IP6X’te ise test sonunda muhafazanın içinde toz bulunmamalıdır. Test, ince talk tozunun havada asılı tutulduğu bir odada ve gerektiğinde muhafazanın içinde hafif bir vakum oluşturularak yapılır; vakum, tozu contalardaki en küçük boşluklardan içeri çekmeye zorlar.

Toz yalnızca kirlilik değildir. Çimento, un, tekstil elyafı ya da metal talaşı gibi iletken veya nem tutan tozlar, bara mesnetleri ve klemensler üzerinde ince bir tabaka oluşturur. Bu tabaka nemle birleştiğinde yüzeysel kaçak akım yolları ortaya çıkar. Toz ortamındaki tesislerde 5 ile 6 arasındaki fark, bakım periyodunu da doğrudan etkiler.

İkinci Rakam: Suya Karşı Koruma

İkinci rakam, suyun muhafazaya hangi şekilde ve ne şiddette geldiğini tanımlar. Test koşulları oldukça somuttur.

Rakam	Koruma	Özet test koşulu
0	Korumasız	Test yok
1	Dikey damlayan su	Damlatma düzeneği
2	15° eğikken damlayan su	Muhafaza 15° eğilerek damlatma
3	Püskürtme su	Dikeyden 60°’ye kadar açıyla su
4	Sıçrayan su	Her yönden sıçrayan su

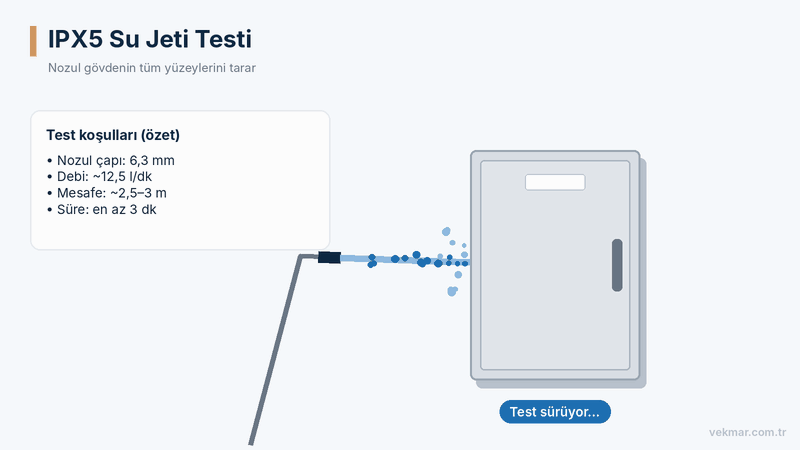

5	Su jeti	6,3 mm nozul, yaklaşık 12,5 l/dk
6	Güçlü su jeti	12,5 mm nozul, yaklaşık 100 l/dk
7	Geçici daldırma	1 m derinliğe kadar, 30 dakika
8	Sürekli daldırma	Üretici ile kullanıcının belirlediği koşullar
9	Yüksek basınç ve sıcaklıkta su jeti	Yaklaşık 80 °C su, yüksek basınç



Burada dikkat edilmesi gereken bir ayrıntı var: 6’ya kadar olan değerler alt seviyeleri de kapsar. IPX5 sertifikalı bir muhafaza IPX4 şartlarını da sağlar. Ancak 7 ve 8, daldırma testleridir ve jet testlerini otomatik olarak kapsamaz. Bir muhafaza hem jete hem daldırmaya dayanıklıysa her iki değer birlikte yazılır; “IPX6/IPX7” şeklindeki çift işaretleme bu yüzden vardır.

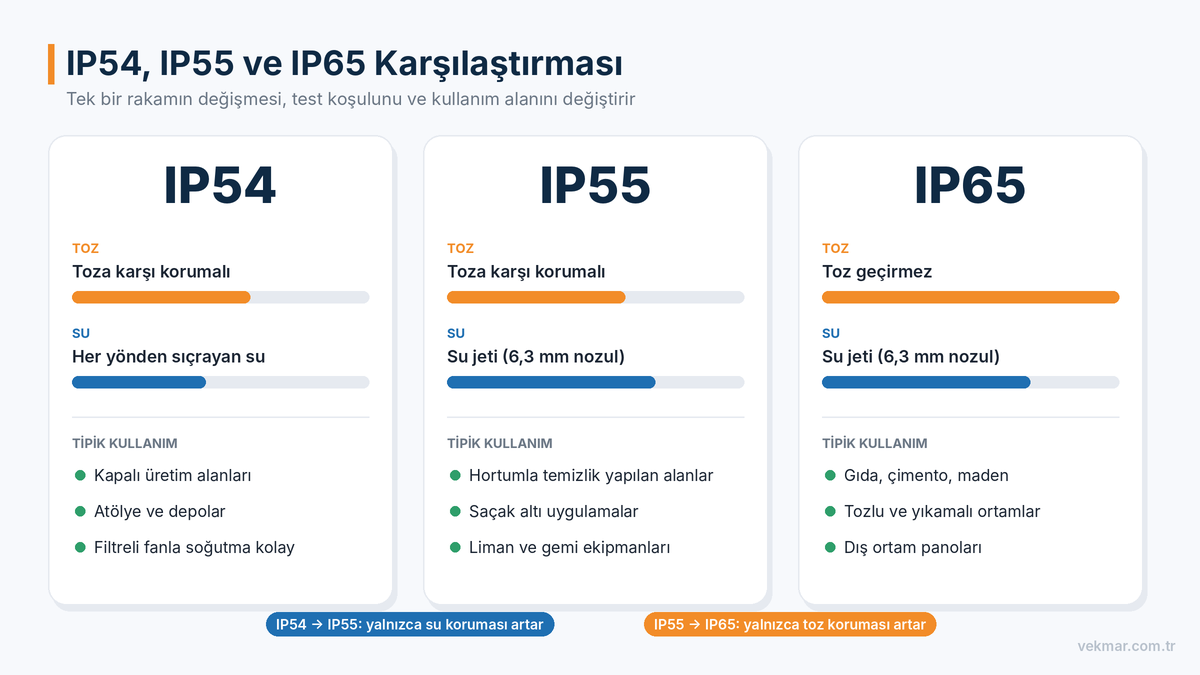

IP54, IP55 ve IP65 Arasındaki Farklar

Endüstriyel pano projelerinde en çok tartışılan üç değer budur. Kâğıt üzerinde aralarındaki fark tek bir rakam gibi görünse de test koşulları birbirinden belirgin biçimde ayrılır.

IP54: Toza Karşı Korumalı, Sıçrayan Suya Dayanıklı

IP54 bir panoya sınırlı miktarda toz girebilir ama bu toz işletmeyi bozmaz. Su tarafında ise her yönden sıçrayan suya karşı koruma vardır. Kapalı üretim alanları, depo ve atölye gibi ortamlarda, yağmura doğrudan maruz kalmayan ve yıkama yapılmayan yerlerde yaygın bir tercihtir. IP54’ün önemli bir avantajı, filtreli fan ve menfezlerle cebri havalandırmaya uygun olmasıdır. IP54 sınıfında filtreli fan setleri kolayca bulunur; bu da ısı yükü yüksek panolarda büyük kolaylık sağlar.

IP55: Toza Karşı Korumalı, Su Jetine Dayanıklı

IP55, toz tarafında IP54 ile aynıdır. Fark, suya karşı korumadadır: IP55 bir muhafaza, belirli bir mesafeden gelen su jetine karşı test edilmiştir. Hortumla temizlik yapılan alanlar, açık hava ile kapalı alan arasındaki saçak altı uygulamalar, gemi ve liman ekipmanları gibi yerlerde IP55 mantıklı bir seçimdir. Yine de IP55 “toz geçirmez” anlamına gelmez; tozlu ve ıslak ortam bir arada ise bir üst sınıfı düşünmek gerekir.

IP65: Toz Geçirmez, Su Jetine Dayanıklı

IP65’te su tarafı IP55 ile aynıdır, ancak toz tarafında tam sızdırmazlık vardır. Gıda işleme, maden, çimento, kâğıt ve tekstil gibi yoğun toz ve yıkama gerektiren sektörler ile dış ortam uygulamaları IP65’in tipik kullanım alanlarıdır. Toz geçirmezlik, contalı kapak, contalı kablo girişleri ve sızdırmaz montaj elemanları gerektirir. Bu da panonun doğal havalandırma imkânını büyük ölçüde ortadan kaldırır.

Pratik bir özet:

• IP54 → IP55: Değişen tek şey su korumasıdır (sıçrayan su yerine su jeti).
• IP55 → IP65: Değişen tek şey toz korumasıdır (toza karşı korumalı yerine toz geçirmez).
• IP54 → IP65: Hem toz hem su koruması bir üst seviyeye çıkar.

IP Sınıfı Yükseldikçe Ne Değişir? Isı ve Yoğuşma Etkisi

Daha yüksek IP sınıfı her zaman daha iyi değildir. Koruma sınıfı arttıkça muhafazanın hava değişimi azalır. Bunun iki önemli sonucu vardır.

Birincisi ısıdır. Kesiciler, sürücüler, kontaktörler ve baralar çalışırken ısı üretir. IP2X veya IP31 bir panoda bu ısının önemli bir kısmı doğal konveksiyonla dışarı atılırken IP65 bir panoda ısı neredeyse yalnızca gövde yüzeyinden yayılarak uzaklaşır. Sonuçta iç sıcaklık yükselir ve cihazların akım taşıma kapasitesi düşer. IEC 61439, pano içi sıcaklık artışının doğrulanmasını zorunlu tutar; IP sınıfı değiştiğinde bu doğrulamanın da yenilenmesi gerekir. Pano ısınması konusunu ayrıntılı ele aldığımız elektrik panolarında sıcaklık artışı yazımız bu noktada iyi bir tamamlayıcıdır.

İkincisi yoğuşmadır. Sızdırmaz bir pano gündüz ısınıp gece soğuduğunda içeride hapsolan nem, soğuk yüzeylerde yoğuşur. Özellikle dış ortamdaki IP65 panolarda, kapak içinden damlayan su ve klemenslerde oksitlenme sık görülen arızalardandır. Bu nedenle yüksek IP sınıflı panolarda termostat ve higrostatla kontrol edilen pano ısıtıcıları, gerektiğinde IP değerini bozmayan nefes alma (havalandırma) tapaları ve yoğuşma suyu tahliyesi düşünülmelidir.

Kablo Girişleri ve Aksesuarlar: Zincirin En Zayıf Halkası

Bir panonun IP değeri, gövde tek başına test edildiğinde elde edilen değerdir. Sahada ise panoya rakorlar, kablo girişleri, fanlar, göstergeler, kapak kilitleri ve butonlar eklenir. Bu elemanlardan herhangi birinin IP değeri gövdeden düşükse panonun gerçek koruma seviyesi de o elemana iner.

Sık yapılan hatalar şunlardır:

• IP65 gövdeye IP54 filtreli fan eklenmesi
• Kapak üzerine yeterli IP sınıfı olmayan buton, sinyal lambası veya ölçü aleti monte edilmesi
• Kablo çapına uymayan rakor kullanılması ya da kullanılmayan giriş deliklerinin kör tapayla kapatılmaması
• Taban kablo girişinin açık bırakılması veya fırça contanın yanlış monte edilmesi
• Bakım sonrasında kapak contasının ezilmiş, yırtılmış ya da yerinden çıkmış hâlde bırakılması

Elektrik panosu seçerken nelere dikkat edilmesi gerektiğini anlattığımız yazıda da vurguladığımız gibi, pano yalnızca bir sac kutu değildir; içindeki her bileşenle birlikte bir sistem olarak değerlendirilmelidir.

IP Kodu ile IK Kodu Arasındaki Fark

IP kodu darbe dayanımı hakkında bilgi vermez. Mekanik darbelere karşı koruma IEC 62262 standardında tanımlanan IK koduyla belirtilir. IK00’dan IK10’a uzanan bu skala, muhafazanın belirli enerjideki darbelere ne kadar dayandığını gösterir. Forklift trafiğinin olduğu depolar, otoparklar veya kamuya açık alanlardaki panolarda IP değeriyle birlikte IK değerinin de şartnameye yazılması gerekir.

NEMA ile IP Arasında Doğrudan Eşdeğerlik Var mı?

Amerikan menşeli projelerde IP yerine NEMA muhafaza tipleriyle karşılaşabilirsiniz. Kabaca NEMA 12’nin IP54/IP55’e, NEMA 4’ün IP65/IP66’ya yakın olduğu söylenir. Ancak NEMA sınıflandırması korozyon, buzlanma ve yağ gibi ek koşulları da içerir; test yöntemleri farklıdır. Bu nedenle tablolardaki eşleştirmeler yalnızca yaklaşık bir fikir verir. NEMA tipinden IP’ye geçiş yapılabilir ama tersine, yani IP değerinden NEMA tipine, doğrudan geçmek doğru değildir.

Ortama Göre Pano IP Koruma Sınıfı Nasıl Seçilir?

Doğru sınıfı belirlemek için dört soruyu sırayla sormak işe yarar:

1. Pano iç mekânda mı, dış mekânda mı? Elektrik odası gibi kontrollü ortamlarda IP31–IP41 çoğu zaman yeterlidir. Dış ortamda en az IP54, tercihen IP55 veya IP65 düşünülmelidir. Dış ortamda UV dayanımı ve güneş ışınımından kaynaklanan ek ısı da ayrıca hesaba katılmalıdır.
2. Ortamda ne tür toz var? Ahşap, un, çimento, metal tozu ya da elyaf varsa IP6X’e yönelin. Sıradan atölye tozu için IP5X genellikle yeterlidir.
3. Su panoya nasıl ulaşıyor? Yalnızca sıçrama riski varsa IPX4, hortumla yıkama yapılıyorsa IPX5 veya IPX6, su baskını ihtimali varsa daldırma sınıfları değerlendirilmelidir.
4. Panonun ısı yükü ne kadar? Yüksek güçlü sürücü, soft starter veya kompanzasyon panolarında IP sınıfını yükseltmek, ısı uzaklaştırma çözümünü de değiştirir. Bu durumda klima, hava-hava eşanjörü veya filtreli fan kombinasyonları sınıfla uyumlu seçilmelidir.

Kabaca bir başlangıç tablosu şöyle özetlenebilir:

Ortam	Önerilen başlangıç sınıfı
Elektrik odası, kuru ve temiz	IP31 – IP41
Üretim alanı, kapalı, normal toz	IP54
Saçak altı, hortumla temizlik	IP55
Tozlu ve yıkamalı endüstri (gıda, çimento, maden)	IP65 – IP66
Dış ortam, doğrudan yağmur ve rüzgâr	IP55 – IP65 (UV dayanımlı gövde, ısıtıcı)



Bu tablo bir başlangıç noktasıdır; nihai karar ortam koşullarının, ısı hesabının ve işletme bakım alışkanlıklarının birlikte değerlendirilmesiyle verilmelidir.

Sahada Sık Karşılaşılan Bir Senaryo

Bir gıda fabrikasının dolum hattındaki motor kontrol panosunu düşünelim. Üretim sonunda hat, basınçlı su ve köpükle yıkanıyor. Proje aşamasında pano IP54 olarak seçilmiş, çünkü bu sınıfın fiyatı daha uygun ve filtreli fanla soğutma kolay. Birkaç ay sonra yıkama sırasında fan filtrelerinden su girdiği, kontaktör bobinlerinde ve klemenslerde oksitlenme başladığı görülüyor.

Bu senaryoda çözüm, panoyu yalnızca IP65’e yükseltmek değildir. IP65’e geçildiğinde fanın yerine hava-hava eşanjörü ya da pano kliması gerekir, kablo girişleri contalı rakorlarla yenilenir ve iç sıcaklık yeniden hesaplanır. Doğru seçim, ilk günden ortamın gerçek koşulları yazılarak yapılmış olsaydı hem maliyet hem duruş süresi açısından çok daha avantajlı olurdu.

Sıkça Sorulan Sorular

IP65 mi daha iyi, IP55 mi?

Su tarafında ikisi de aynı jet testinden geçer. Fark tozdadır: IP65 toz geçirmezdir. Tozsuz bir ortamda IP55 yeterliyken toz ve yıkamanın birlikte olduğu bir ortamda IP65 tercih edilmelidir.

IP54 pano dış ortamda kullanılabilir mi?

Doğrudan yağmura maruz kalmayan, saçak altı gibi korunaklı yerlerde kullanılabilir. Yatay yağmur, rüzgârla gelen toz ve hortumla temizlik söz konusuysa IP55 veya IP65 daha güvenli bir seçimdir.

IP67 bir muhafaza otomatik olarak IP66’yı da sağlar mı?

Hayır. 7 ve 8 daldırma testleridir ve jet testlerini kapsamaz. Hem jet hem daldırma koruması gerekiyorsa ürünün her iki değeri ayrı ayrı taşıması gerekir.

Panoya fan eklemek IP sınıfını düşürür mü?

Fanın kendi IP değeri gövdeden düşükse evet. Fan ve çıkış filtresi, panonun hedef sınıfıyla uyumlu seçilmelidir. IP54 üzerindeki sınıflarda genellikle fan yerine kapalı devre soğutma tercih edilir.

Doğru Koruma Sınıfı, Uzun Ömürlü Pano

Pano IP koruma sınıfları, katalogdaki küçük bir satır gibi görünse de tesisin işletme güvenliğini, bakım maliyetini ve cihaz ömrünü doğrudan etkiler. IP54, IP55 ve IP65 arasındaki farkı test koşullarıyla birlikte bilmek, hem gereğinden düşük hem de gereğinden yüksek seçimlerin önüne geçer.
