Selektivite Nedir? Elektrik Dağıtım Sistemlerinde Koruma Koordinasyonu

Bir fabrikada tek bir motorun kablosunda oluşan kısa devre, bütün üretim hattını durdurmamalıdır. Bir otel odasındaki prizde yaşanan arıza, tüm katın karanlıkta kalmasına yol açmamalıdır. Ancak sahada bunun tam tersi sıkça yaşanır: Arıza küçük bir çıkışta olur, açan ise ana şalterdir. Bu durumun teknik adı selektivite eksikliğidir.

Bu yazıda selektivite nedir sorusunu yanıtlıyor, şalter selektivitesinin hangi yöntemlerle sağlandığını, kaskad koruma ile ilişkisini ve OG–AG koruma koordinasyonunda dikkat edilmesi gereken noktaları anlatıyoruz.

Selektivite Nedir?

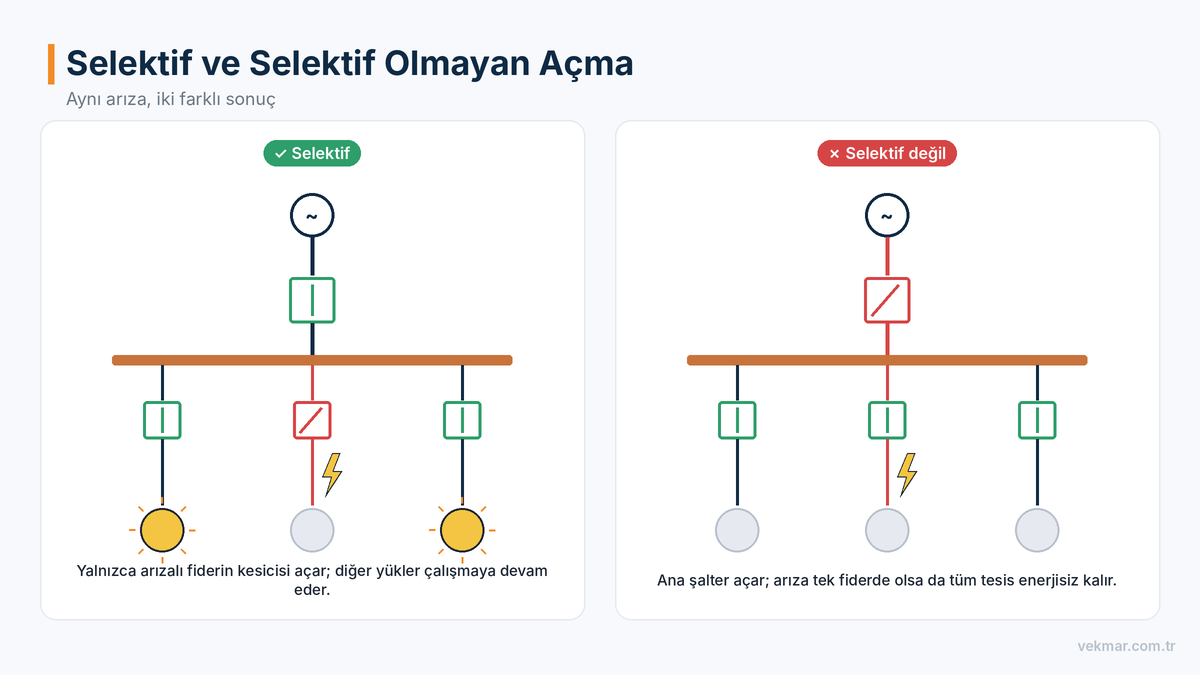

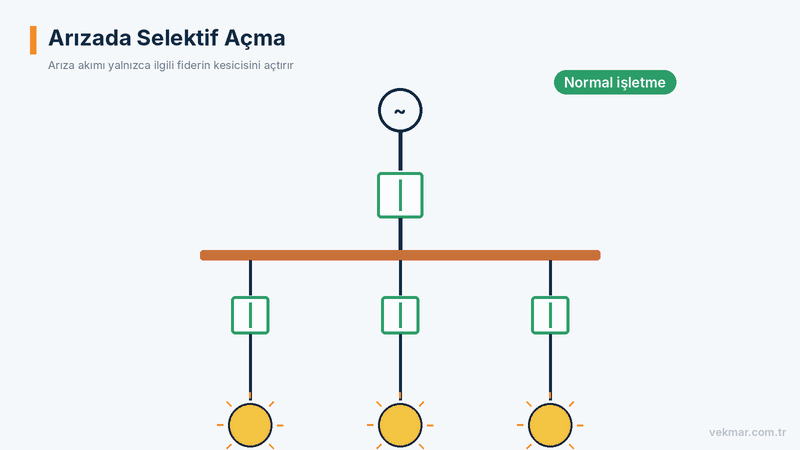

Selektivite (seçicilik, ayırt edicilik), bir arıza durumunda yalnızca arızaya en yakın koruma cihazının açması, üst kademedeki koruma cihazlarının ise kapalı kalmaya devam etmesidir. Böylece arıza izole edilir, sistemin sağlıklı kalan bölümü enerjili kalır.

IEC 60947-2 standardı, alçak gerilim devre kesicileri arasındaki selektiviteyi iki kategoride tanımlar:

• Tam (toplam) selektivite: Alt kesicinin kesebileceği en yüksek arıza akımına kadar yalnızca alt kesici açar.
• Kısmi selektivite: Belirli bir akım değerine kadar yalnızca alt kesici açar. Bu değerin üzerindeki arızalarda her iki kesici birlikte açabilir. Bu sınır değere selektivite sınır akımı (Is)

Selektivitenin amacı yalnızca konfor değildir. Hastane, veri merkezi, sürekli proses tesisleri ve güvenlik sistemleri gibi uygulamalarda gereksiz bir enerji kesintisi doğrudan can güvenliği, veri kaybı veya ciddi üretim kayıpları anlamına gelir.

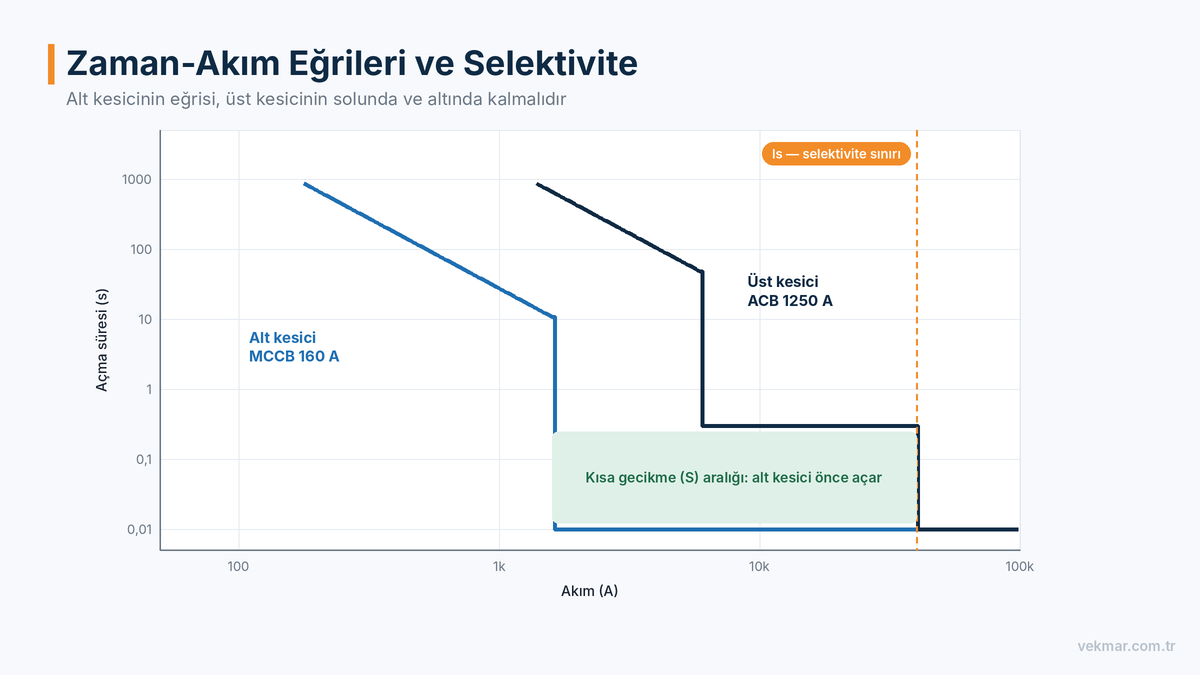

Selektivite Nasıl Okunur? Zaman-Akım Eğrileri

Her koruma cihazının bir zaman-akım eğrisi vardır. Bu eğri, cihazın hangi akımda ne kadar sürede açacağını gösterir. Selektiviteyi değerlendirmenin en temel yolu, üst ve alt koruma cihazlarının eğrilerini aynı grafik üzerinde karşılaştırmaktır.

Kural basittir: Alt cihazın eğrisi, ilgili akım aralığının tamamında üst cihazın eğrisinin solunda ve altında kalmalıdır. Eğriler hiçbir noktada kesişmiyor veya örtüşmüyorsa selektivite vardır. Kesiştikleri nokta ise selektivite sınırını gösterir.

Ancak yüksek kısa devre akımlarında eğriler tek başına yeterli değildir. Çünkü birkaç milisaniyelik bölgede kesicilerin akım sınırlama davranışı ve geçen enerji (I²t) belirleyici olur. Bu bölgedeki selektivite, üreticilerin test sonuçlarına dayanan selektivite tablolarıyla doğrulanır. Aynı üreticinin kesici aileleri arasında bu tablolar genellikle ayrıntılı biçimde yayımlanır.

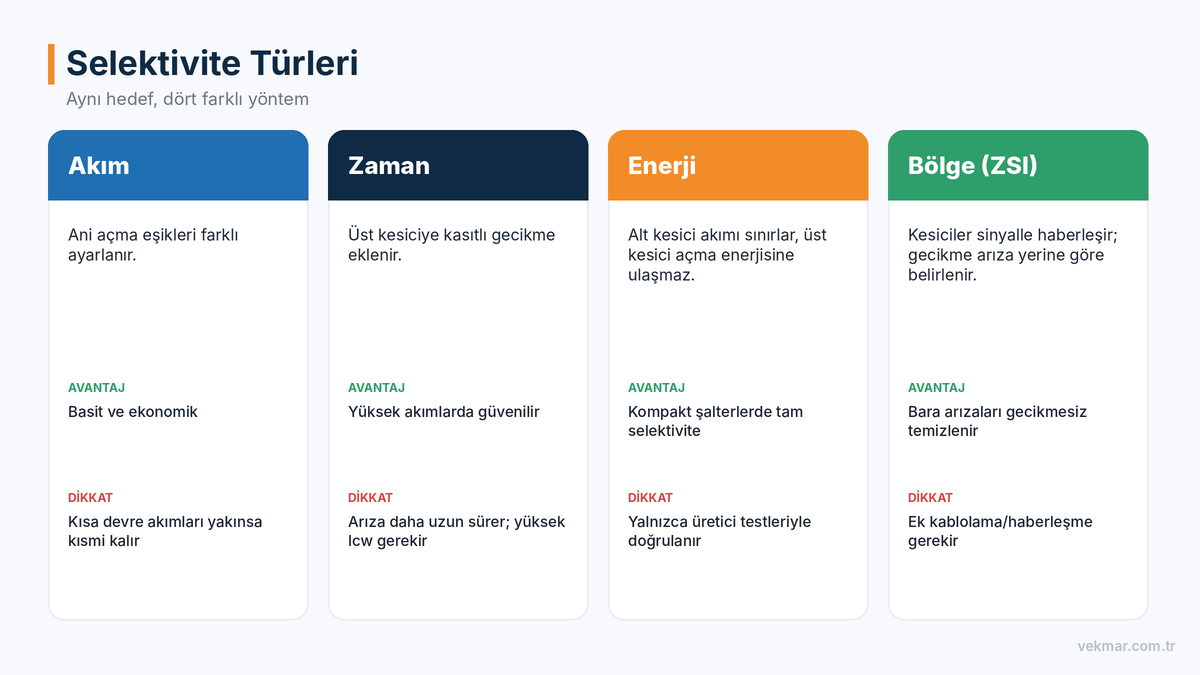

Selektivite Türleri

1. Akım Selektivitesi

Üst ve alt kesicinin ani (manyetik) açma eşikleri farklı ayarlanır. Arıza akımı alt kesicinin eşiğini aşıp üst kesicinin eşiğinin altında kaldığı sürece yalnızca alt kesici açar.

Bu yöntem basit ve ekonomiktir. Özellikle uzun kablolar nedeniyle kısa devre akımının belirgin biçimde düştüğü tali dağıtımlarda iyi çalışır. Ancak iki kesicinin bulunduğu noktalardaki kısa devre akımları birbirine yakınsa yalnızca kısmi selektivite sağlar.

2. Zaman Selektivitesi

Üst kesiciye kasıtlı bir gecikme eklenir. Arıza durumunda üst kesici, alt kesicinin arızayı temizlemesi için belirli bir süre bekler. Bunun için üst kesicinin bu süre boyunca kısa devre akımına dayanabilmesi, yani yüksek Icw (kısa süreli dayanım akımı) değerine sahip olması gerekir.

Bu nedenle zaman selektivitesi genellikle ana girişte bulunan ve kısa gecikmeli (S) koruma fonksiyonu olan açık tip şalterlerle uygulanır. ACB ve MCCB arasındaki farkları anlattığımız yazıda bu konunun ayrıntılarına değinmiştik.

Zaman selektivitesinin bedeli, arızanın sistemde daha uzun süre kalmasıdır. Bu da bara sistemine ve kablolara daha fazla ısıl ve dinamik zorlanma demektir. Ayrıca gecikme süresi arttıkça ark enerjisi de artar.

3. Enerji Selektivitesi

Akım sınırlayıcı kesicilerde kontaklar, kısa devre akımı tepe değerine ulaşmadan açılmaya başlar ve akımı sınırlar. Alt kesici akımı yeterince hızlı ve güçlü biçimde sınırladığında, üst kesiciye ulaşan enerji onun açma eşiğine yetişmez. Böylece üst kesici kapalı kalır.

Enerji selektivitesi, aynı ailenin farklı boydaki kompakt şalterleri arasında yüksek kısa devre akımlarında bile tam selektivite sağlayabilir. Ancak bu davranış yalnızca üretici testleriyle doğrulanabilir; farklı markaların kesicilerini bir arada kullanırken bu tür bir selektiviteye güvenmek doğru değildir.

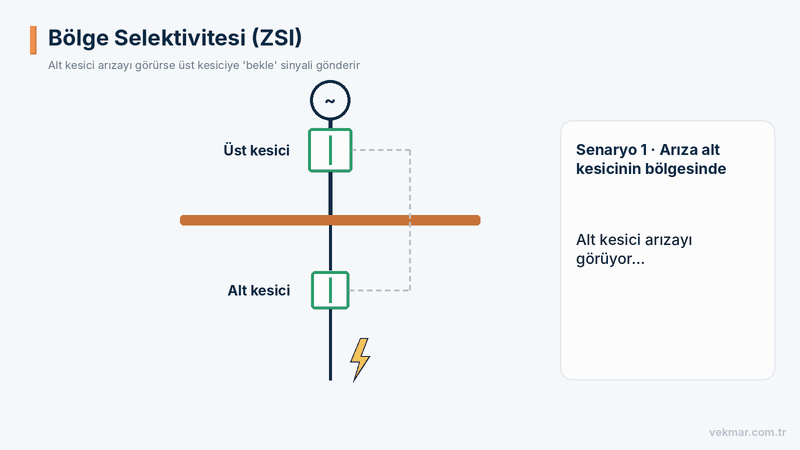

4. Bölge (Lojik) Selektivitesi – ZSI

Bölge selektivitesinde (Zone Selective Interlocking) kesiciler, birbirine kablo veya haberleşme hattıyla bağlıdır. Bir arıza olduğunda arıza akımını gören alt kesici, üst kesiciye bir bekleme (kısıtlama) sinyali gönderir:

• Arıza alt kesicinin bölgesindeyse üst kesici sinyali alır ve ayarlı gecikmesini uygular; arızayı alt kesici temizler.
• Arıza iki kesici arasındaysa (örneğin ana barada) üst kesici hiçbir sinyal almaz ve gecikmesiz açar.

Bu yöntemin en büyük avantajı, zaman selektivitesinin dezavantajını ortadan kaldırmasıdır. Ana barada oluşan bir arıza beklenmeden temizlendiği için ısıl ve dinamik zorlanmalar ile ark enerjisi azalır.

Selektivite ve Kaskad (Back-up) Koruma

Kaskad koruma, alt kesicinin kesme kapasitesinin tesis noktasındaki kısa devre akımından düşük olduğu durumlarda, üst kesicinin akım sınırlama özelliğinden yararlanarak alt kesiciye destek olmasıdır. Bu sayede daha düşük kesme kapasiteli ve ekonomik kesiciler kullanılabilir.

Burada bir çelişki vardır: Kaskad korumada üst kesici arızaya yardım etmek için müdahale eder, selektivitede ise üst kesicinin müdahale etmemesi istenir. Bu nedenle kaskad koruma uygulanan bir noktada selektivite genellikle kısmi kalır. Proje aşamasında hangi hedefin öncelikli olduğuna karar verilmeli ve üretici tablolarıyla her iki durum ayrıca doğrulanmalıdır.

Selektivite Nasıl Sağlanır? Adım Adım Yaklaşım

1. Tek hat şemasını ve kısa devre akımlarını belirleyin: Her pano ve çıkış noktasındaki en büyük ve en küçük kısa devre akımları hesaplanmalıdır.
2. Kademeleri tanımlayın: OG koruma rölesi, AG ana şalter, dağıtım şalterleri, tali pano şalterleri ve son devre koruma cihazları sırasıyla listelenir.
3. Koruma cihazı tiplerini seçin: Hangi kademede termik-manyetik, hangi kademede elektronik koruma ünitesi kullanılacağı belirlenir.
4. Eğrileri çakıştırın: Aşırı yük bölgesi, kısa gecikmeli bölge ve ani açma bölgesi ayrı ayrı kontrol edilir.
5. Üretici selektivite tablolarını kontrol edin: Özellikle yüksek kısa devre akımlarında eğrilerden çıkarılan sonuç tablolarla doğrulanır.
6. Ayarları sahada uygulayın ve belgeleyin: Hesaplanan ayarlar devreye alma sırasında koruma ünitelerine işlenir ve kayıt altına alınır.

OG–AG Koruma Koordinasyonu

Selektivite yalnızca alçak gerilim tarafıyla sınırlı değildir. Trafonun OG tarafındaki koruma rölesi ile AG ana şalteri arasında da koordinasyon kurulmalıdır. Aksi hâlde AG panosunda oluşan bir arıza, OG hücresindeki kesiciyi açtırabilir ve tesis tamamen enerjisiz kalır.

Dikkat edilmesi gereken başlıca noktalar:

• Trafo mıknatıslanma (inrush) akımı: Trafo enerjilendiğinde kısa süreli olarak anma akımının birkaç katı akım çekilir. OG koruma ayarları bu akıma açmayacak şekilde seçilmelidir.
• Zaman aralığı: Ardışık koruma kademeleri arasında, kesici açma süresi ve röle toleranslarını kapsayan bir güvenlik aralığı bırakılır. Modern sayısal rölelerle bu aralık genellikle 0,2–0,4 s mertebesindedir.
• Akım dönüşümü: AG tarafındaki arıza akımları, karşılaştırma için trafo dönüştürme oranıyla OG tarafına aktarılmalıdır.
• Toprak arızası koruması: OG ve AG taraflarındaki toprak arıza korumaları, trafo bağlantı grubu dikkate alınarak ayrı ayrı değerlendirilir.

OG hücrelerinin koruma rölesi ve kesici seçimini orta gerilim hücre seçimi yazımızda ele aldık; koordinasyon çalışması bu seçimin doğal devamıdır.

Kaçak Akım Rölelerinde Selektivite

Kaçak akım koruma cihazları için de selektivite geçerlidir. Örneğin üst kademede 300 mA, alt kademede 30 mA kaçak akım rölesi kullanıldığında yalnızca hassasiyet farkı yeterli olmaz. Üst kademedeki cihazın gecikmeli (S tipi) ya da ayarlanabilir gecikmeli olması gerekir. Aksi hâlde alt devredeki bir toprak kaçağı, her iki cihazın aynı anda açmasına neden olabilir.

Örnek: Üç Kademeli Bir Dağıtım Sistemi

Selektivitenin pratikte nasıl kurgulandığını basit bir örnekle görelim. 1600 kVA’lık bir trafodan beslenen bir fabrika düşünelim:

• kademe: Ana dağıtım panosu girişinde 2500 A’lik, LSIG koruma üniteli açık tip şalter
• kademe: Ana panodan tali panolara giden 400 A’lik elektronik korumalı kompakt şalterler
• kademe: Tali panolardan makinelere giden 63 A’lik minyatür devre kesiciler ve motor koruma şalterleri

Bu yapıda tipik bir kurgu şöyledir:

• kademedeki minyatür kesiciler ani açma bölgesinde, yani gecikmesiz çalışır.
• kademedeki kompakt şalterlerde ani açma eşiği, 3. kademe çıkışlarındaki olası kısa devre akımlarının üzerinde tutulur ya da enerji selektivitesi üretici tablolarıyla doğrulanır.
• kademedeki açık tip şalterde kısa gecikmeli (S) koruma etkinleştirilir; gecikme süresi 2. kademedeki şalterlerin açma süresini güvenle kapsayacak şekilde ayarlanır. Ani açma (I) fonksiyonu ya kapatılır ya da şalterin Icw değeriyle uyumlu yüksek bir değere çekilir.

Ana barada oluşabilecek bir arızanın beklenmeden temizlenmesi isteniyorsa 1. ve 2. kademe arasına bölge selektivitesi eklenir. Böylece hem çıkışlardaki arızalarda selektivite korunur hem de ana bara arızalarında gereksiz gecikme ortadan kalkar.

Selektivite Çalışmasında Kullanılan Araçlar

Küçük tesislerde selektivite, üretici eğrileri ve tabloları üzerinden elle değerlendirilebilir. Ancak çok kademeli ve çok sayıda çıkışa sahip tesislerde bu yöntem hem zaman alır hem de hata riskini artırır. Bu nedenle büyük projelerde kısa devre hesabı ve koruma koordinasyonu, kesici üreticilerinin sunduğu yazılımlar veya bağımsız güç sistemi analiz programlarıyla yapılır. Bu yazılımlar; kısa devre akımlarını hesaplar, koruma cihazlarının eğrilerini kütüphanelerinden çeker, selektivite sınırlarını raporlar ve ayar önerileri sunar.

Yazılım sonuçlarının da sahada doğrulanması gerekir. Koruma ünitelerine girilen ayarların hesaplanan değerlerle aynı olduğu devreye alma sırasında kontrol edilmeli ve kayıt altına alınmalıdır.

Sahada Sık Yapılan Hatalar

• Selektiviteyi yalnızca anma akımı oranına göre değerlendirmek: “Üstteki 400 A, alttaki 100 A, nasıl olsa selektif” yaklaşımı yanıltıcıdır. Kısa devre bölgesindeki davranış ayrıca kontrol edilmelidir.
• Elektronik koruma ünitelerini fabrika ayarlarında bırakmak: Ayarlanabilir ünitelerin varsayılan değerleri, tesisin ihtiyacına göre değil, genel kullanıma göre belirlenmiştir.
• Sonradan eklenen yükleri hesaba katmamak: Tesis büyüdükçe kısa devre akımları ve kesici ayarları değişebilir; koordinasyon çalışması güncellenmelidir.
• Farklı markaların kesicilerini test verisi olmadan karıştırmak: Enerji selektivitesi ve kaskad koruma değerleri, genellikle yalnızca aynı üreticinin ürünleri için yayımlanır.

Sıkça Sorulan Sorular

Selektivite ile koruma koordinasyonu aynı şey mi?

Koruma koordinasyonu daha geniş bir kavramdır. Selektivite, kaskad koruma, kablo ve ekipmanın kısa devre dayanımı ile koruma cihazlarının birbiriyle uyumu gibi tüm konuları kapsar. Selektivite bu çalışmanın en önemli hedeflerinden biridir.

Tam selektivite her zaman gerekli mi?

Hayır. Kritik yüklerde tam selektivite hedeflenirken, arızanın sonuçlarının sınırlı olduğu devrelerde kısmi selektivite ve ekonomik çözümler kabul edilebilir. Karar, işletmenin süreklilik ihtiyacına göre verilmelidir.

Farklı markaların kesicileri arasında selektivite sağlanabilir mi?

Zaman-akım eğrilerinin karşılaştırılabildiği aşırı yük ve kısa gecikmeli bölgelerde sağlanabilir. Ancak yüksek kısa devre akımlarındaki enerji selektivitesi, genellikle yalnızca aynı üreticinin test ettiği kesici kombinasyonları için garanti edilir. Kritik noktalarda aynı aileden ürün kullanmak, doğrulamayı kolaylaştırır.

Selektivite çalışması ne zaman güncellenmelidir?

Tesise yeni bir trafo veya jeneratör eklendiğinde, büyük yük değişiklikleri yapıldığında, kesiciler değiştirildiğinde ya da şebeke tarafındaki kısa devre gücü değiştiğinde koordinasyon çalışması gözden geçirilmelidir.

Sigortalar arasında selektivite nasıl sağlanır?

gG tipi sigortalarda üst ve alt sigorta anma akımları arasında belirli bir oran korunduğunda selektivite sağlanır. Genel uygulamada 1,6:1 oranı referans alınır; kesin değerler için sigorta üreticisinin tabloları kontrol edilmelidir.

Kesintisiz Tesis İçin Doğru Koordinasyon

Selektivite, elektrik dağıtım sistemlerinin görünmeyen ama en değerli özelliklerinden biridir. Doğru tasarlanmış bir koruma koordinasyonu, arızaları en küçük bölgede izole eder, üretim kayıplarını önler ve tesisin güvenliğini artırır. Bunun için koruma cihazlarının yalnızca anma değerlerine değil, eğrilerine, ayarlarına ve üretici test verilerine birlikte bakmak gerekir.

Vekmar olarak Schneider Electric, Siemens ve Eaton’ın açık tip, kompakt ve minyatür devre kesicilerinden oluşan geniş alçak gerilim ürün yelpazesi ile aynı aile içinde selektif çözümler kurmanıza yardımcı oluyoruz. OG tarafındaki koruma çözümleri için orta gerilim ürünlerimizi inceleyebilir, projenize özel koordinasyon desteği için ekibimizle iletişime geçebilirsiniz.
