Endüstriyel Tesislerde Güç Kalitesi Nasıl Ölçülür? Gerilim Düşümü, Flicker ve Dengesizlik

Bir üretim hattında robotlar zaman zaman nedensiz duruyor, frekans konvertörleri “düşük gerilim” hatası veriyor, motorlar etiket akımında çalışmasına rağmen olağandan fazla ısınıyor ve ofis bölümünde aydınlatma göz yoracak biçimde titriyorsa sorun çoğu zaman tek bir cihazda değil, şebekenin kendisindedir. Bu tabloya güç kalitesi problemi denir.

Güç kalitesi sorunları gözle görülmez, klasik bir multimetreyle de yakalanamaz. Doğru ekipmanla, doğru noktada ve yeterli süre boyunca yapılan bir güç kalitesi ölçümü ise hem sorunun kaynağını hem de çözüm yolunu ortaya koyar. Bu yazıda güç kalitesinin temel parametrelerini, ölçümün nasıl planlanacağını ve sonuçların EN 50160 sınırlarına göre nasıl yorumlanacağını anlatıyoruz.

Güç Kalitesi Nedir?

Güç kalitesi, tesise ulaşan gerilimin ve tesisin çektiği akımın ideal sinüs dalgasına, anma değerine ve dengeli üç faz yapısına ne kadar yakın olduğunun ölçüsüdür. İdeal durumda gerilim; sabit genlikli, sabit frekanslı, dengeli ve harmoniksiz bir sinüs dalgasıdır. Gerçek hayatta ise hem şebekeden gelen hem de tesisin kendi yüklerinden kaynaklanan bozulmalar bu ideali bozar.

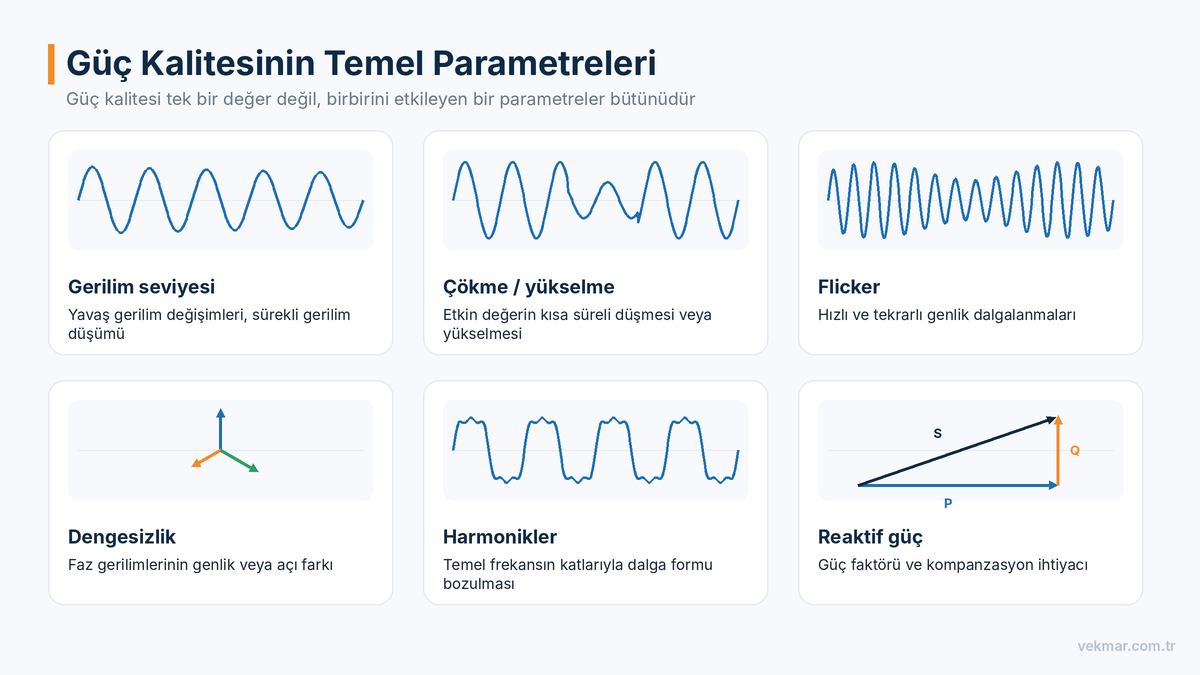

Güç kalitesi başlıca şu parametrelerle değerlendirilir:

• Gerilim seviyesi ve yavaş gerilim değişimleri
• Gerilim çökmeleri, yükselmeleri ve kesintiler
• Flicker (kırpışma)
• Gerilim dengesizliği
• Harmonik ve ara harmonikler
• Frekans
• Reaktif güç ve güç faktörü

Gerilim Düşümü ve Gerilim Çökmesi

Sahada “gerilim düşümü” ifadesi iki farklı olay için kullanılır ve bu ikisini ayırmak ölçümün doğru yorumlanması için önemlidir.

Sürekli Gerilim Düşümü

Kablo ve trafo empedansı üzerinden akan yük akımı nedeniyle, kaynaktan uzaklaştıkça gerilimin kalıcı olarak düşmesidir. Uzun kablolu besleme hatlarında ve aşırı yüklenmiş trafolarda belirgin hâle gelir. Türkiye’de iç tesislerde izin verilen gerilim düşümü değerleri ilgili yönetmeliklerle sınırlandırılmıştır. Kesit seçimi ve besleme mesafesi, bu sınırların aşılmaması için proje aşamasında hesaplanmalıdır.

Gerilim Çökmesi (Sag/Dip)

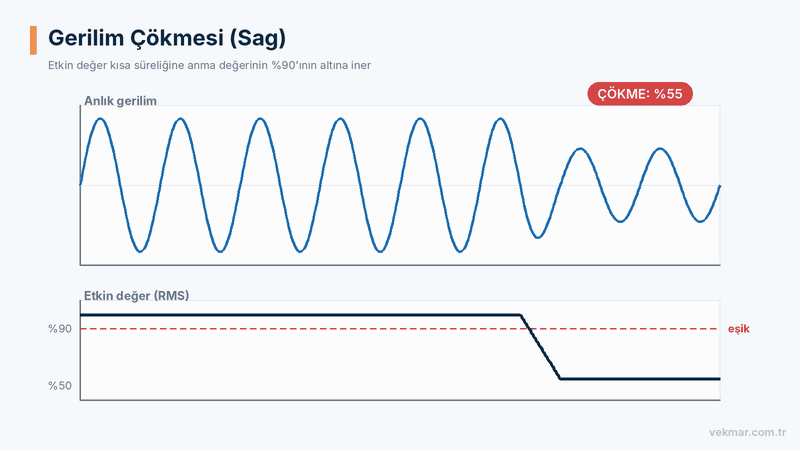

Gerilimin etkin değerinin kısa bir süreliğine, genellikle yarım periyot ile bir dakika arasında, anma değerinin %90’ının altına inmesi ve ardından toparlanmasıdır. Çoğunlukla şebekedeki kısa devre arızaları, büyük motorların doğrudan yol alması veya komşu tesislerdeki ağır yük değişimleri nedeniyle oluşur.

Gerilim çökmeleri, endüstriyel tesislerde üretim duruşlarının en yaygın güç kalitesi nedenidir. Birkaç yüz milisaniyelik bir çökme bile kontaktörlerin düşmesine, frekans konvertörlerinin hataya geçmesine ve PLC’lerin yeniden başlamasına yetebilir. Gerilim anma değerinin %110’unun üzerine çıktığında ise gerilim yükselmesinden (swell) söz edilir.

Flicker Nedir?

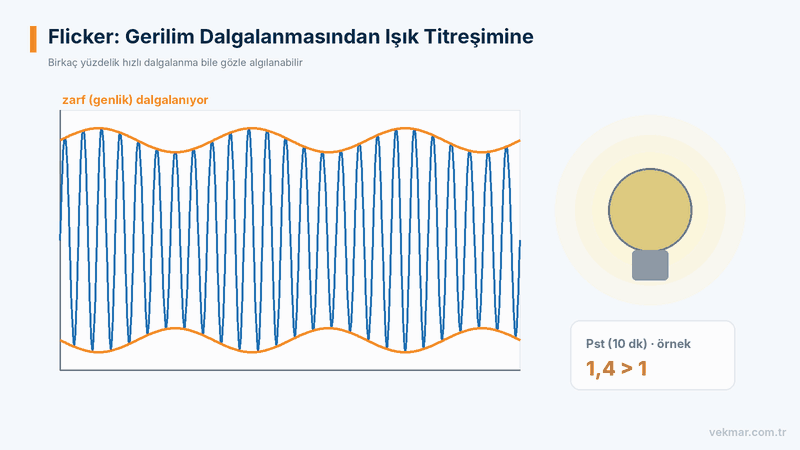

Flicker (kırpışma), gerilimin genliğindeki hızlı ve tekrarlı dalgalanmaların aydınlatma armatürlerinde gözle algılanan titreşime yol açmasıdır. Gerilimdeki değişim yalnızca birkaç yüzde olsa bile, belirli frekanslarda (insan gözünün en duyarlı olduğu yaklaşık 8–9 Hz civarı) rahatsız edici olabilir.

Flicker’ın başlıca kaynakları şunlardır:

• Ark ocakları ve kaynak makineleri
• Sık devreye giren büyük motorlar ve kompresörler
• Pres ve kırıcı gibi darbeli yükler
• Rüzgâr türbinleri gibi değişken üretim kaynakları

Flicker iki gösterge ile ölçülür:

• Pst (kısa süreli flicker şiddeti): 10 dakikalık bir aralıkta hesaplanır.
• Plt (uzun süreli flicker şiddeti): 12 ardışık Pst değerinden, yani 2 saatlik bir dönem için hesaplanır.

Değerin 1 olması, ortalama bir gözlemcinin titreşimi rahatsız edici bulmaya başladığı eşik olarak kabul edilir.

Gerilim Dengesizliği

Üç fazlı bir sistemde fazların gerilim genliklerinin veya aralarındaki 120°’lik açıların eşit olmaması durumudur. En yaygın nedeni, tek fazlı yüklerin fazlara dengesiz dağıtılmasıdır. Uzun hatlarda empedans farkları ve hatalı kompanzasyon da dengesizliğe katkıda bulunur.

Gerilim dengesizliği, simetrili bileşenler yöntemiyle negatif bileşen geriliminin pozitif bileşen gerilimine oranı olarak hesaplanır. Sahada pratik bir yaklaşım olarak üç faz geriliminin ortalamasından en büyük sapmanın ortalamaya oranı da kullanılır.

Dengesizliğin en önemli etkisi asenkron motorlar üzerindedir. Negatif bileşen gerilim, motor içinde ters yönde dönen bir manyetik alan oluşturur. Bu alan tork üretmez ama rotorda yüksek frekanslı akımlar ve ek ısınma yaratır. Gerilimdeki küçük bir dengesizlik, motor akımlarında kat kat büyük bir dengesizliğe dönüşebilir. Bu yüzden motor üreticileri, belirli bir dengesizlik oranının üzerinde motor gücünün düşürülmesini öngörür.

Harmonikler

Harmonikler, temel frekansın (50 Hz) tam katlarındaki bileşenlerin dalga formunu bozmasıdır. Frekans konvertörleri, UPS’ler, doğrultucular, LED sürücüleri ve bilgisayarlar gibi doğrusal olmayan yükler harmonik akımlar çeker. Bu akımlar şebeke empedansı üzerinden harmonik gerilimlere dönüşür.

Harmoniklerin etkileri şunlardır:

• Trafo ve kablolarda ek ısınma; transformatör kayıplarının artması
• Nötr iletkeninde aşırı akım (özellikle 3. harmonik ve katları)
• Kompanzasyon kondansatörlerinde aşırı yüklenme ve rezonans
• Koruma cihazlarında yanlış açmalar
• Ölçüm cihazlarında hatalı okumalar

Harmonik bozulma THD (toplam harmonik distorsiyon) ile ifade edilir. Gerilim için THDu, akım için THDi kullanılır. Akım harmonikleri değerlendirilirken IEEE 519’da tanımlanan, akımın anma yük akımına göre normalize edildiği TDD (toplam talep distorsiyonu) kavramı da sıkça kullanılır.

Güç Kalitesi Standartları: EN 50160 ve IEC 61000-4-30

EN 50160: Şebeke Geriliminin Karakteristikleri

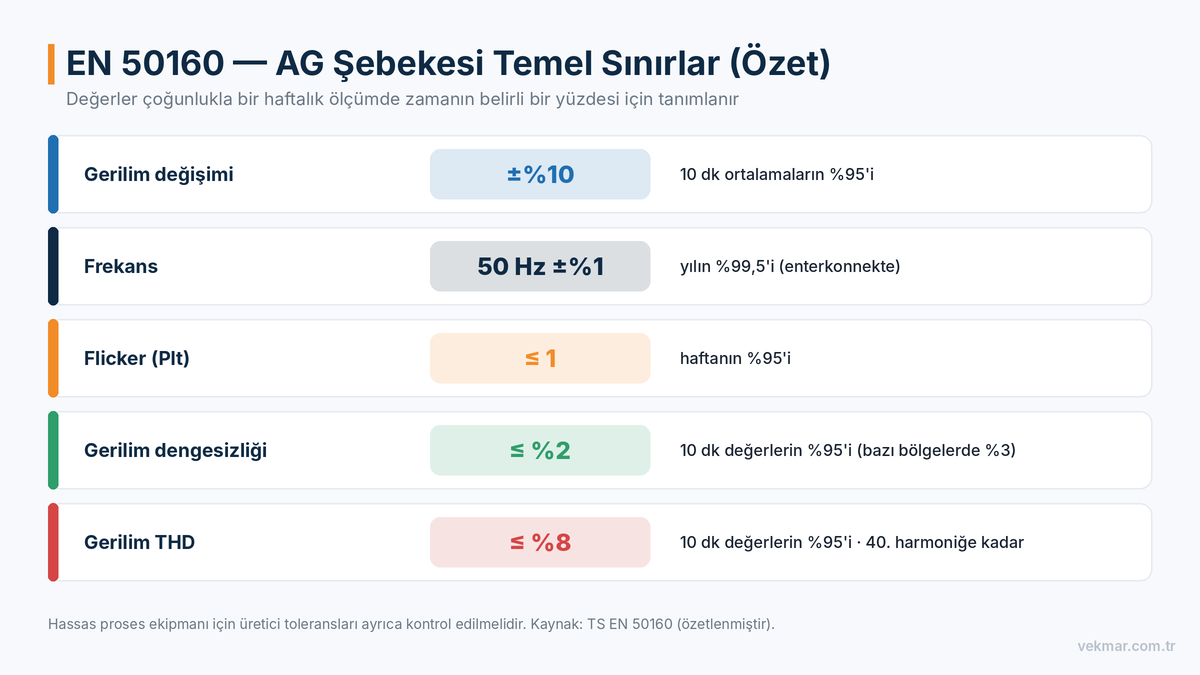

EN 50160 (TS EN 50160), kamu dağıtım şebekelerinde kullanıcıya sağlanan gerilimin karakteristiklerini tanımlar. Standart, sınırları çoğunlukla bir haftalık ölçüm süresi içinde zamanın belirli bir yüzdesi için sağlanması gereken değerler olarak verir.

Alçak gerilim şebekeleri için başlıca değerler (özet):

Parametre	EN 50160 sınırı (özet)
Gerilim değişimi	10 dakikalık ortalamaların %95’i, anma geriliminin ±%10 aralığında
Frekans	Enterkonnekte sistemde yılın %99,5’inde 50 Hz ±%1
Flicker (Plt)	Haftanın %95’inde Plt ≤ 1
Gerilim dengesizliği	10 dakikalık değerlerin %95’inde ≤ %2 (bazı bölgelerde %3’e kadar)
Gerilim THD	10 dakikalık değerlerin %95’inde ≤ %8 (40. harmoniğe kadar)



EN 50160, şebeke işletmecisinin sağlaması gereken minimum koşulları tanımlar. Hassas proses ekipmanı kullanan tesisler için bu sınırlar her zaman yeterli olmayabilir. Ekipman üreticilerinin kendi tolerans değerleri ayrıca kontrol edilmelidir.

IEC 61000-4-30: Ölçüm Yöntemleri

IEC 61000-4-30, güç kalitesi parametrelerinin nasıl ölçüleceğini tanımlar. Standarttaki Sınıf A cihazlar, farklı cihazlarla yapılan ölçümlerin karşılaştırılabilir ve tekrarlanabilir olmasını sağlar. Sözleşmesel anlaşmazlıklar ve şebeke işletmecisiyle yapılacak görüşmeler için Sınıf A ölçüm tercih edilmelidir. Sınıf S cihazlar ise istatistiksel izleme ve genel değerlendirmeler için kullanılır.

Güç Kalitesi Ölçümü Nasıl Yapılır?

1. Hedefi Belirleyin

Ölçüme başlamadan önce sorunun tanımı netleştirilmelidir. Belirli bir makinedeki duruşların nedeni mi araştırılıyor, şebekenin genel kalitesi mi belgelenmek isteniyor, yoksa yeni bir kompanzasyon veya harmonik filtre sistemi mi tasarlanacak? Ölçüm noktası, süresi ve kaydedilecek parametreler bu hedefe göre belirlenir.

2. Ölçüm Noktasını Seçin

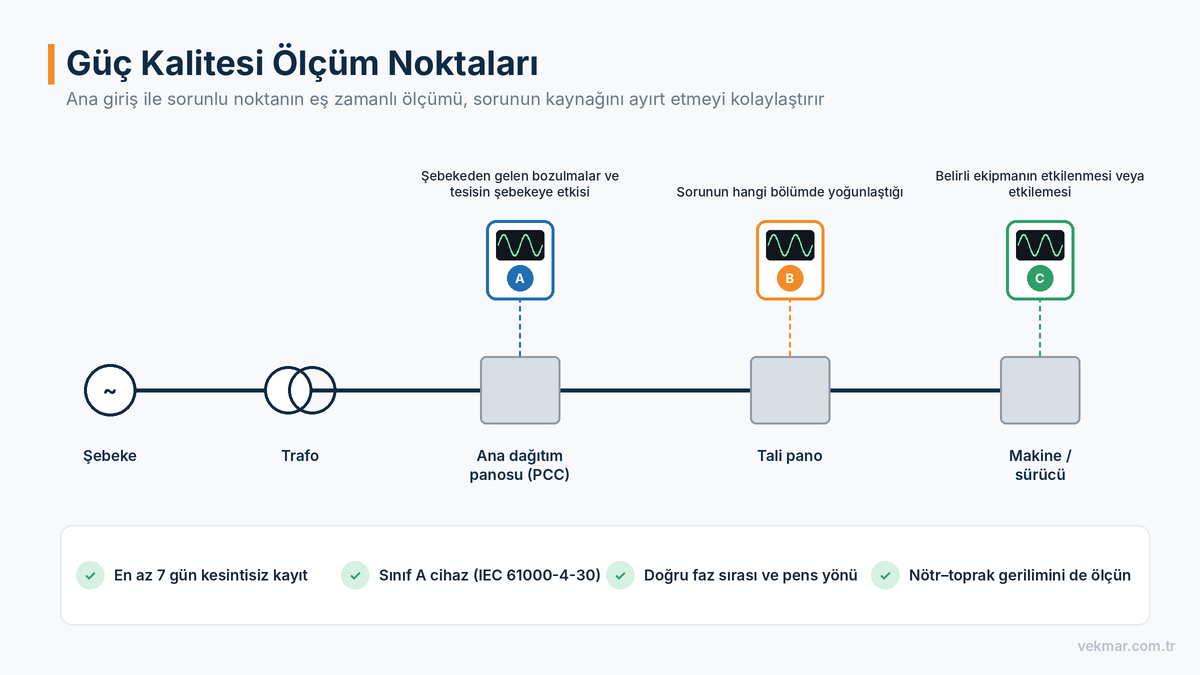

• Ortak bağlantı noktası (PCC) veya ana dağıtım panosu girişi: Şebekeden gelen bozulmaları ve tesisin şebekeye yansıttığı etkileri görmek için.
• Tali panolar: Sorunun hangi bölümde yoğunlaştığını belirlemek için.
• Sorunlu makinenin besleme noktası: Belirli bir ekipmanın etkilendiği veya etkilediği durumları incelemek için.

Mümkünse ana giriş ile sorunlu noktanın eş zamanlı ölçülmesi, bozulmanın şebekeden mi yoksa tesis içinden mi kaynaklandığını ayırt etmeyi çok kolaylaştırır.

3. Ölçüm Süresini Belirleyin

Güç kalitesi parametreleri gün içinde ve hafta boyunca değişir. Hafta sonu ile hafta içi, gündüz ile gece arasındaki farkların görülebilmesi için en az 7 günlük kesintisiz ölçüm önerilir. EN 50160 değerlendirmesi de haftalık istatistiklere dayanır.

4. Cihazı Doğru Bağlayın

• Akım pensleri ve gerilim probları doğru faz sırası ve doğru yönle bağlanmalıdır. Ters takılmış bir akım pensi, güç ve güç faktörü değerlerini tamamen yanlış gösterir.
• Akım penslerinin ölçüm aralığı, beklenen yük akımına uygun seçilmelidir.
• Nötr ve toprak gerilimleri de ölçülmelidir; nötr–toprak gerilimi, topraklama ve nötr yüklenmesi sorunlarının önemli bir göstergesidir.
• Olay tetikleme eşikleri (çökme, yükselme, geçici olaylar) ölçüm hedefine göre ayarlanmalıdır.

5. Verileri Analiz Edin

Ölçüm sonunda elde edilen veriler genellikle şu başlıklarda değerlendirilir:

• Gerilim profili ve EN 50160 uyumluluk özeti
• Kaydedilen çökme, yükselme ve kesinti olaylarının listesi ve dalga formları
• Flicker değerlerinin zamana göre değişimi
• Gerilim ve akım dengesizliği
• Harmonik spektrumu ve THD değerlerinin zamana göre değişimi
• Aktif, reaktif ve görünür güç ile güç faktörü profili

Olayların zaman damgaları, üretim kayıtlarıyla (makine duruşları, alarm kayıtları) karşılaştırıldığında sorunun kaynağı çoğu zaman netleşir.

Reaktif Güç ve Güç Faktörü

Güç kalitesi ölçümünün bir diğer önemli çıktısı, tesisin reaktif güç profilidir. Motorlar ve trafolar gibi endüktif yükler, iş yapmayan ama şebekeden çekilen reaktif güce ihtiyaç duyar. Bu güç, kablolarda ve trafolarda ek akım ve kayıp demektir. Türkiye’de belirli güçlerin üzerindeki aboneler için çekilen reaktif enerjinin aktif enerjiye oranı sınırlandırılmıştır ve bu sınırların aşılması reaktif enerji bedeli olarak faturaya yansır.

Ölçüm sırasında aktif güç, reaktif güç ve güç faktörünün zamanla değişimi kaydedildiğinde, kompanzasyon sisteminin gerçek ihtiyaca göre boyutlandırılması mümkün olur. Hızlı değişen yüklere sahip tesislerde, klasik kontaktörlü kompanzasyonun yetersiz kaldığı ve tristörlü kompanzasyon veya statik VAR jeneratörü (SVG) gibi hızlı çözümlerin gerektiği de bu ölçümlerle ortaya çıkar. Kapasitif yüklenmenin yaşandığı, örneğin gece saatlerinde kondansatörlerin devrede kaldığı veya kablo kapasitesinin baskın olduğu durumlar da bu kayıtlarla tespit edilir.

Sahada Sık Yapılan Ölçüm Hataları

• Çok kısa ölçüm süresi: Birkaç saatlik bir ölçüm, haftalık yük döngüsünü ve nadir yaşanan olayları yakalayamaz.
• Yanlış ölçüm noktası: Yalnızca sorunlu makinenin girişinde yapılan ölçüm, bozulmanın şebekeden mi yoksa tesis içinden mi geldiğini ayırt etmeyi zorlaştırır.
• Hatalı pens bağlantısı: Ters yönde takılmış akım pensleri ve karışmış faz sırası, güç akışı ve güç faktörü sonuçlarını tamamen geçersiz kılar.
• Uygun olmayan tetikleme eşikleri: Çok hassas eşikler gereksiz veri yığınına, çok kaba eşikler ise önemli olayların kaçırılmasına neden olur.
• Üretim kayıtlarıyla eşleştirme yapmamak: Olayların zaman damgaları makine duruşları ve alarm kayıtlarıyla karşılaştırılmadığında, ölçüm verisi sorunun kaynağını açıklamakta yetersiz kalır.
• Yalnızca anlık değerlere bakmak: Güç kalitesi istatistiksel bir değerlendirmedir; tek bir anlık okuma üzerinden karar vermek yanıltıcı olabilir.

Ölçüm Sonrası Çözümler

Sorun	Olası çözümler
Gerilim çökmeleri	Kritik kontrol devrelerinde UPS, dinamik gerilim düzenleyiciler, kontaktörlerde düşme gecikmeli çözümler, sürücülerde kinetik tampon (ride-through) ayarları
Flicker	Kaynak yüklerin ayrı trafodan beslenmesi, statik VAR kompanzatör (SVC) veya statik VAR jeneratörü (SVG)
Gerilim dengesizliği	Tek fazlı yüklerin yeniden dağıtılması, faz başına kontrollü kompanzasyon
Harmonikler	Pasif harmonik filtreler, aktif harmonik filtreler, sürücülerde hat reaktörleri, harmonik filtreli (detuned) kompanzasyon
Düşük güç faktörü	Otomatik kompanzasyon panosu, hızlı değişen yüklerde SVG



Kompanzasyon sistemlerinde harmonik bilgisi olmadan yapılan tasarım, kondansatör arızalarına ve rezonans sorunlarına yol açabilir. Bu nedenle yeni bir kompanzasyon panosu kurulmadan önce güç kalitesi ölçümü yapılması güçlü biçimde önerilir. Reaktif enerji yönetiminin işletme maliyetlerine etkisini enerji verimliliği yazımızda ayrıca ele aldık.

Sıkça Sorulan Sorular

Güç kalitesi ölçümü ne kadar sürmeli?

Genel değerlendirme için en az 7 gün önerilir. Belirli bir makinenin duruş nedenini bulmak için, sorunun yeterli sayıda tekrarlandığı bir süre boyunca ölçüm yapılmalıdır.

Flicker değeri kaç olmalı?

EN 50160’a göre alçak gerilim şebekelerinde uzun süreli flicker şiddeti (Plt), haftanın %95’inde 1’in altında kalmalıdır.

Gerilim dengesizliği motorları nasıl etkiler?

Gerilimdeki küçük bir dengesizlik, motor akımlarında çok daha büyük bir dengesizliğe ve ek ısınmaya yol açar. Bu da motor yalıtımının yaşlanmasını hızlandırır ve verimi düşürür.

Ölçülmeyen Sorun Çözülemez

Güç kalitesi problemleri çoğu zaman yanlış ekipmanın suçlanmasına, gereksiz cihaz değişimlerine ve tekrar eden üretim kayıplarına neden olur. Doğru planlanmış bir güç kalitesi ölçümü, sorunun kaynağını ortaya koyar ve yatırımın doğru noktaya yapılmasını sağlar.
