Hem konut hem de endüstriyel ortamlarda elektrik güvenliği kritik bir konudur. Bu güvenliğin merkezinde, insanları ve ekipmanları tehlikeli elektrik arızalarından koruyan temel bir uygulama olan topraklama kavramı yatmaktadır. Topraklamanın ne olduğunu ve çeşitli uygulamalarını anlamak, elektrik sistemleriyle ilgilenen veya elektrik güvenliğini merak eden herkes için çok önemlidir.
Vekmar olarak yeni blog yazımızda topraklama dünyasına girerek topraklamanın temellerini ve farklı türlerini incelemektedir. Topraklama sistemlerinin temellerini, alçak gerilim kurulumlarındaki rollerini ve uygulamada kullanılan çeşitli yöntem ve teknikleri kapsamaktadır. Sonunda, okuyucular topraklamanın önemi ve elektrik sistemlerindeki pratik uygulamaları hakkında kapsamlı bir anlayış kazanacaklardır.
Topraklama Nedir?

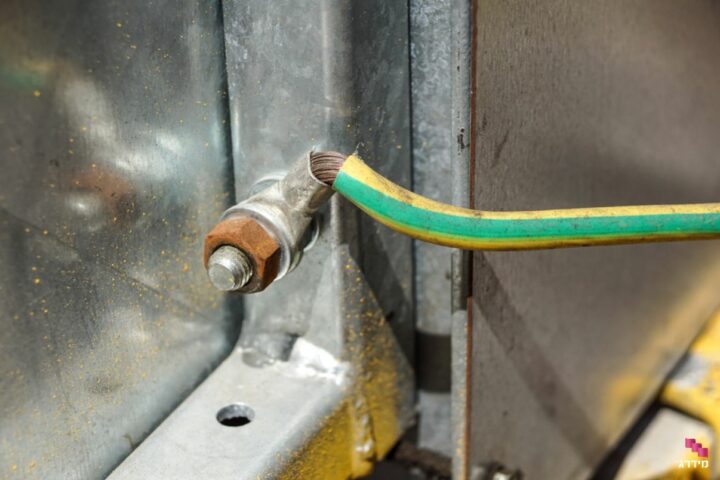

Topraklama işlemi toprak ile cihazlar arasında iletken bağlantı kurmaktadır. Bu bağlantı ile cihazlarda oluşabilecek yalıtım arızalarının oluşmasında cihaz gövdesi toprakla irtibatlanmasıdır. Topraklama ile kişiler herhangi bir sorun yaşamaz ve akım direk toprağa gider. Eğer topraklanma yok ise cihaza dokunan insanlar üzerinden akım akacağından akımın seviyesine göre ölümler oluşabilmektedir. Bu sebeple topraklama çok önemlidir. Kaçak akımla bu sayede toprağa akmaktadır.
Topraklama Çeşitleri Nelerdir?
Koruma topraklaması, işletme topraklaması, fonksiyon topraklama, diğer adı ile yıldırıma karşı yapılan topraklama şeklinde topraklama ve çeşitleri bulunmaktadır. Koruma topraklaması herhangi bir tehlike esnasında canlıların çarpılmasını engellemek amacı ile yapılan topraklama çeşididir. Herhangi bir izolasyon hatası sonucunda oluşan kaçaklar insan vücuduna değdiği zaman tehlikeli olur. Bu topraklama yöntemi ile bu tehlike ortadan kalmaktadır. Koruma topraklamasının asıl amacı canlıların can güvenliğini sağlamak ve cihazların güvenirliğini sağlamaktır. Bu nedenle koruma topraklaması yapılması gereken yerlere mutlaka topraklama yapılmalıdır. Koruma topraklamasında ölçülen toprak direnci 5 ohm ve altında olması gerekmektedir. İşletme topraklaması ise şebeke hatlarında bulunan elektrik devrelerinin meydana getirebileceği aşırı gerilime karşı önlem alınması için oluşmuş bir topraklama çeşididir. İşletme topraklaması yapılacak yerlerde toprak direnci 2 ohm altında olması gerekir.
Topraklama Sistemlerinin Temelleri Temel Prensipler

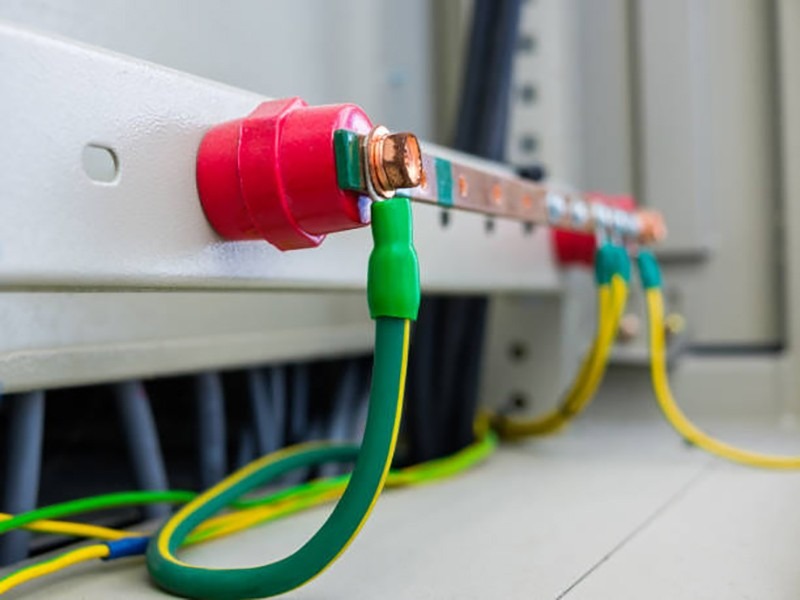

Topraklama, elektrik sistemlerinde hayati bir güvenlik önlemidir. Elektrikli ekipmanın metal parçalarının iletken bir yol aracılığıyla toprağa bağlanmasını içerir. Birincil amaç, elektrik çarpması riskini en aza indirmek ve hem insanları hem de ekipmanı olası elektrik arızalarından korumaktır.
Bir topraklama sisteminin etkinliği direncine bağlıdır. Topraklanmış ekipman ile referans toprak (en az 20 metre uzakta) arasındaki direnç ne kadar düşük olursa koruma o kadar iyi olur. Bu düşük direnç, arıza akımlarının güvenli bir şekilde toprağa akmasını sağlayarak dokunma gerilimlerini güvenli sınırlar içinde tutar.
İlginizi Çekebilir: Trafo Nedir?
Topraklama Türleri
Topraklama sistemleri dört ana kategoride sınıflandırılabilir:
Koruyucu Topraklama: Bu tür, bir arıza durumunda insanları ve canlıları temas voltajlarından korumayı amaçlar.
İşletme Topraklaması: İşletmelerde alçak gerilim şebekelerinde istenen akım değerlerini korumak ve gerilimin belirli seviyeleri aşmasını önlemek için kullanılır.
Fonksiyonel Topraklama: Yıldırımdan korunma veya raylı sistem topraklaması gibi özel amaçlar için tasarlanmıştır.
Temel Topraklaması: Bu, potansiyel dengelemeyi geliştirir ve yüksek akımlı tesislerde ve yıldırımdan korunma önlemlerinde temeldir.
Topraklama Standartları ve Yönetmelikleri
Topraklama sistemleri uluslararası standartlara ve yerel yönetmeliklere uygun olmalıdır. Türkiye’de Çevre ve Şehircilik Bakanlığı ile Enerji ve Tabii Kaynaklar Bakanlığı Elektrik Tesisleri Topraklama Yönetmeliği (ETTY) 4 aracılığıyla kılavuz ilkeler sağlamaktadır.
Topraklama direnci, koruyucu topraklama için 1 ohm’u ve işletme topraklaması için 2 ohm’u geçmemelidir. Güvenlik standartlarına uygunluğun sağlanması için kalifiye personel tarafından uygun ölçüm cihazları kullanılarak yıllık denetimler yapılması gereklidir.
Alçak Gerilim Sistemlerinde Topraklama
Alçak gerilim güç dağıtım sistemleri topraklama yöntemlerine göre üç tipte sınıflandırılır: TN, TT ve IT sistemleri. Bu sistemler IEC 5 tarafından belirlenen çeşitli koruma yöntemlerine ve terminolojilerine göre tanımlanır.
TN Sistemi
TN sistemi doğrudan topraklanmış bir noktaya sahiptir ve tesisatın açıktaki iletken parçaları bu noktaya bir koruyucu iletken (PE) 6 aracılığıyla bağlanır. Bu sistem ayrıca üç alt türe ayrılır:
TN-C: Bu sistemde nötr ve koruyucu işlevler şebeke boyunca tek bir iletkende birleştirilir.
TN-S: Koruyucu ve nötr iletkenler tüm şebeke boyunca ayrıdır.
TN-C-S: Bu, koruyucu ve nötr iletkenlerin şebekenin bazı bölümlerinde birleştirildiği ve diğerlerinde ayrı olduğu hibrit bir sistemdir 7.
TT Sistemi
Bir TT sisteminde, güç sisteminin nötr noktası doğrudan toprağa bağlanır ve elektrikli ekipmanın açıktaki iletken parçaları ayrı topraklama elektrotlarına 7 bağlanır. Bu sistem aynı zamanda koruyucu topraklama sistemi 5 olarak da bilinir.
IT Sistemi
IT sistemi, tüm canlı parçaların topraktan izole edilmesi veya yüksek bir empedansla toprağa bağlanması ile karakterize edilir. Elektrikli ekipmanın açıkta kalan iletken parçaları topraklanır. Bu sistem genellikle genel bir sistemden ziyade yerel bir sistem olarak tercih edilir.
Topraklama Yöntem ve Teknikleri
Çubuk Topraklama
Çubuk topraklama, elektrik sistemlerinde kullanılan yaygın bir yöntemdir. Elektrik akımları için düşük dirençli bir yol oluşturmak üzere toprağa metal bir çubuk çakılmasını içerir. Ulusal Elektrik Kanunu (NEC), toprakla iyi bir temas sağlamak için bir topraklama elektrodunun minimum uzunluğunun 2,5 metre olması gerektiğini belirtir. Bu yöntem etkilidir ve konutlarda ve ticari ortamlarda yaygın olarak kullanılır.
Plaka Topraklama
Plaka topraklama, tipik olarak bakır veya galvanizli çelikten yapılmış, toprağa gömülü bir metal plaka kullanır. Bu yöntem elektriksel topraklama için geniş bir yüzey alanı yaratarak özellikle toprak direncinin yüksek olduğu alanlarda etkili olmasını sağlar. Plaka, bakırdan yapılmışsa en az 1,5 mm kalınlığında veya galvanizli çelikten yapılmışsa 3 mm kalınlığında ve minimum 0,5 m² yüzey alanına sahip olmalıdır 3.
Şebeke Topraklaması
Şebeke topraklaması, toprağa gömülü birbirine bağlı iletkenlerden oluşan bir ağ oluşturmayı içerir. Bu yöntem genellikle elektrik trafo merkezlerinde, merkez ofislerde ve baz istasyonlarında bulunan karmaşık topraklama sistemlerinde kullanılır. Şebeke topraklaması toprakla teması önemli ölçüde artırır ve toprak direncini önemli ölçüde azaltır. Kullanılan iletkenler tipik olarak bakır veya alüminyumdur ve birbirine bağlı noktalarla bir ızgara düzeninde düzenlenmiştir.
Halka Topraklama
Halka topraklama, bir yapının veya ekipmanın 8 etrafına gömülü bakır veya alüminyum gibi iletken malzemeden oluşan sürekli bir döngü kullanır. Bu yöntem elektrik akımları için düşük dirençli bir yol sağlar ve özellikle yıldırımdan korunma için etkilidir. Halka en az 0,5 metre derinliğe gömülmelidir ve gelişmiş performans için çubuk elektrotlarla birleştirilebilir.
Topraklama sistemleri, elektrik güvenliğinin sağlanmasında ve hem insanların hem de ekipmanın korunmasında çok önemli bir rol oynar. Bu makalede topraklamanın temelleri, çeşitli türleri ve alçak gerilim sistemlerindeki özel uygulamalar incelenmiştir. Çubuk, plaka, şebeke ve halka topraklama gibi uygun topraklama tekniklerinin önemi, sistem güvenilirliği ve güvenliği üzerindeki etkilerini vurgulamak için vurgulanmıştır.
Etkili topraklama yöntemlerinin anlaşılması ve uygulanması elektrik sistemleriyle ilgilenen herkes için çok önemlidir. Sağlanan bilgiler, elektrik güvenliğinde topraklamanın önemini kavramak için bir temel oluşturmaktadır. Teknoloji geliştikçe, topraklama uygulamaları ve yönetmelikleri konusunda güncel kalmak, çeşitli uygulamalarda güvenli ve verimli elektrik sistemlerini korumak için çok önemli olmaya devam etmektedir.
