Şarj İstasyonu Kurulumu 16 Adımda Nasıl Yapılır? Adım Adım Rehber

2025 yılı itibariyle, dünya genelinde elektrikli araç sayısının 40 milyonu geçmesi beklenmektedir. Bu nedenle, şarj istasyonu kurulumu hem bireysel kullanıcılar hem de işletmeler için kritik bir ihtiyaç haline gelmiştir. Bu rehberde, elektrikli araç şarj istasyonu kurulumunun tüm aşamalarını sizlerle paylaşacağım.

Ön hazırlıktan başlayarak yasal izinleri, teknik ekipman seçimini, montaj sürecini ve bakım adımlarını detaylı şekilde ele alacağız. Özellikle ev, apartman tipi şarj istasyonu ve işyeri kurulumları için pratik çözümler sunacağım.

Şarj İstasyonu Kurulumu İçin Ön Hazırlık ve Planlama

Şarj istasyonu kurulum sürecinde başarı, doğru planlama ile başlar. Birçok proje, cihaz seçimine odaklanırken altyapı gereksinimlerini hafife alır. Gerçekte ise şarj kabini bütçenin sadece bir parçasıdır. Projenin bütçeye uygun kalıp kalmayacağını belirleyen şey genellikle saha mühendisliğidir.

İlginizi Çekebilir: AG Fiyat Listesi



1. Elektrik Altyapısı Kapasitesi Kontrolü

Elektrik altyapısı değerlendirmesi, her şarj istasyonu kurulumunun ilk adımıdır. Ana pano, kablo kesitleri, mevcut trafo ve bağlantı gücü kontrol edilmelidir. Mevcut tesisin elektrik kapasitesini öğrenmek için bölgenizdeki elektrik dağıtım şirketine başvurmanız gerekir.

DC şarj istasyonları yüksek güç tüketir. 30-60 kW istasyon için en az 63A, 3 faz besleme gerekirken, 120-240 kW istasyon için özel trafo veya yüksek kapasiteli bağlantı, 400 kW istasyon için ise adanmış trafo ve enerji müsaadesi gereklidir. Ev tipi şarj istasyonu kurulumlar için elektrik panosuna olan mesafe kablo uzunluğunu ve dolayısıyla maliyeti doğrudan etkiler. Ayrıca 22 kW şarj için trifaze altyapı gereklidir.



2. Kurulum Yeri Seçimi ve Analizi

Lokasyon seçimi yatırımın başarısında en belirleyici faktördür. Kurulum yapılacak konumun uygunluğunu değerlendirirken dört ana kriteri göz önünde bulunduruyorum: trafik analizi kapsamında günlük araç geçiş sayısı ve elektrikli araç yoğunluğunu, rekabet analizi için yakın çevrede mevcut şarj noktalarını, erişilebilirlik açısından ana yola yakınlık ve park kolaylığını, altyapı uygunluğu olarak elektrik, internet ve su drenajını inceliyorum.

AVM, otopark, benzin istasyonu ve otel gibi lokasyonlar yüksek kullanım potansiyeli taşır. Şehir içi ve kırsal alanlar arasında altyapı maliyeti farklılık gösterir. Uzun mesafe kablolama ve zorlu zemin koşulları maliyeti artırır.

3. Araç Şarj İhtiyacının Belirlenmesi

İhtiyaç analizi ve ön fizibilite aşamasında kaç elektrikli araç bulunduğu, orta vadede beklenen artış, otopark tipleri (kapalı/açık, tahsisli/ortak) ve mevcut elektrik altyapısı değerlendirilir. Kullanım alanının belirlenmesi gerekir: ev tipi mi, ticari mi?

Güç gereksinimi 7.4 kW AC mi, yoksa 22 kW AC veya 50-180 kW DC mi olacak? Kullanıcı sayısı kişisel kullanım mı yoksa halka açık kullanım mı olacak?

Gerekli İzinler ve Yasal Süreçler

İlginizi Çekebilir: OG Fiyat Listesi



Yasal uyumluluk süreci, şarj istasyonu kurulumunun en kritik aşamalarından biridir. Kurulum türüne göre farklı izin ve belgeler gerekir. Ticari amaçlı halka açık istasyonlar için kapsamlı lisanslama, apartman kurulumları için kat malikleri kararı, tüm kurulumlar için ise elektrik dağıtım şirketi onayı zorunludur.

4. EPDK Lisansı ve Şarj Ağı İşletmeciliği

Ticari olarak bedel karşılığında şarj hizmeti sunulacaksa, Şarj Hizmeti Yönetmeliği kapsamına girilir. Şarj ağı işletmecisi olmak isteyen tüzel kişilerin EPDK’dan lisans alması gerekir. Lisans başvurusu yapabilmek için şirketin anonim veya limited şirket olarak kurulmuş olması ve asgari sermayesinin 4.500.000 TL’den az olmaması şarttır.

Anonim şirketlerde borsada işlem görenler hariç payların tamamının nama yazılı olması zorunludur.

Lisans alma bedeli 300.000 TL olarak belirlenmiştir. Ancak lisans sahiplerine 2027 yılı sonuna kadar yıllık lisans bedelinden muafiyet tanınmıştır. Lisans başvuruları sadece EPDK elektronik başvuru sistemi üzerinden alınır. Başvuru değerlendirmesi en geç 30 gün içinde sonuçlandırılır.

Lisans yürürlüğe girdikten sonra altı ay içinde en az 50 adet şarj ünitesinin en az beş farklı ilçede işletilmesi zorunludur. Bu ünitelerin en az %5’inin DC 50 kW ve üzeri güçte olması gerekir. Özel veya kapalı kullanımda ticari şarj hizmeti olmadığından EPDK lisansı aranmaz, ancak elektrik ve yapı mevzuatına uyum şarttır.

5. Belediye İşyeri Açma Ruhsatı Başvurusu

Müstakil elektrikli araç şarj istasyonları için işyeri açma ve çalışma ruhsatı düzenlenir. Büyükşehir olan illerde müstakil olarak açılacak şarj istasyonlarını ruhsatlandırma yetkisi ilgili ilçe belediyesindedir. Ruhsat başvurusunda Şarj Ağı İşletmeci Lisansı veya lisanslı firma tarafından verilen sertifika ibraz edilir.

İşyerinde yangın ve patlama tedbirleri, engelli erişimi, genel güvenlik, trafik düzenlemeleri ve imar uygunluğu sağlanmalıdır. Otuz kişiden fazla çalışanı olacak istasyonlarda itfaiye muayene raporu gerekir.

Diğer işyerlerinde ve toplu yapılarda kurulacak istasyonlar için ise işyeri ruhsatı yerine Yer Seçimi ve Faaliyet İzin Belgesi alınır. Bu belge için büyükşehirlerde metrekare başına 50 TL, diğer yerlerde 25 TL ücret ödenir.

6. Elektrik Dağıtım Şirketi Onayı ve Güç Artırımı

Elektrik dağıtım şirketinden güç yeterliliği ve bağlantı uygunluğu konusunda olumlu görüş alınması şarttır. BEDAŞ ve AYEDAŞ bölgelerinde resmi onay alınmadan kurulum yapılması yasaktır. Elektrik kW yükseltme işleminden sonra artan kapasiteyle güvenle araç şarjı yapılabilir. Güç artırımı ile ileride ek şarj üniteleri kurulabilir.

7. Apartman ve Site İçin Kat Malikleri Kararı

Şarj istasyonu kurulumlarının hukuki temeli 634 sayılı Kat Mülkiyeti Kanunu’na dayanır. Ortak alanlarda yapılacak kalıcı tesis için kat malikleri kurulunun onayı gerekir.

Çevre, Şehircilik ve İklim Değişikliği Bakanlığı’nın genelgesiyle ortak alanlarda kat maliklerinin sayı ve arsa payı çoğunluğunun kararı yeterli hale gelmiştir. Bağımsız bölümlerde kurulacak üniteler için çoğunluk kararı aranmaz.

Bağımsız bölümün eklentisi niteliğindeki otopark alanlarında, mevcut elektrik tesisatında değişiklik yapılmadan kurulum gerçekleştirilecekse kat malikleri kurulu kararına gerek duyulmaz.

İlginizi Çekebilir: Alçak Gerilim Ürünleri



Şarj istasyonlarının kaçak veya ölçümsüz şekilde ortak elektrikten beslenmesi ciddi yasal riskler doğurur. EPDK düzenlemeleri, tüketimin şeffaf ve ölçülebilir olmasını zorunlu kılar.

Teknik Ekipman Seçimi ve Altyapı Hazırlığı

Teknik ekipman seçimi ve altyapı hazırlığı, kurulum maliyetinin %60-70’ini oluşturur. Doğru cihaz ve kablo seçimi hem güvenliği sağlar hem de gereksiz harcamaları önler.

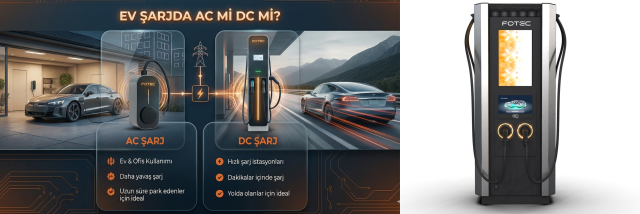

8. AC ve DC Şarj İstasyonu Tipi Seçimi

AC şarj istasyonları 3,7 kW ile 22 kW arasında güç sağlar ve ev kullanımına uygundur. Alternatif akımı doğru akıma dönüştürme işlemi aracın içerisindeki OBC ünitesi sayesinde gerçekleşir. Araçların tamamen şarj edilmesi genellikle 6 ile 12 saat arasında sürer. AC istasyonların en büyük avantajı düşük kurulum maliyetleri ve evde kurulum olanağıdır.

Buna karşılık, DC şarj istasyonları 50 kW ile 400 kW ve üzeri güçlerde çalışır. Dönüştürme işlemi istasyonun kendi bünyesinde yapılır, dolayısıyla aracın aküsüne doğrudan iletilir. Ortalama 45 dakikada aracınızın bataryasını %100’e kadar doldurabilirsiniz.

DC hızlı şarj ile desteklenen elektrikli araçlar, bataryayı sadece birkaç on dakikada %80’ye kadar şarj edebilir. Ancak kurulum maliyetleri AC istasyonlara göre çok daha yüksektir.

9. Type 2 Soket Standardı ve Uyumluluk

Type 2 diğer adıyla Mennekes soket, 2014 yılında Avrupa Birliği tarafından tüm elektrikli araçlarda zorunlu hale getirilmiştir. Türkiye’deki şarj istasyonlarının büyük kısmı Type 2 standardına uygun olarak tasarlanır. Bu soket üç fazlı enerji aktarımına izin verir ve maksimum 22 kW AC güç sağlayabilir.

Türkiye’de 15 binden fazla halka açık şarj noktası bulunur ve istasyonların yaklaşık %70’i Type 2, %25’i CCS2 standardına sahiptir. TOGG, Tesla, Renault, BMW, Mercedes gibi markaların Avrupa versiyonları Type 2 girişe sahiptir. Ev tipi wallbox cihazıyla elektrikli araç şarj istasyonu kurulumu Type 2 soket standardını kullanır.

10. Kablo Kesiti ve Güzergah Planlaması

Kablo kesiti seçimi güvenlik ve maliyet açısından kritik öneme sahiptir. Yanlış kablo seçimi gereksiz maliyetlerin yanı sıra güvenlik sorunlarına da yol açabilir. Gerilim düşümünü minimumda tutmak için genellikle %3-5 arasındaki değerler kabul edilir.

Kablo uzunluğu arttıkça gerilim düşümü de artar, bu nedenle uzun hatlarda daha kalın kesitli kablolar tercih edilir. Şarj hattı evin diğer devrelerinden bağımsız olarak panoda ayrı bir çıkış üzerinden beslenir.

11. Koruma Ekipmanları: RCD, MCB ve SPD

Elektrik panosuna doğru amper değerinde sigorta ve uygun tipte kaçak akım rölesi takılarak kurulum güvence altına alınır. AC şarj üniteleri için 30 mA beyan artık işletme akımlı Tip A kaçak akım rölesi takılır.

DC kaçak akımlara karşı koruma için Tip B RCD kullanılır. Tip B RCD, sinüzoidal AC, darbeli DC ve düz DC kaçak akımlarını algılayarak kapsamlı koruma sağlar.

Aşırı gerilim koruması için koordineli SPD stratejisi uygulanır. Ana panele Tip 1+2 SPD, alt dağıtım panellerine ise Tip 2 SPD kurulmalıdır. Bu sistem yıldırım darbeleri ve ani gerilim yükselmelerine karşı etkin koruma sağlar.

İlginizi Çekebilir: Orta Gerilim Ürünleri



12. Topraklama Sistemi Kurulumu

Topraklama sistemi kullanıcı güvenliği için hayati rol oynar. Kurulum yapılacak bölgenin altyapısına göre TT veya TN sistemi tercih edilir. AC şarj üniteleri için topraklama direnci en fazla 5 ohm olarak belirlenir.

Kabul edilebilir maksimum direnç değeri genellikle 3 ohm ve altı tercih edilir. Bakır veya galvanizli çelik elektrotlar nemli toprakta 2-3 metre derinliğe gömülmelidir. Topraklama sistemi yılda en az bir kez test edilmelidir.

Şarj İstasyonu Montaj ve Devreye Alma Süreci

Montaj aşaması, tüm planlama ve hazırlık süreçlerinin fiziksel gerçekliğe dönüştüğü noktadır. Uzman ekip tarafından gerçekleştirilen bu süreç genellikle 2-3 iş günü içinde tamamlanır.

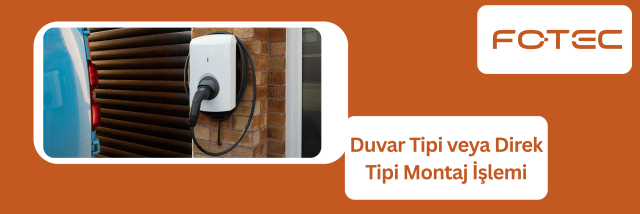

13. Duvar Tipi veya Direk Tipi Montaj İşlemi

Şarj istasyonu montajında ilk karar, duvar tipi mi yoksa direk tipi kurulum mu yapılacağıdır. Ev tipi wallbox üniteleri genellikle garaj veya kapalı otoparklarda duvara monte edilir. Ancak dış mekana kurulacaksa cihazın IP koruma derecesi yüksek olmalıdır.

Şarj istasyonu dikey şekilde bir duvara veya bir kolona monte edilmelidir. Eğime izin verilmez, aksi takdirde su tahliyesi mümkün olmaz ve bu cihaza zarar verir.

DC şarj istasyonlarında zeminin düzlüğü, su yalıtımı ve taşıma kapasitesi göz önünde bulundurularak altyapı hazırlıkları yapılmalıdır. Beton zemin dış ortam şartlarına uygun olmalı ve yer altı kablolama ile uyumlu biçimde projelendirilmelidir.

Vidalama ve ankrajlama işlemleri üretici teknik şartnamesine göre gerçekleştirilmelidir. Kullanıcıların rahatlıkla erişebileceği yükseklikte montaj yapılmalı, özellikle engelli kullanıcılar için uygunluk kontrolü sağlanmalıdır.

14. Elektriksel Bağlantılar ve Kablolama

Kablolama aşamasında sigorta bağlantıları ve topraklama hattı titizlikle yapılır. Panodan şarj istasyonuna kadar kesintisiz, yeraltı veya yüzeyden özel bir kablo hattı çekilir.

Tüm kablolar IP koruma seviyesine uygun geçiş noktalarından geçirilmelidir. Besleme hattı düzgün şekilde eğme yarı çaplarına uyularak kablo rakoru arasından geçirilmelidir.

Elektrik bağlantısı tamamlandıktan sonra topraklama ölçümü ve izolasyon kontrolü gerçekleştirilir. Topraklama bağlantısı kontrol edilir ve direnci ölçülerek 5 ohm altında tutulur. Tüm bağlantı noktaları sıkıştırılır, termal kamera ile ısınma kontrolü yapılır ve koruma elemanlarının devreye girişi test edilir.

15. Test ve Güvenlik Kontrolleri

Kurulumu tamamlanan şarj istasyonu öncelikle sahada teknik testlere tabi tutulur. Kaçak akım testleri sistemin izolasyon yeterliliğini ölçer. Topraklama direncinin mevzuata uygun seviyede olup olmadığı ölçülür. Yetersiz topraklama kullanıcı güvenliğini doğrudan tehlikeye atabilir.

Şarj ünitesinin araca doğru voltaj ile enerji gönderip göndermediği ölçülür. Farklı marka ve modellerde elektrikli araçlarla kısa süreli test şarj işlemleri gerçekleştirilir. Bu testler OCPP protokolü üzerinden haberleşmenin, şarjın kesintisiz çalışmasının ve kullanıcı deneyiminin doğrulanmasını sağlar.

16. OCPP Yazılım Entegrasyonu ve Ayarları

OCPP protokolü sayesinde şarj ünitesi bir merkezi yönetim sistemiyle haberleşebilir. Bu sistemler üzerinden şarj seansları takip edilebilir, kullanıcı bazlı faturalama yapılabilir, enerji tüketimi analiz edilebilir ve arıza bildirimleri alınabilir. Yazılım kurulumunun yanı sıra şarj ünitesine internet bağlantısı sağlanması gerekir.

Kurulum sonrası kullanıcı eğitimi verilmesi şarttır. RFID kart tanımlama ve mobil uygulama kurulumu bu eğitim kapsamında gösterilir. Kullanıcı eğitimi sırasında garanti belgesi, kullanım kılavuzu ve periyodik bakım sözleşmesi de teslim edilmelidir.

İlginizi Çekebilir: Siemens Fiyat Listesi



Kurulum Sonrası Bakım ve Optimizasyon

Kurulumun tamamlanması sürecin sonu değil, aksine verimli işletmenin başlangıcıdır. Düzenli bakım ve akıllı optimizasyon stratejileri hem maliyetleri düşürür hem de istasyonun ömrünü uzatır.

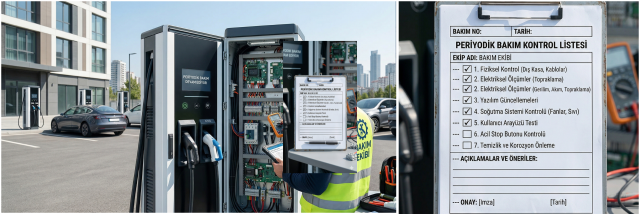

Periyodik Kontrol ve Bakım Planı

Şarj istasyonu bakım planı, TS HD 60364-6 standardına, ilgili mevzuata ve üretici talimatlarına uygun olarak yılda en az bir kez yapılmalıdır.

Bakım süreçleri bağlantı temas noktalarının düzenli kontrolünü, şarj kablosunun yıpranma gibi fiziksel durumlarının incelenmesini, bağlantı ucunun çatlak veya kırık olup olmadığının kontrolünü ve gerektiğinde filtrelerin değiştirilmesini içermelidir.

Temizlik ve görsel kontrol aşamasında şarj istasyonunun dış yüzeyi düzenli olarak temizlenmeli, toz ve kir birikimi önlenmelidir. Şarj kablosu bakımında kablo üzerinde kesikler, yırtılmalar veya sıkışmalar olmadığından emin olunmalıdır.

Ayrıca elektrik bağlantıları düzenli kontrol edilmeli, kablo uçlarının gevşek olmadığından ve bağlantı noktalarının temiz olduğundan emin olunmalıdır. Yazılım güncellemeleri düzenli olarak kontrol edilmeli ve gerektiğinde istasyonun yazılımı güncellenmelidir.

Gece Tarifesi ile Maliyet Optimizasyonu

EPDK’nın esnek fiyatlandırma düzenlemesiyle elektrikli araç şarj maliyetlerinde önemli tasarruf imkanı doğdu. Yoğun saatler yerine düşük talep dönemlerinde şarj tercih edilmesi halinde aylık maliyetlerde yüzde 60’a varan düşüş mümkün olabilecek. Kullanıcıların gece tarifelerine yönlendirilmesi hem şebeke yükünü dengeleyecek hem de tüketici bütçesine katkı sağlayacak. Özellikle düzenli gece şarjı yapabilen kullanıcılar açısından bu tasarruf potansiyeli öne çıkıyor.

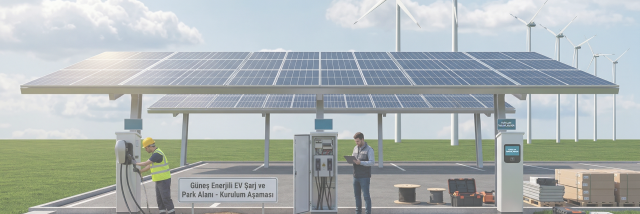

Güneş Enerjisi Entegrasyonu

Güneş enerjisi sistemiyle entegre şarj istasyonlarında izleme ve bakım performans açısından kritiktir. Şarj istasyonunun performansını izlemek ve düzenli bakım yapmak önemlidir.

Güneş enerjisi sistemi zamanla verimliliğini kaybedebilir veya arızalar meydana gelebilir. Sistemin düzenli olarak izlenmesi, herhangi bir aksaklık durumunda hızlıca müdahale edilmesi gereklidir. Güneş panellerinin kirlenmesi veya arızalanması gibi durumlar enerji verimliliğini olumsuz etkileyebilir.

Yaygın Hatalar ve Önlemler

Birçok kullanıcı ev elektrik tesisatının elektrikli araç şarjına uygun olup olmadığını kontrol ettirmeden şarj cihazı kullanmaya başlar. Ev tipi şarj kurulumlarında en sık yapılan teknik hatalardan biri yük dengeleme sistemi olmadan yüksek güçlü şarj cihazı kullanmaktır. Plansız şarj gereksiz yüksek elektrik maliyetlerine neden olur.

Şarj kablosu ve soketlerde zamanla aşınma, kirlenme veya gevşeme oluşabilir, dolayısıyla periyodik görsel kontrol hem güvenlik hem performans açısından önemlidir.

• Uzatma Kablosu Kullanmak: Şarj işlemi uzun süreli ve yüksek akımlı olduğu için standart uzatma kabloları veya çoklu prizler üzerinden şarj etmek ciddi yangın riski taşır.

• Hatalı Röle Seçimi: Araç şarj sistemleri için zorunlu olan DC kaçak akım korumalı (Tip B veya Tip A+DC) röleler yerine, standart ev tipi (Tip AC) röleler kullanmak.

• Topraklama Hattını Önemsememek: Topraklama ölçümü yaptırmadan kurulumu tamamlamak; olası bir elektrik kaçağında hem aracı hem de kullanıcıyı hayati tehlikeye atar.

• Yanlış IP Sınıfı Tercihi: Dış mekana (açık otopark vb.) kurulum yaparken, cihazın yağmur ve toza karşı dayanıklılığını belirten IP koruma sınıfına (en az IP54 veya IP65) dikkat etmemek.

• Kablo Yönetimsizliği: Şarj bittikten sonra kabloyu yerde dağınık bırakarak araç tekerleği altında ezilmesine veya aşırı bükülerek iç iletkenlerinin kırılmasına zemin hazırlamak.
