Elektrik mühendisliğinde “harmonik” kavramı, özellikle güç elektroniği tabanlı ekipmanların yaygınlaşmasıyla birlikte endüstriyel tesislerin gündemine sıkça girmeye başlamıştır. Frekans konvertörleri, kaynak makineleri, UPS sistemleri ve LED sürücüler gibi doğrusal olmayan yükler, şebekede temel frekansın (50 Hz) katları şeklinde ek gerilim ve akım bileşenleri oluşturur. Bu bileşenlere harmonik denir ve kontrol altına alınmadığında ekipman arızalarından enerji kayıplarına kadar birçok soruna yol açabilir. Bu yazıda harmoniklerin fiziksel temelini, tesislerde yarattığı zararları ve pratik çözüm yöntemlerini detaylı şekilde inceleyeceğiz.
Harmonik Kavramının Temeli

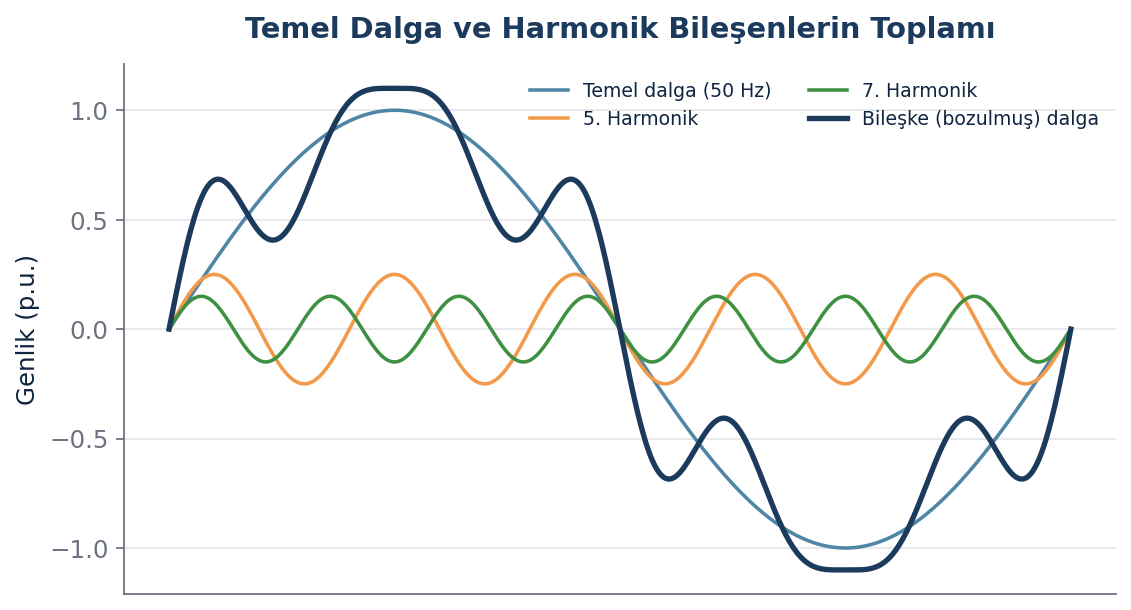

Standart bir AC şebekede gerilim ve akım, 50 Hz frekansında düzgün bir sinüs dalgası şeklinde olmalıdır. Ancak doğrusal olmayan yükler devreye girdiğinde, akım dalga formu bozulur ve bu bozulmuş dalga, Fourier analizi ile temel frekans (1. harmonik) ile onun tam sayı katları olan 2., 3., 5., 7., 11., 13. harmonikler gibi bileşenlerin toplamı olarak ifade edilebilir. Üç fazlı dengeli sistemlerde tek sayılı harmonikler (5., 7., 11., 13.) baskın olarak görülürken, 3. harmonik ve katları (triplen harmonikler) özellikle nötr iletkende birikerek ciddi sorunlara yol açar.
Harmonik Kaynakları
Endüstriyel tesislerde en yaygın harmonik kaynakları şunlardır:
- Değişken hızlı sürücüler (VFD/Inverter): Motor hız kontrolü için kullanılan bu cihazlar, AC-DC-AC dönüşüm sırasında yoğun harmonik akım üretir.
- Kaynak makineleri: Ani ve yüksek akım çekimi nedeniyle özellikle düşük frekanslı harmonikler oluşturur.
- UPS ve kesintisiz güç kaynakları: Redresör devreleri harmonik kaynağı olabilir; özellikle eski nesil altı darbeli (6-pulse) UPS’lerde bu etki belirgindir.
- LED aydınlatma sürücüleri ve elektronik balastlar: Küçük güçlerine rağmen toplu kullanıldıklarında ciddi harmonik yük oluşturabilirler.
- Bilgisayar ve sunucu güç kaynakları: Anahtarlamalı güç kaynakları (SMPS) yapıları gereği harmonik üretir.
Harmoniklerin Tesislere Verdiği Zararlar
Transformatörlerde Aşırı Isınma
Harmonik akımlar, transformatör nüvesinde ek demir kayıplarına (eddy current losses) neden olur. Bu durum, transformatörün nominal gücünün altında çalışsa bile aşırı ısınmasına ve ömrünün kısalmasına yol açar. K-faktörü hesaplaması yapılmadan seçilen standart trafolar, harmonik yoğun tesislerde beklenenden çok daha erken arızalanabilir.
Nötr İletkende Aşırı Akım
Triplen harmonikler (3., 9., 15. harmonik) üç fazda birbirini götürmek yerine nötr iletkende toplanır. Bu nedenle bazı tesislerde nötr iletken akımı, faz akımlarından bile yüksek olabilir — bu da yangın riskini artıran ciddi bir tehlikedir.
Motor ve Ekipman Arızaları
Harmonikli gerilim, motorlarda ek ısınmaya, tork dalgalanmalarına ve rulman akımlarına (kaçak akımların rulmanlar üzerinden geçişi) neden olarak mekanik aşınmayı hızlandırır.
İlginizi Çekebilir: Kompanzasyon Nedir? Reaktif Güç ve Cosφ Rehberi
Kompanzasyon Sistemlerinde Rezonans Riski
Standart kondansatör bataryaları, belirli harmonik frekanslarında şebeke endüktansı ile rezonansa girerek harmonik akımı büyük ölçüde yükseltebilir. Bu durum, kondansatörlerin ve sigortaların patlamasına kadar varan ciddi arızalara yol açabilir.
Hassas Elektronik Cihazların Yanlış Çalışması
Ölçüm cihazları, PLC’ler ve haberleşme sistemleri, bozulmuş gerilim dalga formu nedeniyle hatalı ölçüm yapabilir veya beklenmedik şekilde resetlenebilir.
Harmonik Seviyeleri Nasıl Ölçülür?

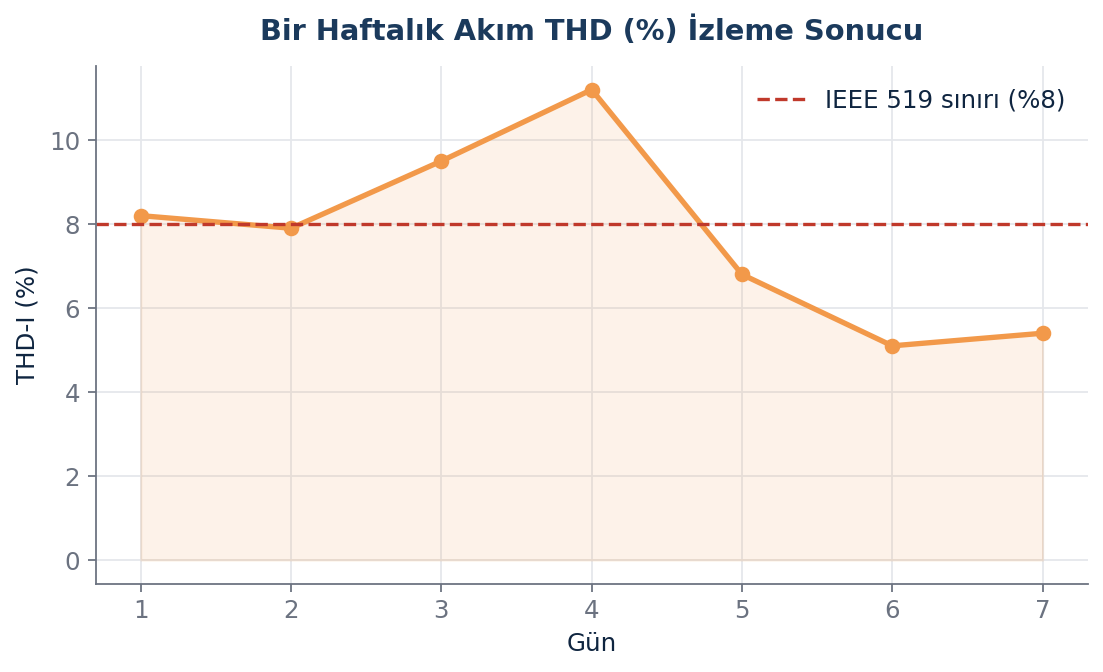

Harmonik distorsiyon, genellikle THD (Total Harmonic Distortion) yüzdesi ile ifade edilir. IEEE 519 standardı, farklı gerilim seviyeleri ve kısa devre oranlarına göre kabul edilebilir THD sınırlarını tanımlar. Ölçüm için:
- Enerji analizörleri ile gerçek zamanlı harmonik spektrumu kaydedilir.
- Kalıcı izleme sistemleri, günün farklı saatlerinde değişen yük profiline bağlı harmonik değişimini gösterir.
- Her bir harmonik bileşeninin (5., 7., 11. vb.) ayrı ayrı yüzdesi incelenerek hangi ekipmanın kaynak olduğu tespit edilebilir.
Harmonik Sorunlarına Çözüm Yolları

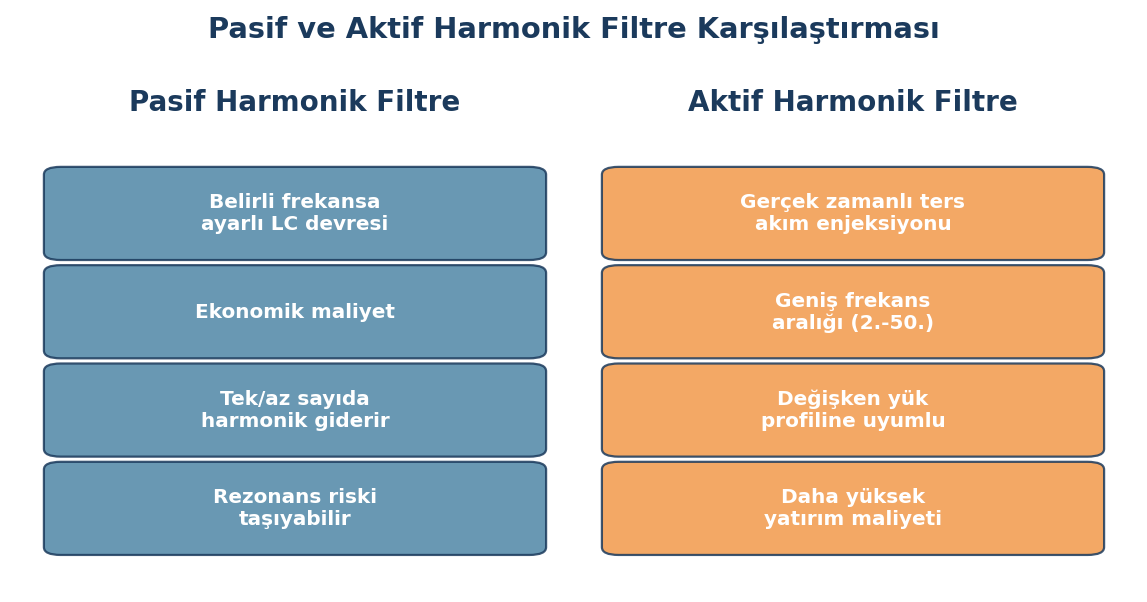

Pasif Harmonik Filtreler
Belirli bir harmonik frekansına ayarlanmış seri LC devreleridir. Baskın tek bir harmonik kaynağı olan (örneğin sadece 5. harmonik yoğun) tesislerde ekonomik bir çözümdür.
Aktif Harmonik Filtreler (AHF)
Gerçek zamanlı olarak yük akımını analiz edip, tam ters fazda bir akım enjekte ederek harmonikleri geniş bir spektrumda (genellikle 2.-50. harmonik) giderir. Değişken yük profiline sahip, çok sayıda farklı harmonik kaynağı bulunan tesislerde en etkili çözümdür.
Detune Reaktörlü Kompanzasyon
Kompanzasyon sistemine seri bağlanan detune reaktörler, kondansatör bataryasının rezonans frekansını harmonik frekanslardan uzaklaştırarak güvenli çalışmayı sağlar.
12 veya 18 Darbeli Redresör Kullanımı
Yüksek güçlü sürücülerde, standart 6 darbeli redresör yerine 12 veya 18 darbeli tasarımlar kullanılarak kaynakta harmonik üretimi azaltılabilir.
Doğru Kablolama ve Nötr İletken Boyutlandırması
Triplen harmonik riski yüksek tesislerde nötr iletkenin faz iletkenlerinden daha büyük kesitte seçilmesi, aşırı ısınmayı önler.
Doğru Mühendislik Yaklaşımı
Harmonik problemleri, “her tesise uyan tek çözüm” mantığıyla ele alınamaz. Öncelikle detaylı bir ölçüm ve analiz yapılmalı, hangi harmonik bileşenlerinin baskın olduğu ve kaynağının hangi ekipman olduğu belirlenmelidir. Ardından, tesisin yük profiline uygun filtre tipi (pasif/aktif), kapasitesi ve montaj noktası mühendislik hesaplarıyla belirlenmelidir. Yanlış seçilmiş bir filtre, sorunu çözmek yerine yeni arızalara yol açabilir.
VEKMAR Elektrik Sistemleri olarak, harmonik ölçümü, kök neden analizi ve tesisinize özel pasif/aktif filtre çözümlerinin tasarım ve uygulamasını gerçekleştiriyoruz. Harmonik kaynaklı arızalarla sık karşılaşan tesisler için ücretsiz ön değerlendirme talep edebilirsiniz.
Harmonik Sırası ve Faz İlişkisi
Harmonikler yalnızca büyüklükleriyle değil, faz sırası özellikleriyle de sınıflandırılır. Bu ayrım, harmoniklerin ekipmanlar üzerindeki etkisini anlamak açısından önemlidir:
- Pozitif sıra harmonikler (1., 4., 7., 10. vb.): Temel frekansla aynı yönde döner ve motorlarda normal tork üretimine katkıda bulunan alanla aynı yönde manyetik alan oluşturur, ancak ek ısınmaya neden olur.
- Negatif sıra harmonikler (2., 5., 8., 11. vb.): Temel frekansın tersi yönde döner ve motorlarda ters yönde tork üreterek verim kaybına, titreşime ve ek ısınmaya yol açar.
- Sıfır sıra (triplen) harmonikler (3., 6., 9. vb.): Üç fazda aynı anda aynı yönde salınım gösterdiğinden birbirini götürmez, bunun yerine nötr iletkende toplanır.
Bu sınıflandırma, hangi harmonik bileşeninin hangi ekipmanda ne tür bir soruna yol açacağının öngörülmesini sağlar ve filtre tasarımında dikkate alınması gereken kritik bir parametredir.
IEEE 519 Standardına Göre Harmonik Sınır Değerleri
IEEE 519 standardı, hem gerilim hem de akım harmonik distorsiyonu için, bağlantı noktasındaki kısa devre gücü oranına (Isc/IL) bağlı olarak kademeli sınır değerler tanımlar. Örneğin küçük güçlü bir tesiste akım THD sınırı daha sıkı tutulurken, şebekeye göre nispeten küçük yük çeken büyük endüstriyel tesislerde bu sınır biraz daha esnek olabilir. Gerilim THD sınırı ise genellikle genel dağıtım sistemlerinde %5, hassas ekipmanların bulunduğu özel sistemlerde %3 civarında tutulur. Bu sınırların aşılması durumunda, dağıtım şirketleri tesisten düzeltici önlem talep edebilir; bazı ülkelerde ayrıca harmonik cezası da uygulanabilmektedir.
İlginizi Çekebilir: Yağlı Tip Trafolar
Harmonik Filtre Yatırımının Geri Dönüşü
Harmonik filtre yatırımının maliyet-fayda analizi yapılırken şu unsurlar dikkate alınmalıdır:
- Ekipman ömrü uzaması: Trafo ve motorların erken arızalanma sıklığının azalması, uzun vadeli bakım ve değişim maliyetlerini düşürür.
- Enerji kayıplarının azalması: Harmonik akımların neden olduğu ek ısınma kayıpları ortadan kalktığında, aynı üretim için daha az enerji tüketilir.
- Plansız duruş süresinin kısalması: Harmonik kaynaklı arızaların azalması, üretim sürekliliğini doğrudan iyileştirir.
- Ceza ve uyum maliyetlerinin önlenmesi: Dağıtım şirketi tarafından talep edilebilecek düzeltici yatırımların önceden yapılmış olması.
Genellikle orta ölçekli bir aktif harmonik filtre yatırımının geri dönüş süresi, tesisin harmonik yoğunluğuna ve arıza sıklığına bağlı olarak 1,5-3 yıl arasında değişebilir.
Harmonik Analizinde Kullanılan Ölçüm Süresi ve Örnekleme Stratejisi
Sağlıklı bir harmonik değerlendirmesi için ölçümün, tesisin tipik çalışma döngüsünün tamamını kapsayacak şekilde planlanması gerekir. Sadece birkaç saatlik bir ölçüm, o anki üretim koşullarını yansıtır ancak vardiya değişimleri, hafta sonu bakım periyotları veya mevsimsel üretim farklılıkları nedeniyle değişebilecek harmonik profilini tam olarak yakalayamayabilir. Bu nedenle en az bir haftalık, mümkünse aylık üretim döngüsünün tamamını kapsayan bir ölçüm periyodu önerilir. Ayrıca ölçüm cihazının örnekleme hızının, incelenmek istenen en yüksek harmonik mertebesini (örneğin 50. harmoniğe kadar) doğru şekilde yakalayabilecek kapasitede olması gerekir; yetersiz örnekleme hızı, yüksek mertebeli harmoniklerin gözden kaçmasına neden olabilir.
Harmonik Filtre Kapasitesinin Doğru Boyutlandırılması

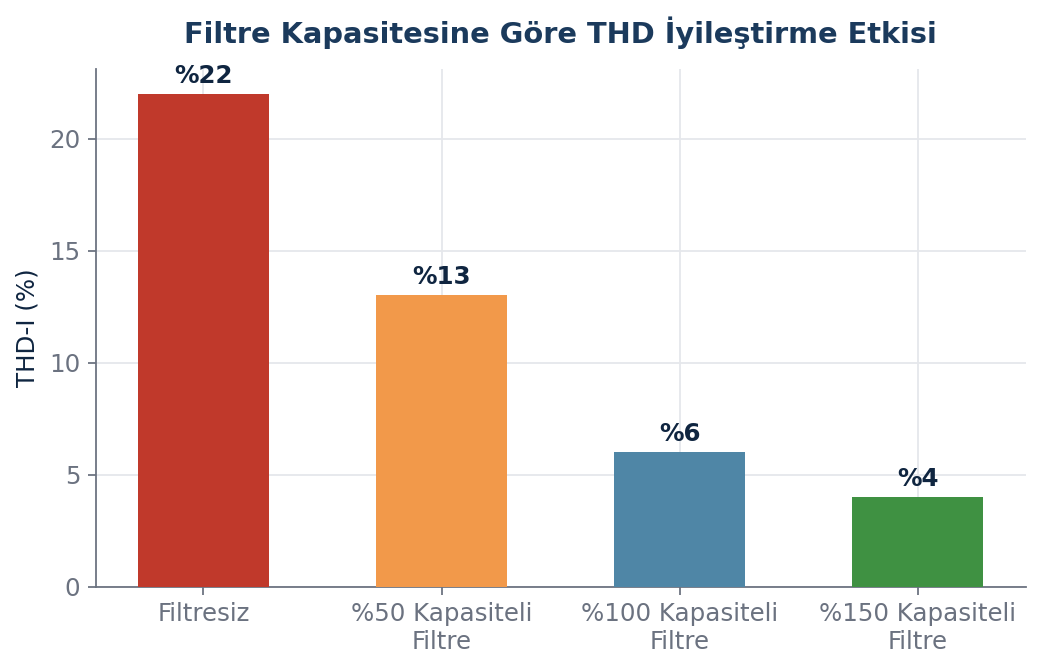

Bir harmonik filtrenin ne kadar etkili çalışacağı, doğru kapasitede seçilip seçilmediğine bağlıdır. Yetersiz kapasiteli bir aktif filtre, yalnızca harmonik akımın bir kısmını telafi edebilir ve tesis genelinde beklenen THD iyileşmesi sağlanamaz. Aşırı büyük kapasiteli bir filtre ise gereksiz yatırım maliyetine yol açar. Doğru boyutlandırma için, tesisteki tüm harmonik üreten yüklerin (VFD, kaynak makinesi, UPS) eş zamanlı çalışma senaryoları dikkate alınarak, en kötü durum (worst-case) harmonik akım profili hesaplanmalıdır. Ayrıca gelecekte tesise eklenmesi planlanan yeni ekipmanların harmonik katkısı da göz önünde bulundurularak, filtre kapasitesine belirli bir büyüme payı eklenmesi önerilir.
Harmoniklerin Kablo ve Sigorta Seçimine Etkisi
Harmonik akımlar, kablo iç direncinin frekansla artması (deri etkisi – skin effect) nedeniyle, aynı RMS akım değerinde bile standart sinüzoidal akıma göre daha fazla ısınmaya neden olabilir. Bu durum, yoğun harmonikli devrelerde kablo kesitinin, sadece temel frekans akımına göre değil, harmonik içerikli gerçek akıma göre yeniden değerlendirilmesini gerektirebilir. Benzer şekilde sigortaların erime karakteristiği de harmonik akımlardan etkilenebileceğinden, yüksek harmonikli devrelerde sigorta ve kablo koordinasyonunun bu etkiler göz önünde bulundurularak yapılması, hem güvenliği hem de sistemin beklenmedik açmalardan korunmasını sağlar.
Harmonikler, modern endüstriyel tesislerin kaçınılmaz bir gerçeğidir; ancak doğru ölçüm, analiz ve mühendislik çözümleriyle etkileri büyük ölçüde kontrol altına alınabilir. Transformatör ömrünün korunması, yangın risklerinin azaltılması ve hassas ekipmanların güvenle çalışması için harmonik yönetimi, tesis bakım stratejisinin merkezi bir parçası olmalıdır.
