Elektrik faturalarında karşılaşılan reaktif enerji cezaları, birçok işletme sahibi için gizemli kalmaya devam ediyor. Oysa bu cezaların temelinde, tesisin çektiği reaktif gücün kontrol altına alınmaması yatıyor. Reaktif güç kompanzasyonu, hem yasal ceza yükümlülüğünden kurtulmanın hem de elektrik tesisatının daha verimli çalışmasının anahtarıdır. Bu makalede kompanzasyon sisteminin ne olduğunu, nasıl çalıştığını ve doğru bir kompanzasyon panosunun nasıl boyutlandırılması gerektiğini ayrıntılı olarak ele alıyoruz.
Aktif Güç, Reaktif Güç ve Görünür Güç Kavramları
Bir AC elektrik sisteminde toplam güç üç bileşenden oluşur:
- Aktif Güç (P, kW): Gerçek iş yapan, ısı, ışık ve mekanik harekete dönüşen güçtür.
- Reaktif Güç (Q, kVAr): Endüktif (motor, trafo, bobin) veya kapasitif elemanlar tarafından çekilen, doğrudan iş yapmayan ancak manyetik/elektrik alan oluşturmak için gerekli olan güçtür.
- Görünür Güç (S, kVA): Aktif ve reaktif gücün vektörel toplamıdır ve şebekeden çekilen toplam akımı belirler.

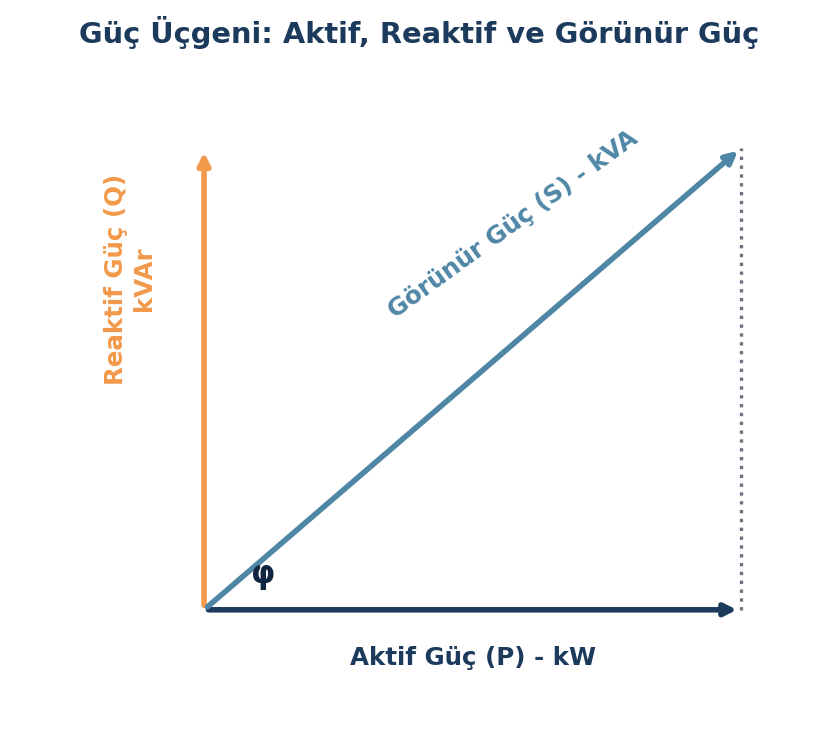

Bu üç bileşen arasındaki ilişki, güç üçgeni ile gösterilir ve güç faktörü (cos φ), aktif gücün görünür güce oranı olarak tanımlanır. Güç faktörü 1’e ne kadar yakınsa, sistem o kadar verimli çalışıyor demektir.
Düşük Güç Faktörünün Sonuçları
Endüstriyel tesislerde motorlar, trafolar ve floresan/deşarj lambaları gibi endüktif yükler reaktif güç tüketir. Kompanzasyon yapılmadığında güç faktörü genellikle 0,6-0,8 aralığında kalır. Bu durumun sonuçları şunlardır:
- Reaktif enerji cezası: Dağıtım şirketleri, güç faktörü belirli bir eşiğin (genellikle endüktif için 0,95, kapasitif için 1,00) altına düştüğünde ek ücret uygular.
- Kablo ve trafo kapasitesinin verimsiz kullanımı: Düşük güç faktöründe aynı aktif gücü taşımak için daha yüksek akım gerekir, bu da kablo kesitlerinin ve trafo kapasitesinin gereğinden büyük seçilmesini zorunlu kılar.
- Gerilim düşümü: Yüksek reaktif akım, kablo ve trafo empedansı üzerinde ek gerilim düşümüne neden olarak tesis içi gerilim kalitesini olumsuz etkiler.
- Artan kayıplar: İletim hatlarındaki I²R kayıpları, akımın karesiyle orantılı olarak arttığından, düşük güç faktörü enerji kayıplarını doğrudan yükseltir.
Reaktif Güç Kompanzasyonu Nasıl Çalışır?
Kompanzasyon, endüktif reaktif gücü dengelemek için kapasitif reaktif güç (kondansatör bataryaları) kullanma prensibine dayanır. Endüktif ve kapasitif reaktif güçler birbirine ters yönde olduğundan, doğru boyutlandırılmış bir kondansatör bataryası şebekeden çekilen net reaktif gücü büyük ölçüde azaltır ve güç faktörünü hedeflenen seviyeye (genellikle 0,95-0,99) yükseltir.
Sabit (Statik) Kompanzasyon
Sürekli sabit bir reaktif yük profiline sahip tesislerde, sabit değerli kondansatör bataryaları doğrudan panoya bağlanır. Basit ve ekonomik bir çözümdür ancak yük değişkenliği yüksek tesislerde aşırı kompanzasyon (kapasitif duruma geçiş) riski taşır.

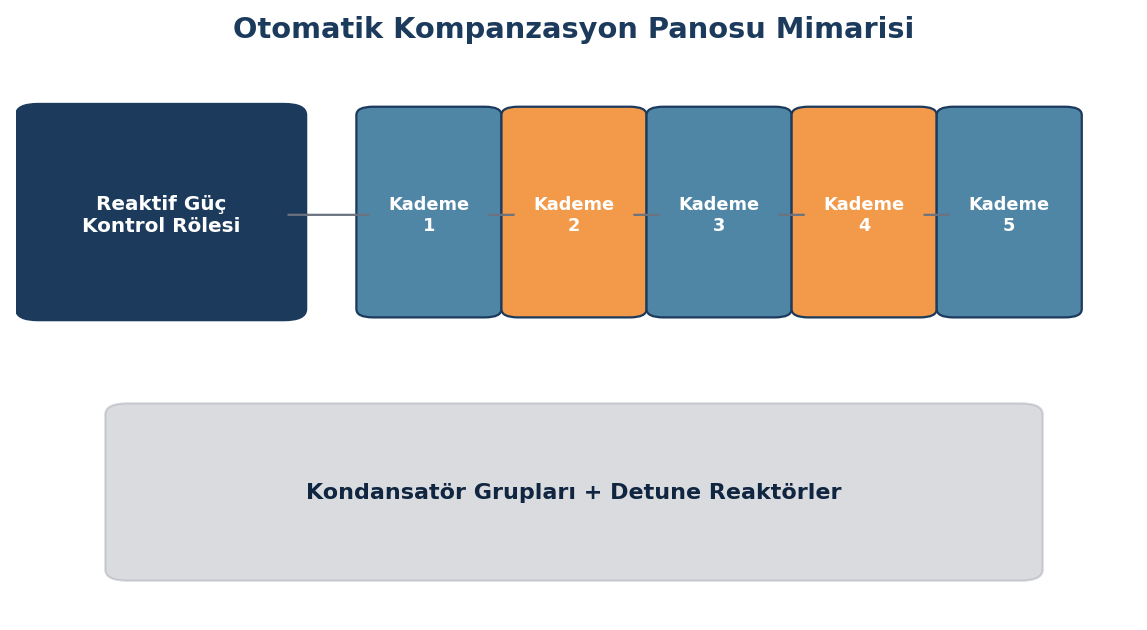

Otomatik Kompanzasyon
Yük profili gün içinde değişen tesislerde, bir reaktif güç kontrol rölesi sürekli olarak şebeke güç faktörünü ölçer ve gerektikçe kademeli olarak kondansatör gruplarını devreye alıp çıkararak optimum seviyeyi korur. Endüstriyel tesislerin büyük çoğunluğunda tercih edilen yöntem budur.
Kompanzasyon Sistemi Boyutlandırması Nasıl Yapılır?
Doğru kompanzasyon tasarımı için aşağıdaki adımlar izlenir:
- Mevcut durum ölçümü: Enerji analizörü ile tesisin en az bir haftalık aktif/reaktif güç profili kaydedilir.
- Hedef güç faktörünün belirlenmesi: Dağıtım şirketinin ceza uygulamadığı eşik (genellikle 0,95-0,98) hedeflenir.
- Gerekli kVAr hesabı: Mevcut ve hedef güç faktörü arasındaki fark, kompanzasyon tablo veya formülleri ile gerekli kondansatör gücüne (kVAr) dönüştürülür.
- Kademe sayısının belirlenmesi: Yük dalgalanmasının büyüklüğüne göre kaç kademeli (adım) bir kompanzasyon panosu gerektiği belirlenir; hassas yük profillerinde daha fazla ve küçük kademeler tercih edilir.
- Harmonik durumunun değerlendirilmesi: Tesiste önemli miktarda harmonik varsa, standart kondansatör yerine detune reaktörlü (harmonik filtreli) kompanzasyon sistemi tasarlanmalıdır — aksi halde rezonans riski oluşur.

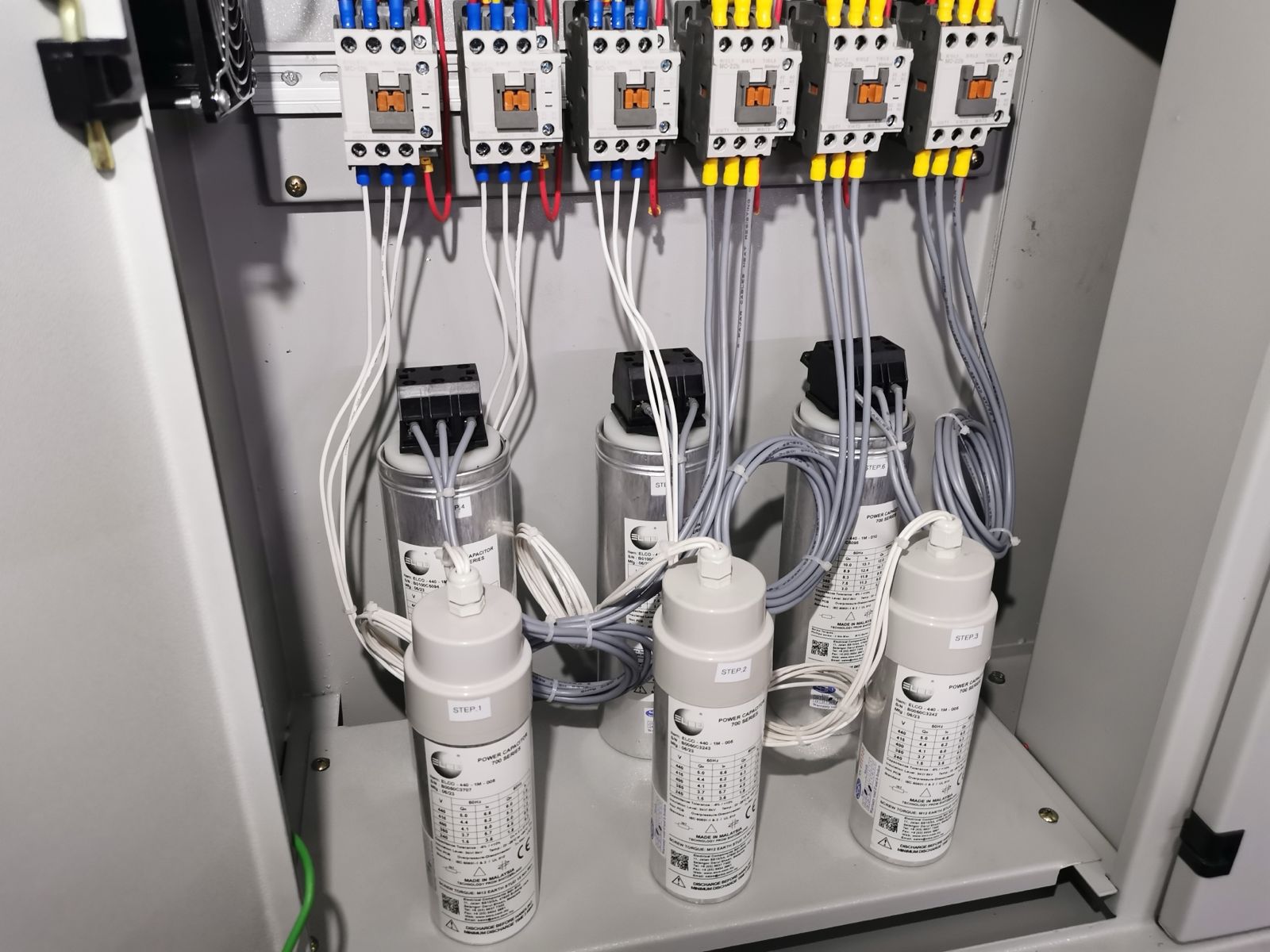

Kompanzasyon Sisteminde Kullanılan Temel Ekipmanlar
- Kondansatör bataryaları: Genellikle polipropilen film dielektrikli, düşük kayıplı tipte seçilir.
- Reaktif güç kontrol rölesi: Şebeke güç faktörünü sürekli izleyerek kademeleri otomatik devreye alır.
- Kontaktörler (tercihen kondansatör tipi): Devreye alma anındaki yüksek akım darbelerini (inrush current) sınırlamak için ön dirençli özel kontaktörler kullanılır.
- Detune reaktörler: Harmonik içeren şebekelerde rezonansı önlemek için kondansatörlere seri bağlanır.
- Sigortalar ve koruma ekipmanları: Kısa devre ve aşırı akım koruması için doğru kesme kapasiteli sigortalar seçilmelidir.
Kompanzasyon Yapılırken Sık Yapılan Hatalar
- Harmonik analizi yapılmadan sabit kompanzasyon kurulması: Bu durum rezonans riskini artırarak kondansatörlerin erken arızalanmasına neden olabilir.
- Yetersiz kademe sayısı: Yük dalgalanması yüksek tesislerde az sayıda büyük kademeli sistemler, sık sık aşırı veya yetersiz kompanzasyona yol açar.
- Yanlış kontaktör seçimi: Standart kontaktörlerin kondansatör devrelerinde kullanılması, yüksek devreye alma akımları nedeniyle kontak yapışmasına ve arızalara neden olabilir.
- Periyodik bakımın ihmal edilmesi: Kondansatörlerin kapasitans değeri zamanla azalır; düzenli test edilmeyen sistemler, farkında olmadan yetersiz kompanzasyon sağlayabilir.
Doğru Mühendislik Desteğiyle Kompanzasyon
Kompanzasyon sistemi tasarımı, sadece “kaç kVAr kondansatör gerekiyor” sorusuna cevap vermekten ibaret değildir. Harmonik durumu, yük profili, kademe sayısı ve koruma koordinasyonu birlikte değerlendirilmelidir. Yanlış tasarlanmış bir sistem, hem beklenen tasarrufu sağlamaz hem de yeni arıza riskleri doğurur.
VEKMAR Elektrik Sistemleri olarak, tesisinizin enerji profilini ölçüp analiz ederek size özel otomatik veya detune reaktörlü kompanzasyon sistemleri tasarlıyor ve anahtar teslim olarak devreye alıyoruz. Reaktif enerji cezalarından kurtulmak ve enerji verimliliğinizi artırmak için ekibimizle iletişime geçebilirsiniz.
Reaktif Enerji Cezası Nasıl Hesaplanır?
Türkiye’de dağıtım şirketleri, tesislerin çektiği endüktif reaktif enerjinin aktif enerjiye oranının belirli bir eşiği (genellikle aylık bazda ortalama güç faktörünün 0,95’in altına düşmesi) aşması durumunda, aşan reaktif enerji miktarı için ek ücret uygular. Kapasitif reaktif enerji tüketimi için de (yani aşırı kompanzasyon nedeniyle şebekeye reaktif güç geri verilmesi durumunda) benzer bir ceza mekanizması işletilir. Bu nedenle otomatik kompanzasyon sistemlerinin, sadece endüktif değil kapasitif yönde de aşırı kaçmayı önleyecek şekilde hassas kontrol rölesiyle donatılması gerekir. Fatura üzerindeki reaktif enerji kalemlerinin düzenli takip edilmesi, kompanzasyon sisteminin doğru çalışıp çalışmadığının en pratik göstergelerinden biridir.

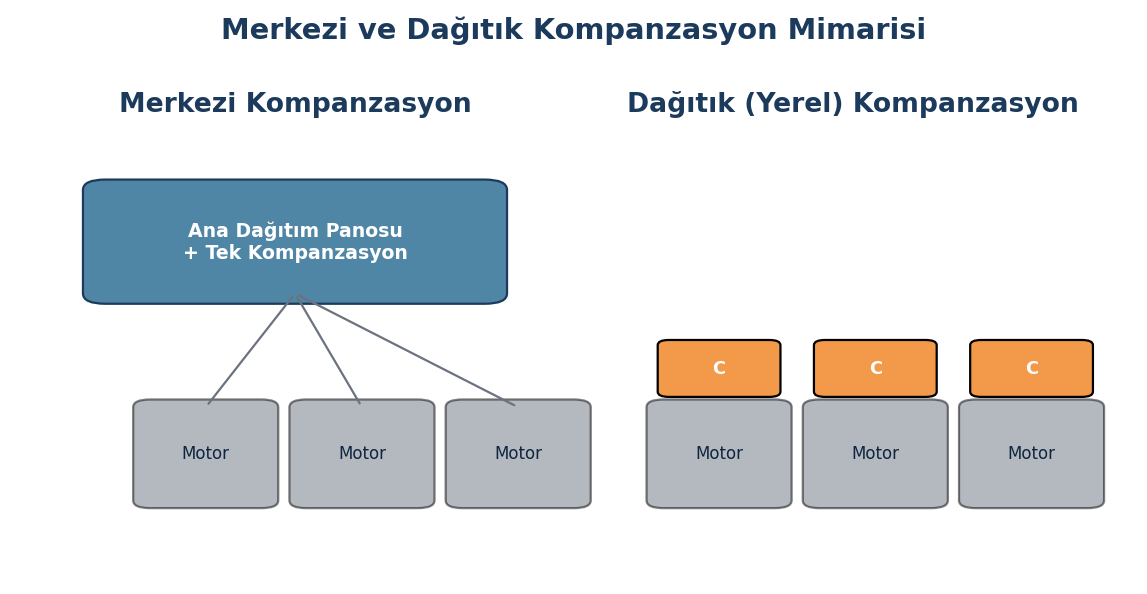

Merkezi ve Yerel (Motor Ucu) Kompanzasyon Karşılaştırması
Kompanzasyon sistemleri, uygulama noktasına göre iki farklı stratejiyle kurulabilir:
Merkezi Kompanzasyon
Tesisin ana dağıtım panosunda tek bir otomatik kompanzasyon panosu ile tüm tesisin reaktif güç ihtiyacı karşılanır. Kurulum ve bakım açısından daha basittir, ancak tesis içi dağıtım hatlarındaki reaktif akım yükünü azaltmaz.
Yerel (Dağıtık) Kompanzasyon
Büyük motorların veya trafoların hemen çıkışına, ihtiyaç duydukları reaktif gücü karşılayacak sabit kondansatörlerin bağlanmasıdır. Bu yaklaşım, dağıtım hatlarındaki reaktif akım yükünü de azaltarak kablo kayıplarını ve gerilim düşümünü ek olarak iyileştirir, ancak daha fazla sayıda küçük kondansatör grubunun yönetilmesini gerektirir.
Büyük ve dağınık yerleşimli tesislerde genellikle bu iki yaklaşımın kombinasyonu (kritik büyük motorlarda yerel, geri kalan yük için merkezi) tercih edilir.
Kompanzasyon Sisteminde Periyodik Test ve Bakımın Önemi
Kondansatörlerin kapasitans değeri, sıcaklık ve yaşlanma etkisiyle zamanla azalır; bu durum fark edilmeden sistem, göründüğünden daha az reaktif güç üretmeye devam eder ve reaktif enerji cezaları sessizce geri gelmeye başlayabilir. Bu nedenle:
- Kondansatör grupları yılda en az bir kez kapasitans ölçümüyle test edilmelidir.
- Kontaktörlerin kontak yüzeyleri, sık devreye girme nedeniyle oluşan aşınmaya karşı kontrol edilmelidir.
- Detune reaktörlerin sargı sıcaklığı, aşırı ısınma belirtisi açısından termal kamera ile periyodik olarak taranmalıdır.
- Kontrol rölesinin hedef güç faktörü ayarı, tesisteki yük değişikliklerine göre gözden geçirilmelidir.
Kompanzasyon Panosu Yerleşiminde Dikkat Edilmesi Gereken Fiziksel Faktörler
Kompanzasyon panosunun montaj yeri, hem performansını hem de ömrünü doğrudan etkiler. Kondansatörler, yüksek ortam sıcaklığından olumsuz etkilenen ve ısıya duyarlı bileşenlerdir; bu nedenle panonun iyi havalandırılan, doğrudan güneş ışığı almayan ve mümkünse klimalı bir ortamda konumlandırılması ömrü uzatır. Ayrıca kompanzasyon panosunun, kaynağı olduğu ana dağıtım panosuna mümkün olduğunca yakın yerleştirilmesi, bağlantı kablolarındaki gerilim düşümünü ve kayıpları azaltır. Titreşimli ortamlarda (örneğin büyük kompresör veya pres hatlarının yakınında) konumlandırılan panolarda, kondansatör bağlantı noktalarının titreşim kaynaklı gevşemeye karşı düzenli kontrol edilmesi ayrıca önem taşır.
Kompanzasyon ve Güç Kalitesi İlişkisinin Bütüncül Değerlendirilmesi
Kompanzasyon sistemleri tek başına ele alındığında bazen beklenmedik yan etkiler doğurabilir. Örneğin harmonik yoğun bir tesiste standart kondansatör bataryası eklenmesi, şebeke endüktansı ile rezonansa girerek mevcut harmonik seviyesini artırabilir; bu da “kompanzasyon yaptım ama sorunlar arttı” şeklinde yaygın bir şikayete yol açar. Bu nedenle kompanzasyon projelendirmesi, izole bir çalışma olarak değil, tesisin genel güç kalitesi profili (harmonik durumu, yük dengesizliği, gerilim kalitesi) ile birlikte bütüncül olarak ele alınmalıdır. Böyle bir bütüncül yaklaşım, hem kompanzasyon sisteminin güvenli çalışmasını garanti eder hem de tesisin genel enerji verimliliğini optimize eder.

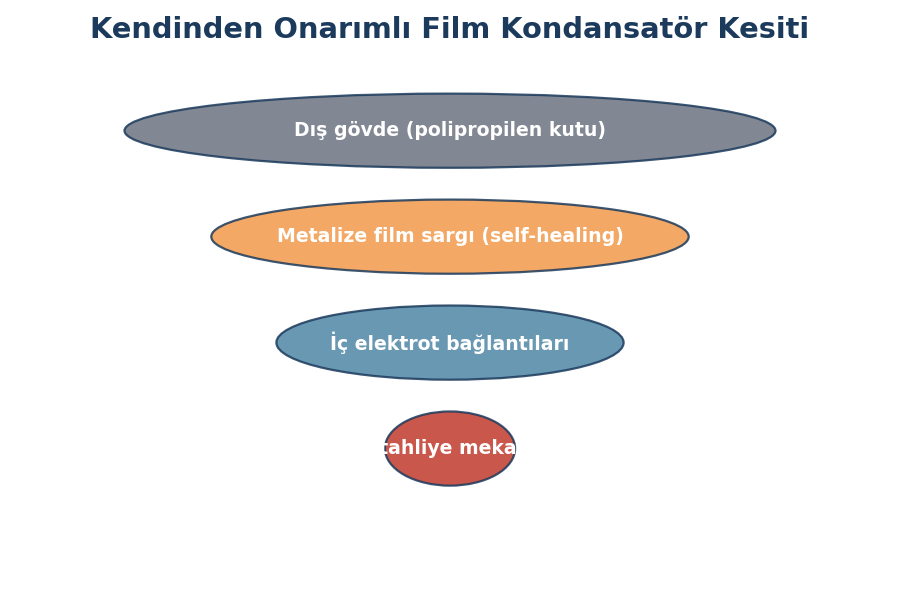

Kondansatör Teknolojisinde Malzeme Seçiminin Önemi
Kompanzasyon sistemlerinde kullanılan kondansatörlerin iç yapısı, sistemin uzun vadeli güvenilirliğini doğrudan etkiler. Günümüzde endüstriyel kompanzasyon uygulamalarında yaygın olarak kuru tip, kendinden onarımlı (self-healing) metalize polipropilen film kondansatörler tercih edilir. Bu teknoloji, dielektrik filmde oluşabilecek küçük delinme (breakdown) noktalarının, film üzerindeki ince metal kaplamanın anlık buharlaşmasıyla kendiliğinden izole edilmesini sağlar; böylece küçük bir zayıf nokta, kondansatörün tamamen arızalanmasına değil, kapasitesinde çok küçük bir azalmaya yol açar. Ayrıca kondansatörlerin aşırı basınç durumunda güvenli şekilde devre dışı kalmasını sağlayan basınç tahliye mekanizmaları (pressure interrupter), olası bir iç arızada patlama riskini ortadan kaldırır. Kompanzasyon ekipmanı seçerken bu tür güvenlik özelliklerinin varlığı, özellikle yoğun kullanılan endüstriyel panolarda tercih nedenlerinin başında gelmelidir.
Reaktif güç kompanzasyonu, doğru mühendislik hesabıyla uygulandığında hem elektrik faturalarında somut tasarruf sağlar hem de tesis içi elektrik altyapısının daha verimli ve güvenli çalışmasına katkıda bulunur. Kompanzasyon sistemi kurulumunda ölçüm, analiz ve harmonik değerlendirmesi ihmal edilmeden ilerlenmesi, uzun vadeli ve sorunsuz bir çözüm için kritik önem taşır.
