Bir endüstriyel tesisin elektrik altyapısının merkezinde yer alan güç trafosu, doğru seçilmediğinde hem yatırım maliyetlerini gereksiz yere artırabilir hem de yetersiz kapasite nedeniyle üretim kesintilerine yol açabilir. Trafo seçimi; sadece “kaç kVA gerekiyor” sorusuna cevap vermekten çok daha karmaşık bir mühendislik sürecidir ve yük profili, güç faktörü, ortam koşulları ve gelecekteki büyüme planları gibi birçok faktörün birlikte değerlendirilmesini gerektirir. Bu yazıda, doğru trafo seçimi için izlenmesi gereken adımları ve dikkat edilmesi gereken teknik kriterleri ele alıyoruz.
Trafo Gücü Hesabı Nasıl Yapılır?
Trafo gücünün doğru belirlenmesi, tesisteki tüm yüklerin doğru bir şekilde envanterinin çıkarılmasıyla başlar:
- Kurulu güç envanteri: Motorlar, ısıtıcılar, aydınlatma, ofis yükleri gibi tüm ekipmanların etiket güçleri (kW) listelenir.
- Eşzamanlılık faktörü (diversity factor) uygulanması: Tüm ekipmanların aynı anda tam güçte çalışmayacağı gerçeği göz önünde bulundurularak, kurulu güç üzerinden gerçekçi bir talep gücü (demand load) hesaplanır.
- Güç faktörü düzeltmesi: Aktif güç (kW) talebi, tesisin ortalama güç faktörüne bölünerek görünür güç (kVA) talebine dönüştürülür: kVA = kW / cos φ.
- Gelecekteki büyüme payı: Hesaplanan kVA değerine, tesisin 5-10 yıllık büyüme planına göre genellikle %20-30 arasında ek pay eklenir.
- Standart trafo gücüne yuvarlama: Hesaplanan değer, piyasada üretilen standart trafo güçlerinden (örneğin 630, 800, 1000, 1250, 1600, 2000 kVA) bir üst kademeye yuvarlanır.
Trafo Tipi Seçimi: Yağlı mı, Kuru Tip mi?
Yağlı Tip Trafolar
Soğutma ve izolasyon amacıyla mineral yağ veya biyolojik bozunur ester yağ kullanan bu trafolar, genellikle dış mekan veya ayrı trafo binalarında kurulur. Avantajları arasında yüksek güçlerde daha ekonomik olmaları ve iyi soğutma performansı sayılabilir. Ancak yangın riski ve yağ sızıntısı gibi çevresel riskler nedeniyle bina içi kurulumlarda ek önlemler (yağ toplama çukuru, yangın bariyeri) gerektirir.
Kuru Tip (Reçine İzoleli) Trafolar
Sargıları epoksi reçine ile kaplanmış olan bu trafolar, yağ kullanmadıkları için yangın riski daha düşüktür ve genellikle bina içi, hastane, AVM gibi insan yoğunluğu fazla olan yerlerde tercih edilir. Yağlı trafolara göre nispeten daha maliyetli olabilirler ancak bakım gereksinimleri daha azdır ve çevresel risk taşımazlar.
Vektör Grubu ve Bağlantı Tipi
Trafo seçiminde vektör grubu (örneğin Dyn11), hem şebeke uyumluluğu hem de nötr iletken sağlama açısından önemlidir. Dyn11 bağlantı grubu, birincil sargının üçgen (Delta), ikincil sargının yıldız (Star) bağlı olduğu ve ikincil tarafta nötr çıkışı sağlayan en yaygın konfigürasyondur. Bu sayede hem üç fazlı hem de tek fazlı yükler (230V) aynı trafodan beslenebilir.
Empedans Değeri (Uk%) ve Kısa Devre Akımına Etkisi
Trafonun kısa devre empedansı (Uk%), şebekedeki kısa devre akımının büyüklüğünü doğrudan etkiler. Düşük empedans değeri, daha yüksek kısa devre akımı anlamına gelir ve buna bağlı olarak AG panosundaki şalter ve baraların daha yüksek kısa devre dayanımına sahip olması gerekir. Standart güç trafolarında Uk% değeri genellikle %6 civarındadır; paralel çalışacak trafolarda empedans değerlerinin birbirine yakın olması, yük paylaşımının dengeli olması için kritik önem taşır.
Soğutma Sınıfı ve Ortam Koşulları
Trafolar, bulundukları ortamın sıcaklığına ve havalandırma koşullarına göre farklı soğutma sınıflarında (ONAN, ONAF, KNAN gibi) üretilir. Yüksek ortam sıcaklığına sahip veya havalandırması kısıtlı trafo odalarında, standart güçte seçilen bir trafo beklenenden daha düşük kapasitede çalışabilir (derating). Bu nedenle trafo odasının havalandırma tasarımı, trafo seçimiyle birlikte değerlendirilmelidir.
Paralel Trafo Çalıştırma Senaryoları

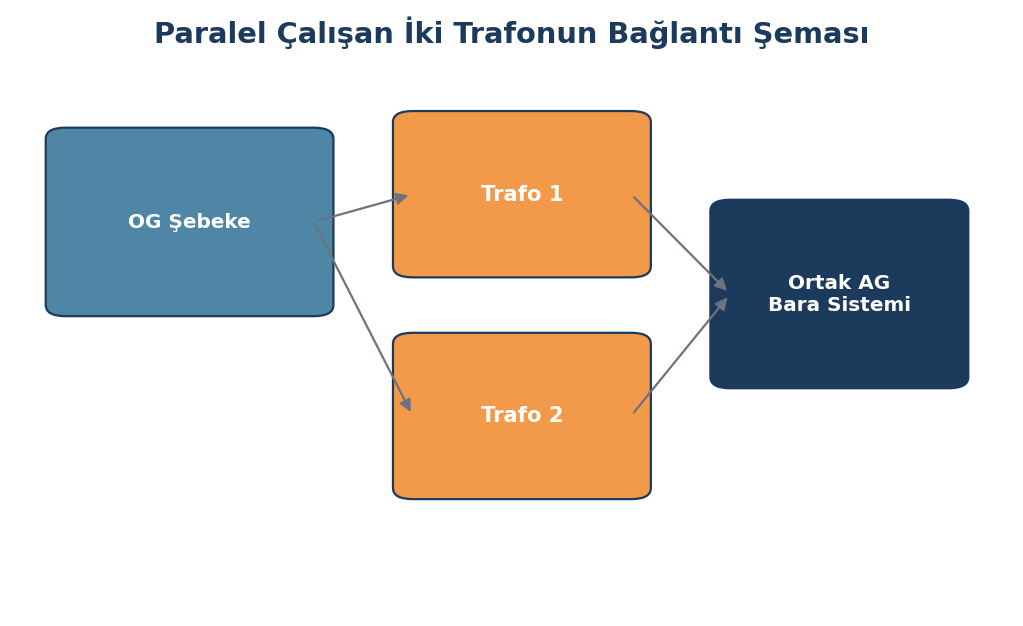

Yüksek güç ihtiyacı olan veya yedeklilik (redundancy) gereken tesislerde, tek büyük trafo yerine iki veya daha fazla trafonun paralel çalıştırılması tercih edilebilir. Bu yaklaşımın avantajları:
- Bir trafonun arızalanması veya bakıma alınması durumunda üretim tamamen durmaz.
- Kısmi yük durumlarında bir trafo devre dışı bırakılarak diğer trafo daha verimli yük aralığında çalıştırılabilir.
Paralel çalıştırma için trafoların aynı vektör grubuna, birbirine yakın empedans değerlerine ve uygun senkronizasyon/kilitleme sistemlerine sahip olması gerekir.
Trafo Koruma ve İzleme Sistemleri
Modern trafo merkezlerinde aşağıdaki koruma ve izleme ekipmanları kritik önem taşır:
- Buchholz rölesi (yağlı trafolarda): Trafo içi gaz oluşumunu tespit ederek erken uyarı sağlar.
- Sıcaklık sensörleri: Sargı ve yağ sıcaklığını sürekli izleyerek aşırı ısınmayı önler.
- Diferansiyel koruma röleleri: Trafo iç arızalarını hızlı şekilde tespit edip devreyi açar.
- Kısmi deşarj (partial discharge) izleme: Özellikle kuru tip trafolarda erken izolasyon bozulmasını tespit etmek için kullanılır.
Trafo Verimlilik Sınıfları ve Kayıp Yönetimi

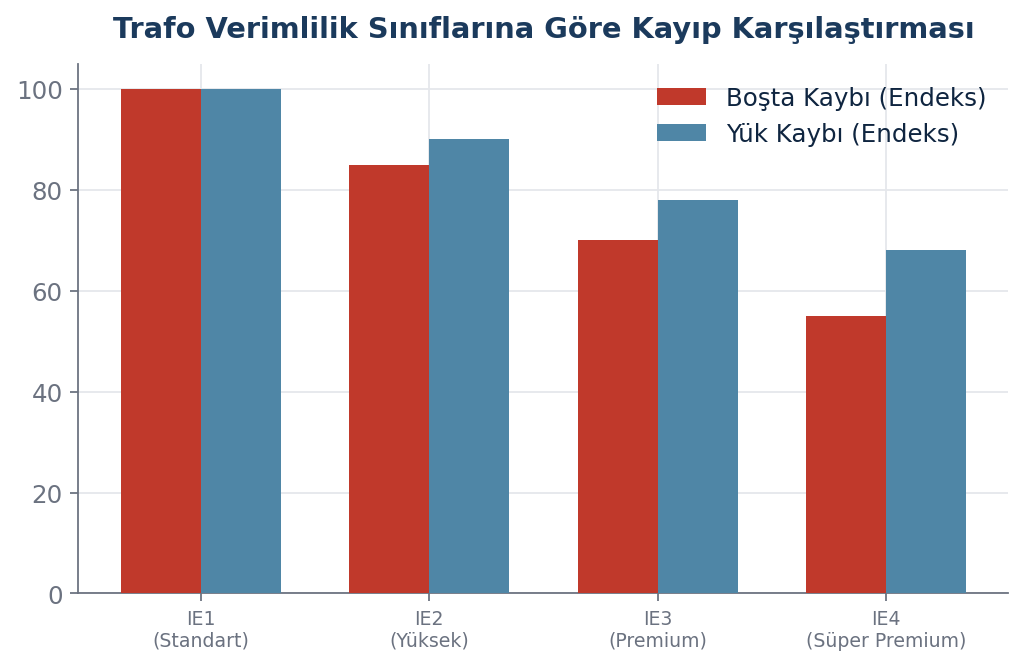

Trafolarda iki tür kayıp söz konusudur: boşta çalışma kaybı (no-load loss), trafo enerjilenmiş olduğu her an, yük çekilmese dahi sürekli var olan nüve kayıplarıdır; yük kaybı (load loss) ise çekilen akıma bağlı olarak sargılarda oluşan I²R kayıplarıdır. Avrupa Birliği’nin Ecodesign (Tier 2) düzenlemeleri gibi güncel enerji verimliliği standartları, trafo üreticilerinin belirli bir kayıp sınırının altında kalmasını zorunlu kılar. Sürekli yüksek yükte çalışan trafolarda düşük yük kayıplı modeller, boşta bekleme süresi uzun olan trafolarda ise düşük boşta kayıplı (amorf nüveli gibi) modeller daha ekonomik olabilir. Trafo seçiminde bu iki kayıp bileşeninin, tesisin gerçek çalışma profiline göre değerlendirilmesi, uzun vadeli enerji maliyetlerini doğrudan etkiler.
Trafo Ömrünü Etkileyen Faktörler
Bir güç trafosunun beklenen 25-30 yıllık ömrünü tam olarak doldurabilmesi, birçok faktöre bağlıdır:
- Aşırı yükleme: Nominal gücün sürekli üzerinde çalıştırılan trafolar, izolasyon malzemesinin beklenenden çok daha hızlı yaşlanmasına neden olur.
- Ortam sıcaklığı: Yüksek ortam sıcaklığı veya yetersiz havalandırma, trafo iç sıcaklığını artırarak izolasyon ömrünü kısaltır.
- Harmonik yükler: Doğrusal olmayan yüklerin oluşturduğu harmonik akımlar, ek ısınmaya (eddy current losses) neden olarak trafo ömrünü olumsuz etkiler.
- Nem ve kimyasal etkiler: Özellikle yağlı trafolarda, yağın nem alması dielektrik dayanımını düşürür ve düzenli yağ analizi ile takip edilmesi gerekir.
- Ani yük değişimleri ve sık anahtarlama: Trafo üzerinde mekanik ve termal streslere neden olarak sargı sıkılığının zamanla gevşemesine yol açabilir.
Trafo Merkezinde Güvenlik ve Erişim Kısıtlamaları
Trafo merkezleri, hem OG hem de yüksek güçlü AG ekipmanları barındırdığından, erişim kontrolünün titizlikle sağlanması gerekir. Trafo odalarının kapıları kilitli tutulmalı, sadece yetkili personelin girişine izin verilmeli ve oda içinde uygun uyarı işaretlemeleri (yüksek gerilim tehlikesi, arc flash uyarı etiketleri) bulunmalıdır. Ayrıca trafo odalarında yangın algılama ve söndürme sistemlerinin (özellikle yağlı trafolarda köpüklü veya CO2 tipi söndürme sistemlerinin) bulunması, olası bir arıza durumunda hasarın sınırlandırılmasına yardımcı olur.
Trafo Devreye Alma (Commissioning) Testleri
Yeni bir trafonun sahaya kurulup enerjilenmeden önce, güvenli çalışacağının teyit edilmesi amacıyla bir dizi devreye alma testinin yapılması gerekir. Bu testler arasında; izolasyon direnci ölçümü (megger testi), sargı direnci ölçümü, dönüştürme oranı (turns ratio) testi, yağlı trafolarda dielektrik dayanım ve nem oranı testi, topraklama sürekliliği kontrolü ve koruma rölelerinin fonksiyonel testi yer alır. Bu testlerin sonuçları, trafonun “referans durumu” olarak kayıt altına alınmalı ve ileriki yıllarda yapılacak periyodik testlerle karşılaştırılarak zaman içindeki değişim trendi izlenmelidir. Devreye alma testleri atlanarak yapılan enerjilendirmeler, üretim sırasında ortaya çıkabilecek gizli üretim veya nakliye kaynaklı hasarların fark edilmeden kullanılmaya devam etmesine neden olabilir.
Trafo Merkezi Isı Yönetimi ve Havalandırma Tasarımı
Trafo, çalışması sırasında sürekli ısı üretir ve bu ısının etkin şekilde uzaklaştırılamaması durumunda hem trafo hem de aynı odada bulunan diğer ekipmanlar olumsuz etkilenir. Trafo odası havalandırma tasarımında, doğal hava girişi ve çıkışı için yeterli menfez alanının hesaplanması, gerekiyorsa fan destekli zorlanmış havalandırma sistemlerinin eklenmesi ve trafo odasının dış ortam sıcaklığından mümkün olduğunca izole edilmesi (özellikle güneş gören cephelerde) önem taşır. Yetersiz havalandırılmış bir trafo odasında, trafo üzerindeki üretici tarafından belirtilen sıcaklık sınırları aşılabilir ve bu durum, trafonun beyan gücünün altında çalıştırılmasını (derating) gerektirebilir; bu da yatırım yapılan kapasitenin tam olarak kullanılamaması anlamına gelir.
Trafo Sesi ve Titreşim Yönetimi
Güç trafoları çalışırken, manyetik nüve yapısından kaynaklanan karakteristik bir uğultu sesi (genellikle 100-120 Hz civarında) üretir. Bina içi kurulan trafolarda, özellikle ofis alanlarına veya hassas ölçüm laboratuvarlarına yakın konumlarda bu ses ve titreşim, hem çalışan konforu hem de bazı hassas ekipmanların çalışmasını olumsuz etkileyebilir. Bu tür durumlarda, trafo montajında titreşim izolatörleri (anti-vibration pad) kullanılması, trafo odası duvarlarının akustik yalıtımla desteklenmesi ve mümkünse trafonun gürültüye duyarlı alanlardan yeterli mesafede konumlandırılması gibi önlemler proje aşamasında değerlendirilmelidir. Özellikle son yıllarda düşük gürültü seviyeli (low-noise) trafo tasarımları da piyasada giderek yaygınlaşmaktadır ve gürültü hassasiyeti yüksek uygulamalarda tercih edilebilir.
Doğru Trafo Seçiminde Mühendislik Desteğinin Önemi
Trafo, bir tesisin en uzun ömürlü ve en pahalı elektrik ekipmanlarından biridir; genellikle 25-30 yıl hizmet vermesi beklenir. Bu nedenle seçim aşamasında yapılacak hatalar, uzun yıllar boyunca verimsizlik, yetersiz kapasite veya gereksiz yatırım maliyeti olarak geri dönebilir. Yük analizi, büyüme planlaması ve ortam koşullarının birlikte değerlendirildiği kapsamlı bir mühendislik çalışması, doğru trafo seçiminin temelini oluşturur.
VEKMAR Elektrik Sistemleri olarak, tesisinizin yük profiline özel trafo güç hesaplaması, trafo tipi ve vektör grubu seçimi ile trafo merkezi projelendirmesi konusunda uçtan uca mühendislik desteği sunuyoruz.
Doğru trafo seçimi; kısa vadeli maliyet hesaplarının ötesinde, tesisin uzun vadeli büyüme planları, yük profili ve ortam koşulları göz önünde bulundurularak yapılması gereken stratejik bir mühendislik kararıdır. Detaylı bir güç hesabı ve doğru tip/vektör grubu seçimi, hem yatırım maliyetlerini optimize eder hem de tesisin yıllarca kesintisiz ve verimli çalışmasını garanti altına alır.
