Bir elektrik tesisinin güvenli ve arızasız çalışmasının temelinde, doğru yapılmış bir kısa devre hesabı yatar. Kısa devre hesabı; pano, kablo, trafo ve koruma cihazlarının seçiminden koruma koordinasyonuna kadar birçok mühendislik kararının temelini oluşturur. Yanlış veya eksik yapılan bir kısa devre analizi, hem ciddi güvenlik risklerine hem de arıza anında beklenenden çok daha büyük hasarlara yol açabilir. Bu yazıda kısa devre hesabının ne olduğunu, neden bu kadar kritik olduğunu ve doğru bir analiz sürecinin nasıl yürütülmesi gerektiğini ele alıyoruz.
Kısa Devre Nedir?

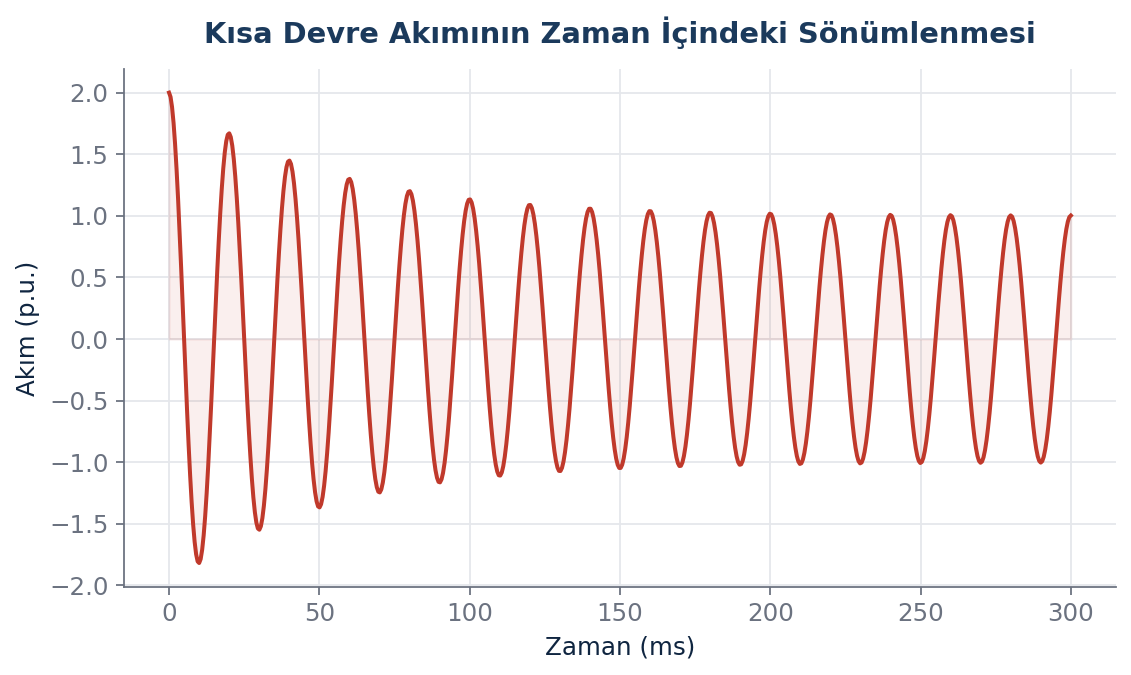

Kısa devre, normal koşullarda birbirinden yalıtılmış olması gereken iletkenlerin (faz-faz, faz-nötr veya faz-toprak) düşük empedanslı bir yol üzerinden birbirine temas etmesi sonucu oluşan, çok yüksek genlikli ve kısa süreli bir akım olayıdır. Kısa devre akımları, normal işletme akımının onlarca hatta yüzlerce katına ulaşabilir ve saniyenin çok küçük bir kesrinde devrede ciddi termal ve mekanik streslere neden olabilir.
Kısa Devre Hesabının Amaçları
Ekipman Kısa Devre Dayanımının Belirlenmesi
Panolar, baralar, kablolar ve şalt cihazları, bulundukları noktada oluşabilecek maksimum kısa devre akımına (hem termik hem de mekanik olarak) dayanabilecek şekilde seçilmelidir. Bu değer bilinmeden seçilen ekipmanlar, bir arıza anında patlama veya deformasyon riski taşır.
Koruma Cihazlarının Doğru Boyutlandırılması
Şalter ve sigortaların kesme kapasitesi (Icu), hesaplanan kısa devre akımından yüksek olmalıdır. Aksi halde, koruma cihazı arıza akımını güvenle kesemeyerek kendisi de arızalanabilir ve olay daha büyük bir felakete dönüşebilir.
Selektivite (Koordinasyon) Analizi
Kısa devre hesabı olmadan, farklı seviyelerdeki koruma cihazlarının (ana şalter, tali şalterler) birbiriyle doğru koordine edilip edilmediği belirlenemez. Doğru koordinasyon olmadan, küçük bir arıza tüm tesisin enerjisinin kesilmesine neden olabilir.
Ark Flaş (Arc Flash) Risk Değerlendirmesi
Kısa devre akımı ve arıza süresi verileri, ark flaş enerjisinin hesaplanmasında temel girdidir. Bu hesap, çalışma esnasında gerekli kişisel koruyucu ekipman (KKD) seviyesinin ve güvenli çalışma mesafesinin belirlenmesini sağlar.
Kısa Devre Hesabında Kullanılan Temel Parametreler
- Şebeke kısa devre gücü (Ssc): Dağıtım şirketinden alınan, besleme noktasındaki mevcut kısa devre gücü verisi.
- Trafo empedansı (Uk%): Trafonun kısa devre akımını sınırlayan iç direnç/reaktans değeri.
- Kablo ve bara empedansları: Devrenin uzunluğu, kesiti ve malzemesine bağlı olarak kısa devre akımını sınırlayıcı etkisi.
- Motor katkısı: Büyük motorlar, bir arıza anında kısa süreliğine jeneratör gibi davranarak kısa devre akımına ek katkı sağlayabilir; özellikle çok sayıda büyük motorun bulunduğu tesislerde bu katkı ihmal edilmemelidir.

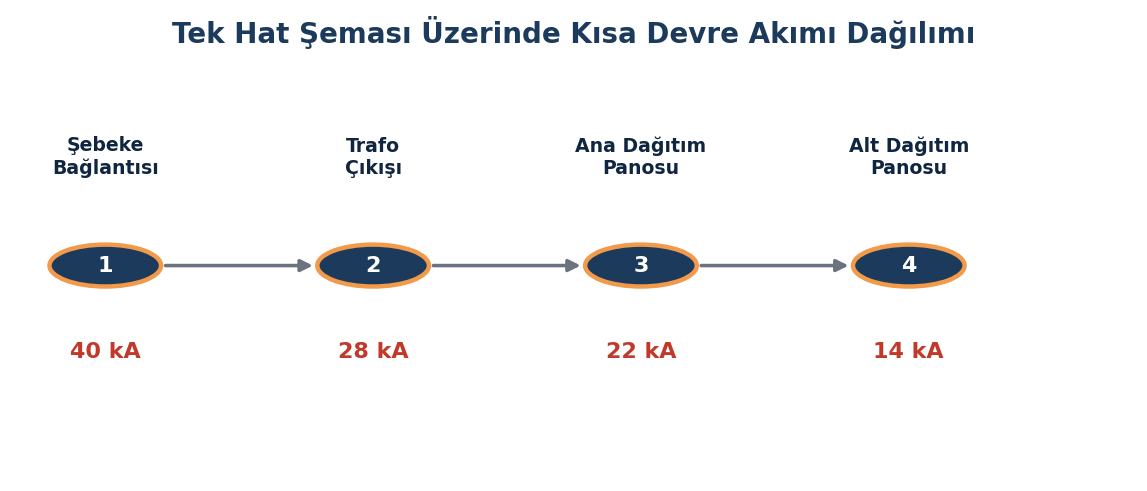

Kısa Devre Hesabı Hangi Noktalarda Yapılmalıdır?
Kısa devre hesabı, tesisin tek hat şeması (single line diagram) üzerinde, enerji akış zincirindeki her önemli noktada ayrı ayrı yapılmalıdır:
- OG şebeke bağlantı noktası
- Trafo çıkışı (AG ana dağıtım panosu girişi)
- Ana dağıtım panosu baraları
- Alt dağıtım panoları ve motor kontrol merkezleri
- Son kullanıcı devrelerinin besleme noktaları
Enerji akışında ilerledikçe (trafo, kablo gibi empedanslar nedeniyle) kısa devre akımı genellikle azalır; ancak bu azalmanın doğru hesaplanması, her seviyedeki ekipmanın doğru boyutlandırılması için şarttır.
Kısa Devre Hesabı Yapılmadığında Ortaya Çıkabilecek Riskler
- Yetersiz kesme kapasiteli şalterlerin patlaması: Arıza akımını güvenle kesemeyen bir şalter, iç arkın devam etmesine ve ekipmanın fiziksel olarak tahrip olmasına neden olabilir.
- Pano ve bara sisteminde mekanik deformasyon: Yüksek kısa devre akımlarının oluşturduğu elektromanyetik kuvvetler, yetersiz mekanik dayanıma sahip baraların bükülmesine veya kırılmasına yol açabilir.

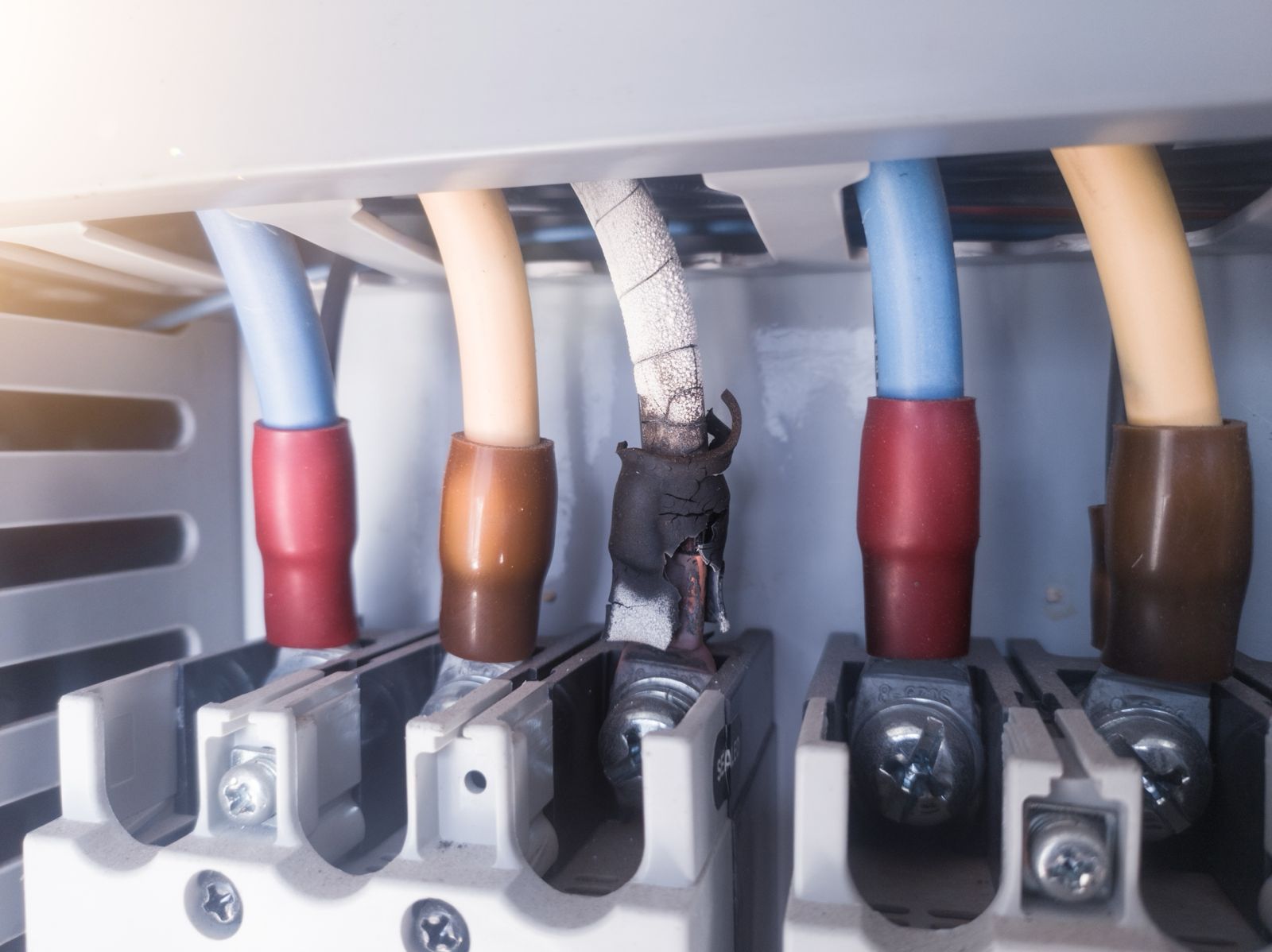

- Yangın riski: Kontrolsüz bir arık, çevredeki yalıtım malzemelerinin tutuşmasına neden olabilir.
- Uzun süreli üretim kaybı: Hatalı koordinasyon nedeniyle geniş bir bölgenin gereksiz yere devre dışı kalması, üretim sürekliliğini olumsuz etkiler.
- Personel güvenliği riski: Ark flaş olayları, saha personeli için ciddi yanık ve yaralanma riski taşır.
Kısa Devre Analizinin Yazılım Destekli Yapılması
Karmaşık tek hat şemalarına sahip endüstriyel tesislerde kısa devre hesabı, genellikle ETAP, DIgSILENT PowerFactory veya benzeri profesyonel elektrik sistem analiz yazılımları kullanılarak yapılır. Bu yazılımlar, tüm şebeke, trafo, kablo ve motor verilerini modelleyerek tesisin her noktasındaki kısa devre akımını, ark flaş enerjisini ve koordinasyon eğrilerini hassas şekilde hesaplayabilir.

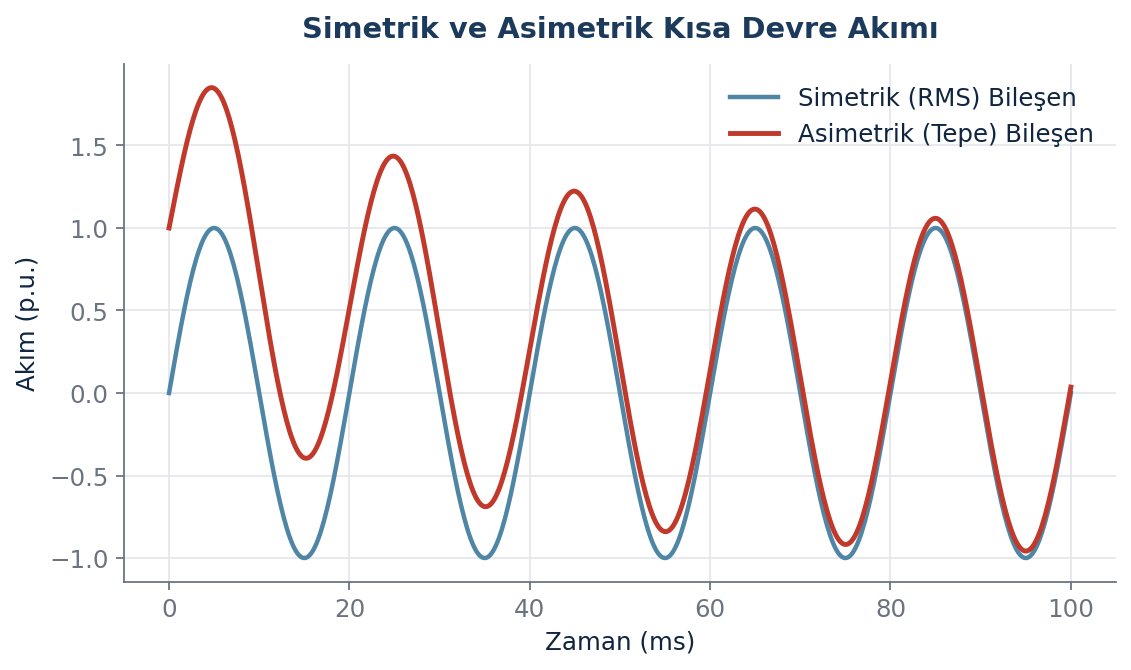

Simetrik ve Asimetrik Kısa Devre Akımları
Kısa devre hesabı yapılırken iki farklı akım bileşeni ayrı ayrı değerlendirilmelidir:
- Simetrik (RMS) kısa devre akımı: Arızanın kararlı hale geldiği andaki etkin akım değeridir ve şalter/sigortaların termik dayanımının belirlenmesinde kullanılır.
- Asimetrik (tepe) kısa devre akımı: Arızanın ilk anındaki, DC bileşen nedeniyle simetrik değerin yaklaşık 2-2,5 katına ulaşabilen tepe akım değeridir ve ekipmanların mekanik dayanımının (elektrodinamik kuvvetlere karşı) belirlenmesinde kritik rol oynar.
Bir panonun veya baranın seçiminde yalnızca simetrik akım dikkate alınırsa, ilk anki yüksek tepe akımın oluşturduğu mekanik kuvvetler nedeniyle bara deformasyonu veya kısa devre esnasında fiziksel hasar riski göz ardı edilmiş olur.
Üç Fazlı ve Tek Fazlı Kısa Devre Senaryoları
Kısa devre hesabı, farklı arıza tiplerine göre ayrı ayrı yapılmalıdır çünkü her arıza tipi farklı büyüklükte akım üretir:
- Üç fazlı simetrik kısa devre: Genellikle en yüksek akım değerini üretir ve ekipman kısa devre dayanımının belirlenmesinde temel referans olarak kullanılır.
- Faz-faz kısa devre: Üç fazlı değere göre genellikle biraz daha düşük bir akım üretir.
- Faz-toprak kısa devre: Şebekenin topraklama sistemine (yıldız noktası topraklama şekline) bağlı olarak büyüklüğü değişir; toprak arıza koruma rölelerinin ayarlanmasında bu değer esas alınır.
- Faz-nötr kısa devre: Özellikle AG sistemlerinde, nötr iletkeninin empedansına bağlı olarak değerlendirilir.
Her bir senaryonun ayrı hesaplanması, koruma cihazlarının her arıza tipine karşı da yeterli hassasiyet ve hızla tepki verebilmesini garanti eder.
Kısa Devre Akımını Sınırlandırma Yöntemleri
Bazı durumlarda hesaplanan kısa devre akımı, mevcut ekipmanların kesme kapasitesini aşacak kadar yüksek çıkabilir. Bu durumda, tüm ekipmanları çok daha yüksek (ve pahalı) kesme kapasiteli modellerle değiştirmek yerine, kısa devre akımını kaynağında sınırlandırmak daha ekonomik bir çözüm olabilir. Bu amaçla kullanılan başlıca yöntemler arasında; trafo çıkışına seri reaktör eklenmesi, daha yüksek empedanslı trafo seçimi, baralar arası bağlantıda bara bağlama reaktörü kullanılması ve sınırlayıcı tip (current-limiting) sigortaların tercih edilmesi sayılabilir. Bu yöntemlerin her biri, kısa devre akımını azaltmanın yanı sıra normal işletme koşullarında ek gerilim düşümü veya kayıp gibi yan etkiler de doğurabileceğinden, seçim sürecinde dikkatli bir mühendislik değerlendirmesi gerektirir.
Kısa Devre Hesabı Raporunun İçeriği ve Kullanım Alanları
Profesyonel bir kısa devre hesabı raporu; tesisin tek hat şemasını, her bir baradaki hesaplanan simetrik ve asimetrik kısa devre akım değerlerini, mevcut veya önerilen ekipmanların bu değerlere göre yeterliliğinin değerlendirmesini ve koruma cihazlarının koordinasyon (selektivite) eğrilerini içermelidir. Bu rapor; yeni ekipman satın alma kararlarında referans doküman olarak kullanılır, iş güvenliği değerlendirmelerinde ark flaş risk analizinin temelini oluşturur, sigorta şirketleri tarafından talep edilebilir ve tesiste gerçekleştirilecek gelecekteki genişleme projelerinin fizibilite çalışmalarında başlangıç noktası olarak hizmet eder. Bu nedenle kısa devre hesabı raporunun, güncel ve erişilebilir şekilde arşivlenmesi, tesisin uzun vadeli mühendislik hafızasının önemli bir parçasıdır.
Şebeke Genişlemesinin Kısa Devre Seviyesine Etkisi
Dağıtım şirketlerinin şebeke yatırımları (yeni trafo merkezleri, hat güçlendirmeleri) zamanla bir bölgedeki kısa devre gücünü artırabilir. Bu durum genellikle olumlu bir gelişme (daha güçlü ve stabil bir şebeke bağlantısı) olarak görülse de, tesis içindeki mevcut ekipmanların kısa devre dayanımının bu yeni ve daha yüksek kısa devre akımı seviyesini karşılayıp karşılamadığının periyodik olarak kontrol edilmesi gerekir. Dağıtım şirketinden alınacak güncel kısa devre gücü verisi ile tesis içi kısa devre hesabının belirli aralıklarla (örneğin 3-5 yılda bir) yeniden gözden geçirilmesi, şebeke tarafındaki değişikliklerin fark edilmeden tesis güvenliğini tehlikeye atmasının önüne geçer.
Kısa Devre Hesabı ile Sigorta ve Şalter Seçici Koordinasyonu Arasındaki İlişki
Bir tesiste hem sigortalı hem de şalterli koruma sistemlerinin bir arada kullanıldığı hibrit koruma mimarilerinde, kısa devre hesabı sonuçlarının her iki cihaz tipinin karakteristik eğrileriyle birlikte değerlendirilmesi gerekir. Sigortaların erime karakteristiği ile şalterlerin elektronik açma eğrileri farklı matematiksel davranışlar gösterdiğinden, bu iki tip cihazın aynı devrede seri bağlı olduğu durumlarda selektivitenin sağlanıp sağlanmadığı, üretici tarafından sağlanan koordinasyon tablolarıyla veya yazılım simülasyonuyla ayrıca doğrulanmalıdır. Bu doğrulama yapılmadan varsayılan bir koordinasyonla ilerlemek, arıza anında beklenmedik şekilde her iki cihazın da açması veya hiçbirinin açmaması gibi istenmeyen sonuçlara yol açabilir.

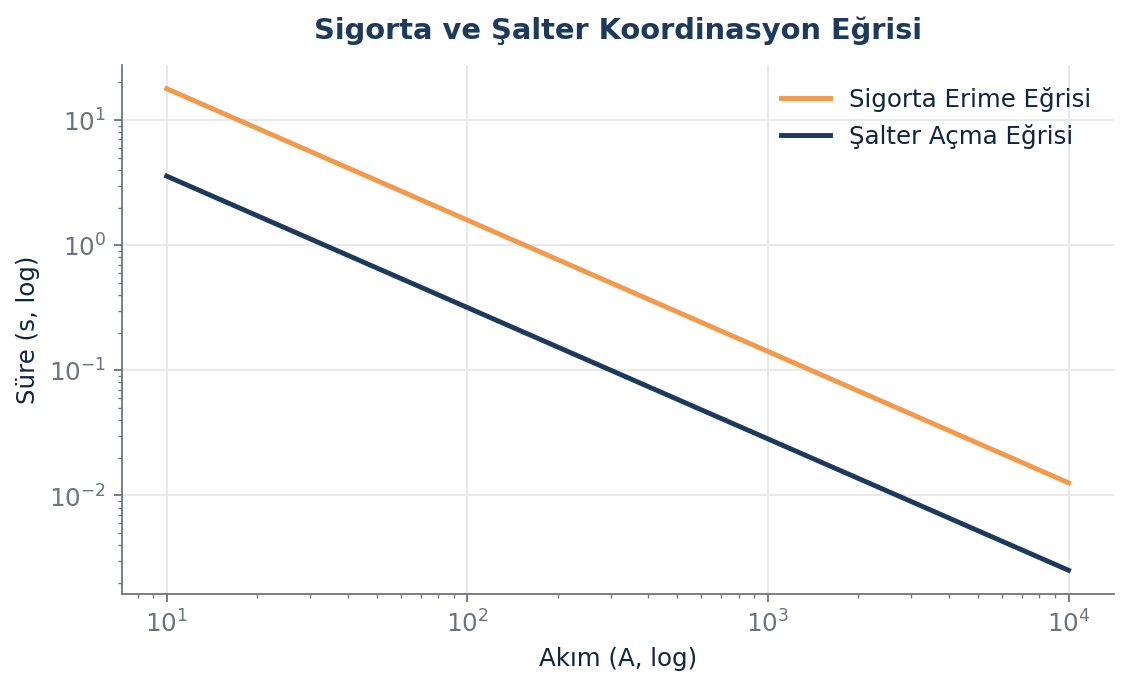

Sigorta ve şalter karakteristik eğrilerinin üst üste bindirildiği koordinasyon grafiği Bu görsel, kısa devre analizi raporlarında görsel referans olarak kullanılabilir ve ekipman seçim kararlarını destekler.
Kısa Devre Hesabının Periyodik Olarak Güncellenmesi Gerekliliği
Bir tesiste yeni ekipman eklenmesi, trafo gücünün artırılması veya şebeke bağlantı koşullarının değişmesi durumunda, mevcut kısa devre hesabının güncelliğini yitirmiş olabileceği unutulmamalıdır. Bu nedenle, önemli bir tesis modifikasyonu sonrası kısa devre analizinin yeniden gözden geçirilmesi, uzun vadeli güvenlik açısından kritik önem taşır.
VEKMAR Elektrik Sistemleri olarak, tesisinizin tek hat şeması üzerinden detaylı kısa devre hesabı, koruma koordinasyonu ve ark flaş risk analizi çalışmaları yürütüyor; bu analizlere dayalı doğru ekipman seçimi ve pano tasarımı konusunda mühendislik desteği sunuyoruz.
Kısa devre hesabı, bir elektrik tesisinin sadece kağıt üzerinde bir formalite değil, gerçek anlamda güvenliğini ve sürekliliğini belirleyen temel bir mühendislik çalışmasıdır. Doğru yapılmış bir kısa devre analizi; ekipman seçiminden koruma koordinasyonuna, ark flaş güvenliğinden uzun vadeli tesis planlamasına kadar birçok kritik kararın sağlam bir temele oturmasını sağlar.
