Elektrik panoları, bir tesisin enerji dağıtım altyapısının kalbidir. Doğru seçilmemiş bir pano; güvenlik risklerine, sık arızalara ve gelecekte pahalı revizyon maliyetlerine yol açabilir. Endüstriyel tesislerde alçak gerilim (AG) ve orta gerilim (OG) panoları seçilirken sadece akım kapasitesine bakmak yeterli değildir; standartlara uygunluk, koruma sınıfı, kısa devre dayanımı ve gelecekteki genişleme ihtiyaçları gibi birçok teknik parametre birlikte değerlendirilmelidir. Bu yazıda, elektrik panosu seçiminde göz önünde bulundurulması gereken 10 kritik teknik kriteri inceliyoruz.
1. IEC 61439 Standardına Uygunluk
Alçak gerilim pano ve anahtarlama sistemleri için geçerli olan IEC 61439 standardı, panoların tasarım doğrulaması (Design Verification) süreçlerini tanımlar. Bu standarda uygun üretilmiş ve test edilmiş (Type Tested Assembly – TTA) panolar, ısınma, kısa devre dayanımı ve mekanik dayanım gibi kritik testlerden geçmiş olur. Standarda uygunluk belgesi olmayan panolar, görünürde çalışsa bile arıza anında ciddi güvenlik riskleri taşıyabilir.
2. Kısa Devre Dayanım Değeri (Icw / Ipk)
Panonun bulunduğu noktadaki hesaplanan kısa devre akımına dayanabilecek şekilde seçilmesi gerekir. Icw (kısa süreli dayanım akımı) ve Ipk (tepe dayanım akımı) değerleri, şebekenin kısa devre gücüne göre belirlenmelidir. Yetersiz kısa devre dayanımına sahip bir pano, arıza anında barlarda deformasyona, hatta patlama riskine yol açabilir.
3. Koruma Sınıfı (IP Derecesi)

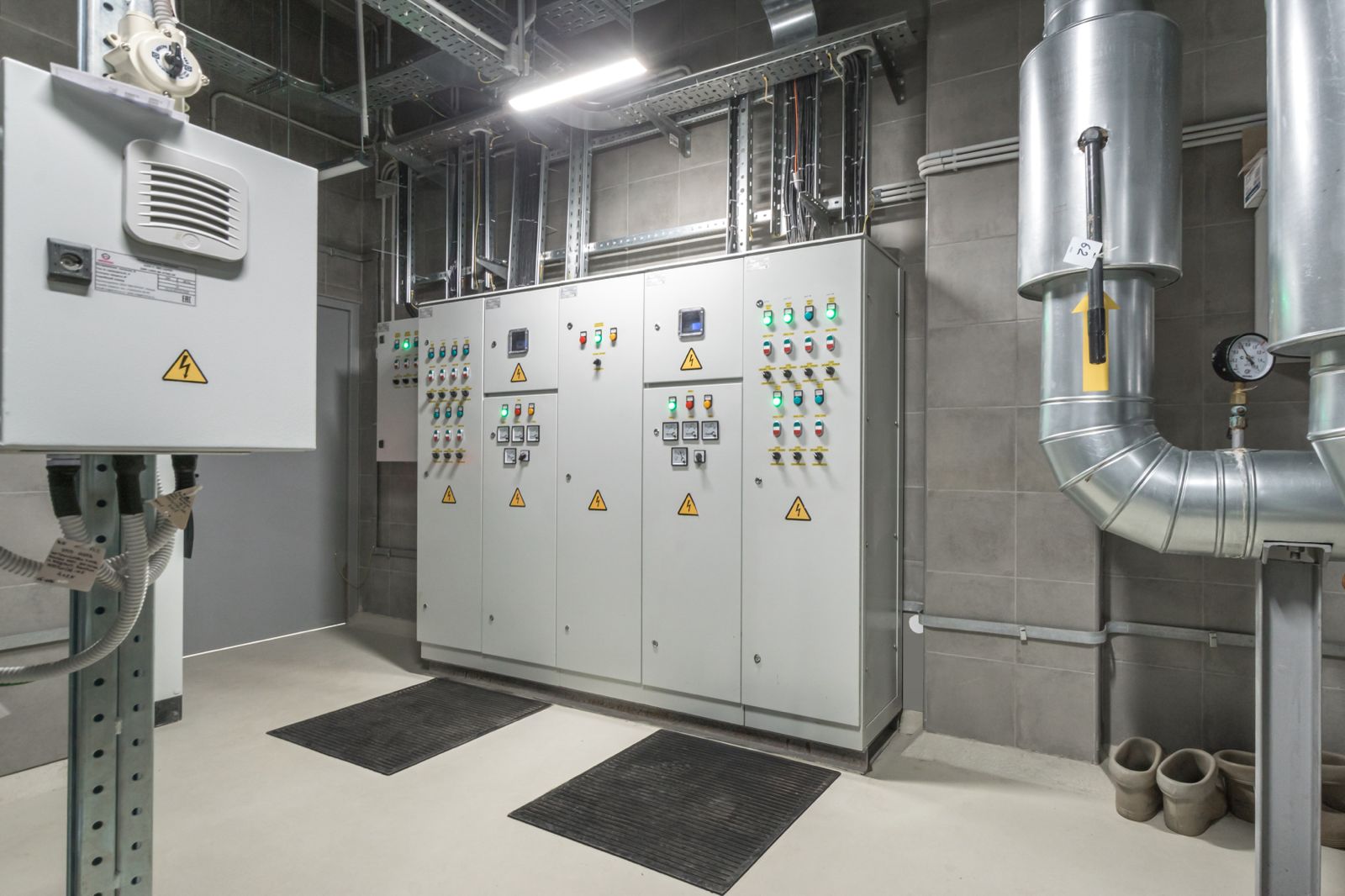

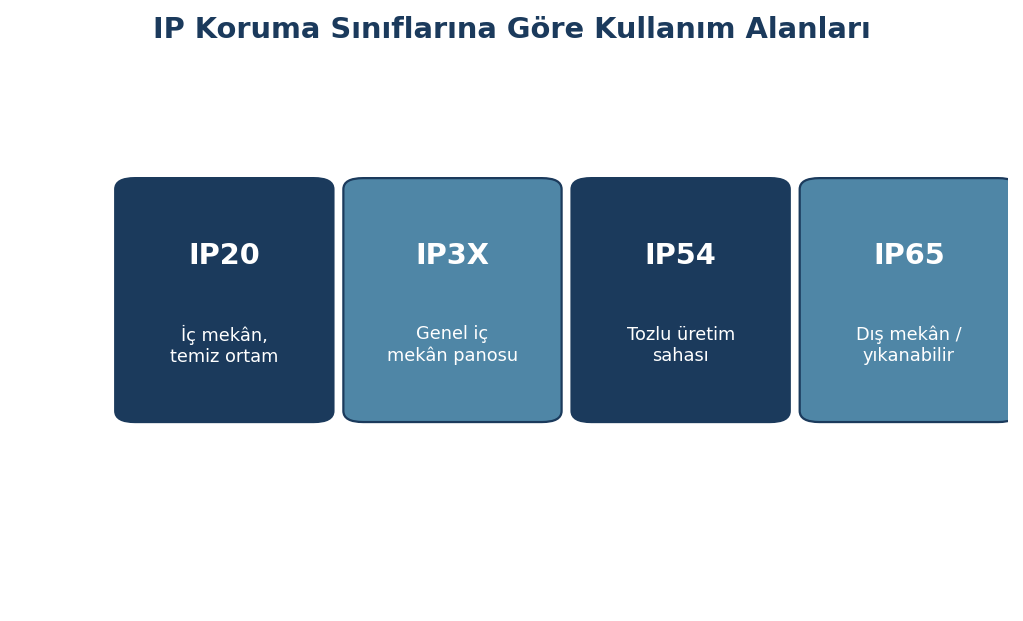

Panonun kurulacağı ortam koşulları (toz, nem, dış mekan, kimyasal buhar vb.) dikkate alınarak uygun IP (Ingress Protection) sınıfı seçilmelidir. İç mekan temiz ortamlarda IP2X-IP3X yeterli olabilirken, tozlu üretim sahalarında IP54, dış mekan uygulamalarında ise IP65 gibi daha yüksek koruma sınıfları tercih edilmelidir.
4. Form Bölmelendirmesi (Form 1-4)

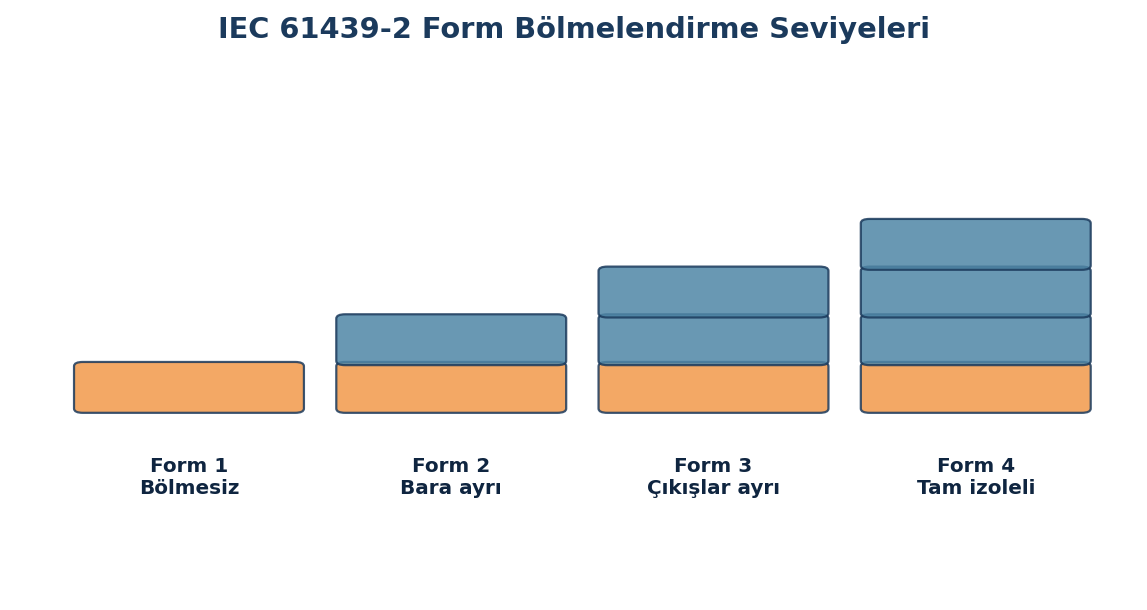

IEC 61439-2’ye göre panolar, iç bölmelendirme derecesine göre Form 1’den Form 4b’ye kadar sınıflandırılır. Form 4 panolarda her bir fonksiyonel birim (giriş, çıkış hücreleri) ayrı bölmelerde ve kendi bara bağlantı noktalarıyla izole edilmiştir. Bu sayede bir hücrede bakım yapılırken diğer hücreler enerjili kalarak üretim kesintisiz devam edebilir. Kritik üretim tesislerinde Form 3b veya Form 4 bölmelendirme şiddetle önerilir.
5. Bara Sistemi Malzemesi ve Kesiti
Bara malzemesi (bakır veya alüminyum) ve kesiti, hem nominal akımı hem de kısa devre akımını güvenle taşıyabilecek şekilde hesaplanmalıdır. Bakır baralar, daha yüksek iletkenlik ve mekanik dayanım sunduğundan kritik uygulamalarda tercih edilir. Ayrıca bara aralıkları, hava yalıtım mesafeleri (clearance) ve yüzey kaçak mesafeleri (creepage distance) ilgili gerilim seviyesine uygun olmalıdır.
6. Anahtarlama ve Koruma Ekipmanlarının Seçimi
Kompakt şalterler (MCCB), açık tip şalterler (ACB) ve kaçak akım koruma cihazlarının, panonun nominal akımına, kısa devre kesme kapasitesine (Icu/Ics) ve selektivite gereksinimlerine uygun seçilmesi gerekir. Yanlış koordine edilmiş koruma cihazları, bir arıza anında gereğinden fazla bölgenin devre dışı kalmasına (kademesiz açma) neden olabilir.
7. Havalandırma ve Isınma Yönetimi
Pano içindeki ekipmanlar (şalterler, kondansatörler, sürücüler) ısı üretir. Doğal havalandırma, fan destekli soğutma veya klima entegrasyonu gibi çözümler, panonun iç sıcaklığının ekipman üreticilerinin belirttiği sınırlar içinde kalmasını sağlamalıdır. Aşırı ısınma, hem ekipman ömrünü kısaltır hem de sigorta ve şalterlerin hatalı açma yapmasına neden olabilir.
8. Gelecekteki Genişleme Payı
Tesisin büyüme planları göz önünde bulundurularak, panoda yedek hücre/modül alanı bırakılması önemlidir. Sonradan pano genişletmek, hem maliyetli hem de mevcut üretimi durdurma riski taşıyan bir süreçtir. Genellikle mevcut kapasitenin üzerine %20-30 yedek pay bırakılması önerilir.
9. Ölçüm ve İzleme Entegrasyonu
Modern panolarda enerji analizörleri, akım trafoları ve haberleşme modülleri (Modbus, Profibus vb.) entegre edilerek panonun uzaktan izlenmesi ve SCADA sistemlerine veri aktarımı sağlanabilir. Bu entegrasyon, güç kalitesi sorunlarının erken tespiti ve önleyici bakım stratejileri için büyük katkı sağlar.
10. Üretici Kalite Belgeleri ve Test Raporları
Panonun kısa devre testi, ısınma testi ve mekanik dayanım testlerine ait raporlarının (tip test sertifikaları) talep edilmesi, satın alma öncesi kritik bir adımdır. Ayrıca ISO 9001 kalite yönetim sertifikası ve TSE/CE uygunluk belgeleri, üreticinin kalite standartlarına bağlılığının göstergesidir.
Pano Üreticisi (Panel Builder) Sorumluluğu ve Orijinal Ekipman Üreticisi İlişkisi
IEC 61439 standardı, pano sorumluluğunu iki role ayırır: orijinal ekipman üreticisi (şalter, kontaktör gibi bileşenleri üreten firma) ve pano üreticisi/montajcısı (bu bileşenleri bir araya getirip test eden firma). Pano üreticisi, seçtiği bileşenlerin tasarım sınırları içinde bir araya getirildiğini ve bütün olarak ısınma, kısa devre ve mekanik dayanım testlerini geçtiğini belgelemekle yükümlüdür. Bu nedenle bir pano satın alırken, sadece içindeki markaların (şalter, kontaktör) kalitesine değil, panoyu bir araya getiren üreticinin tip test sertifikalarına ve kalite güvence süreçlerine de dikkat edilmelidir. Düşük kaliteli montaj işçiliği, en kaliteli bileşenlerle kurulmuş bir panoyu bile güvensiz hale getirebilir.
Pano Tasarımında Ergonomi ve Bakım Kolaylığı
Bir panonun teknik özellikleri kadar, sahada bakım ve müdahale kolaylığı da uzun vadeli işletme maliyetlerini etkiler:
- Kablo giriş/çıkış düzeni: Kabloların düzenli ve etiketli şekilde yönlendirilmesi, ileride yapılacak arıza tespiti ve genişletme işlemlerini kolaylaştırır.
- Ön yüzden erişim imkanı: Modern pano tasarımlarında bakım işlemlerinin panonun arkasına geçmeden, sadece ön yüzden yapılabilmesi tercih edilir; bu da dar mekanlarda dahi güvenli bakım imkânı sağlar.
- Etiketleme ve renk kodlaması: Faz renklerinin standarda uygun kullanılması ve her devrenin açıkça etiketlenmesi, hem güvenliği artırır hem de arıza giderme süresini kısaltır.
- Acil durdurma ve kilitleme mekanizmaları: Kritik hücrelerde, bakım personelinin güvenliğini sağlayacak mekanik kilitleme (kapı-şalter kilitlemesi) sistemlerinin bulunması gerekir.
Pano Yatırım Maliyeti ile Toplam Sahip Olma Maliyeti (TCO) Dengesi

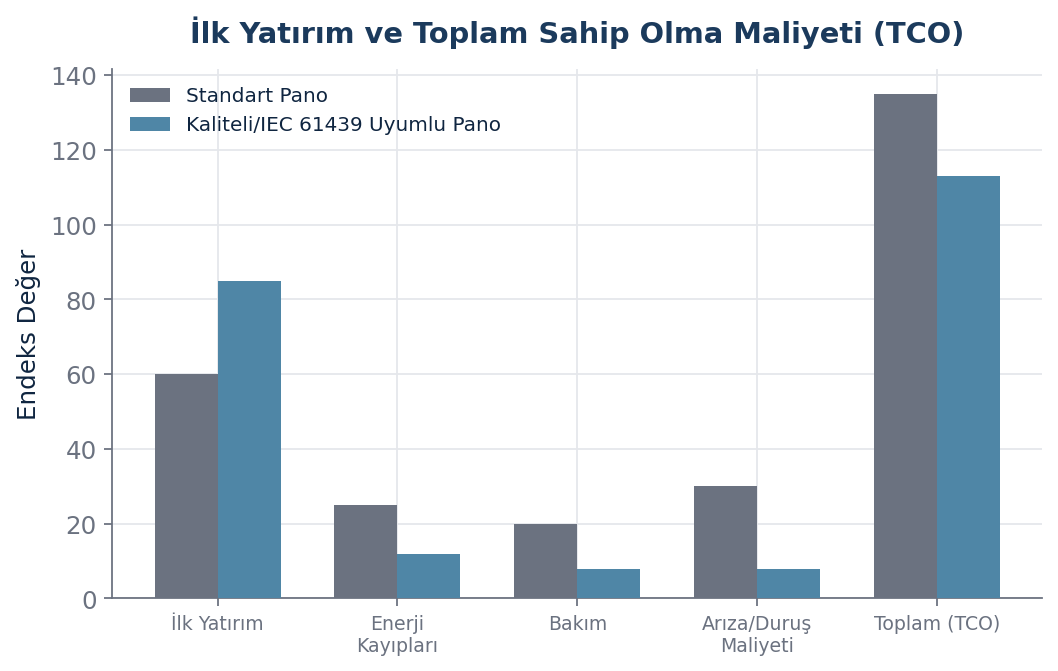

Bir elektrik panosu seçilirken yalnızca ilk satın alma fiyatına odaklanmak, uzun vadede yanıltıcı olabilir. Toplam sahip olma maliyeti (Total Cost of Ownership) yaklaşımı; ilk yatırım maliyetinin yanı sıra, enerji kayıpları, bakım sıklığı, beklenen ömür ve olası arıza kaynaklı üretim kayıplarını da hesaba katar. Örneğin daha düşük kaliteli bir bara sistemi veya yetersiz koruma sınıfına sahip bir pano, ilk yatırımda tasarruf sağlasa da, birkaç yıl içinde artan bakım ihtiyacı ve arıza riskleriyle bu tasarrufu fazlasıyla geri alabilir.
Pano Teslim Sürecinde Talep Edilmesi Gereken Dokümantasyon
Bir elektrik panosu teslim alınırken, üreticiden aşağıdaki dokümanların eksiksiz temin edilmesi, ileride yapılacak bakım, genişletme ve arıza müdahale süreçlerini büyük ölçüde kolaylaştırır: panonun tek hat şeması ve iç bağlantı (wiring) şeması, kullanılan tüm bileşenlerin (şalter, kontaktör, röle) teknik veri sayfaları, ısınma ve kısa devre dayanım testlerine ait tip test raporları, pano üzerindeki tüm devrelerin etiketlenmiş listesi ve varsa koruma rölesi ayar değerlerini içeren koordinasyon raporu. Bu dokümantasyonun eksik veya dağınık olması, birkaç yıl sonra pano üzerinde yapılacak en basit bir müdahaleyi bile zorlaştırabilir ve gereksiz zaman kaybına yol açabilir.
Modüler Pano Tasarımının Esneklik Avantajı
Modern pano tasarım yaklaşımlarında, sabit ve bütünleşik yapılar yerine modüler (çekmeceli veya fişli bağlantılı) sistemler giderek daha fazla tercih edilmektedir. Modüler yapıda her bir fonksiyonel birim, kolayca çıkarılıp takılabilen bağımsız bir modül olarak tasarlanır. Bu yaklaşımın avantajları arasında; arızalı bir modülün tüm panoyu enerjisiz bırakmadan değiştirilebilmesi, gelecekte yeni bir çıkış hattı eklenmesi gerektiğinde mevcut yapıya kolayca modül eklenebilmesi ve farklı tesislerde standart modüllerin tekrar kullanılabilmesi sayılabilir. Özellikle sık genişleyen veya sürekli üretim gereksinimi olan tesislerde, modüler pano yatırımı başlangıçta biraz daha yüksek maliyetli olsa da uzun vadede operasyonel esneklik açısından önemli avantaj sağlar.
Deprem ve Sismik Dayanım Gereksinimleri
Türkiye’nin büyük bölümü deprem riski taşıyan bölgelerde yer aldığından, özellikle kritik altyapı tesislerinde (hastane, veri merkezi, ağır sanayi) kullanılan elektrik panolarının sismik dayanım gereksinimlerinin de değerlendirilmesi gerekir. Panonun zemine veya duvara sabitlenme yöntemi, iç bileşenlerin (bara, kablo, cihaz) deprem sırasında oluşabilecek titreşim ve darbelere karşı sabitlenme şekli, sismik açıdan kritik tesislerde ayrıca test edilip belgelenmelidir. Bazı uluslararası standartlar (örneğin IEEE 693), elektrik ekipmanlarının farklı sismik risk seviyelerine göre test edilmesini tanımlar; bu tür sertifikalı ürünlerin tercih edilmesi, deprem sonrası kritik tesislerin elektrik altyapısının işlevselliğini koruyabilmesi açısından önem taşır.
Renk Kodlaması ve Uluslararası Uyum
Çok uluslu firmalarla çalışan veya farklı ülkelerdeki tesislere ekipman tedarik eden işletmeler için, pano içi kablo ve bara renk kodlamasının hangi standarda (IEC uyumlu Avrupa standardı veya Kuzey Amerika NEC standardı) göre yapıldığının netleştirilmesi önemlidir. Örneğin faz renklerinde kahverengi-siyah-gri (IEC) ile siyah-kırmızı-mavi (NEC) arasındaki farklılık, farklı ülkelerden gelen bakım personeli için karışıklığa yol açabilir. Uluslararası projelerde, panonun teslim edileceği ülkenin standardına uygun renk kodlaması ve dil bazında etiketleme yapılması, işletmeye alma sonrası olası yanlış müdahaleleri önler.
Doğru Pano Seçiminde Mühendislik Desteğinin Rolü
Elektrik panosu seçimi, yalnızca katalogdan akım değeri okuma işlemi değildir; tesisin yük profili, kısa devre gücü, ortam koşulları ve gelecekteki genişleme planları birlikte değerlendirilerek özel mühendislik hesabı yapılması gerekir. Standart dışı veya yanlış boyutlandırılmış bir pano, hem güvenlik riski hem de uzun vadeli maliyet kaynağı olabilir.
VEKMAR Elektrik Sistemleri olarak, AG ve OG elektrik panolarının projelendirilmesi, IEC 61439 standardına uygun üretimi ve sahada devreye alınması konusunda uçtan uca çözümler sunuyoruz. Tesisinize özel pano tasarımı için mühendislik ekibimizle iletişime geçebilirsiniz.
Elektrik panosu, bir tesisin elektrik altyapısının en kritik bileşenlerinden biridir ve seçim sürecinde standartlara uygunluktan koruma sınıfına, bara sisteminden gelecekteki genişleme ihtiyaçlarına kadar birçok teknik kriterin bir arada değerlendirilmesi gerekir. Doğru mühendislik yaklaşımıyla seçilen ve monte edilen bir pano, hem operasyonel güvenliği artırır hem de uzun vadede bakım ve arıza maliyetlerini önemli ölçüde azaltır.
