Elektrik dağıtım sistemlerinin güvenli ve kesintisiz çalışmasını sağlayan en temel bileşenlerden biri şalt cihazlarıdır. Şalt cihazları; devrenin normal işletme koşullarında açılıp kapatılmasını, arıza durumunda ise akımın güvenli şekilde kesilmesini sağlayan ekipmanların genel adıdır. Bu yazıda alçak gerilim (AG) ve orta gerilim (OG) seviyelerinde kullanılan başlıca şalt cihazı tiplerini, çalışma prensiplerini ve doğru seçim kriterlerini ele alıyoruz.
Şalt Cihazı Kavramı ve Temel İşlevleri

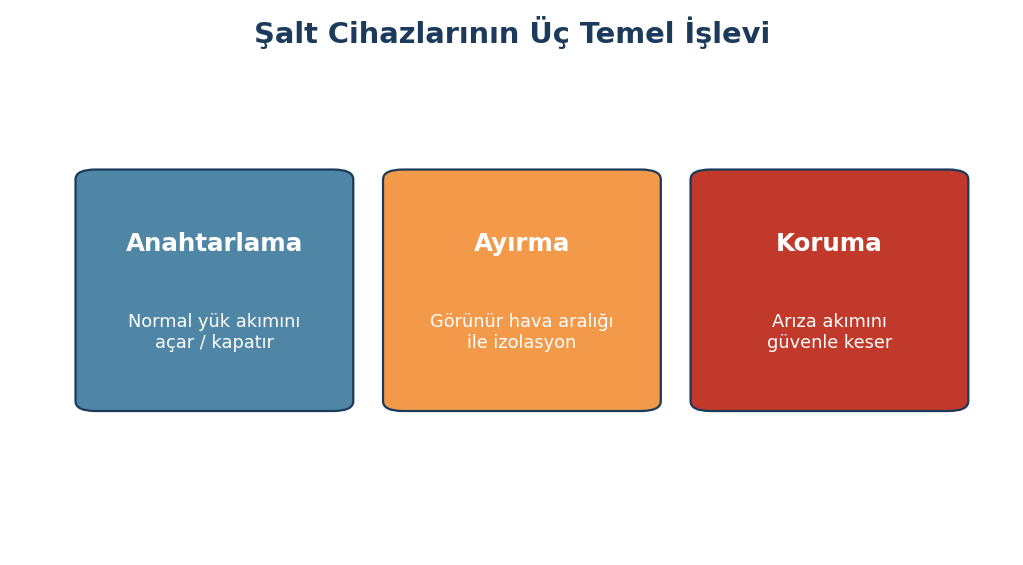

Şalt cihazları, bir elektrik devresinde üç temel işlevi yerine getirir:
- Anahtarlama (Switching): Devrenin normal yük akımı altında açılıp kapatılması.
- Ayırma (Isolation): Bakım veya onarım sırasında devrenin görünür bir hava aralığıyla güvenli şekilde ayrılması.
- Koruma (Protection): Kısa devre veya aşırı yük durumunda arıza akımının hızlı ve güvenli şekilde kesilmesi.
Her şalt cihazı bu üç işlevin tamamını yerine getirmeyebilir; örneğin bir ayırıcı sadece izolasyon sağlarken, arıza akımı kesme yeteneğine sahip değildir.

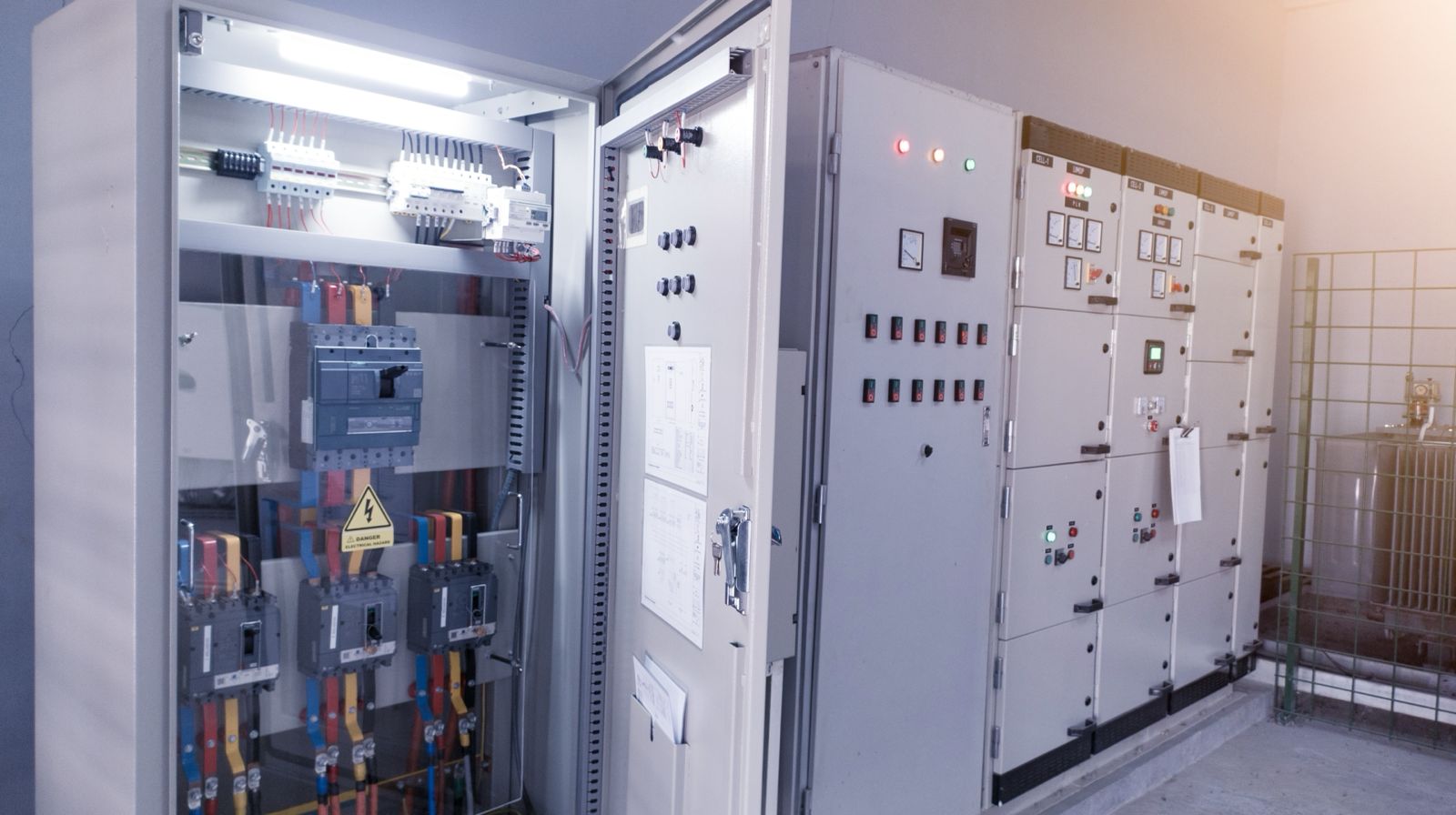

Alçak Gerilim (AG) Şalt Cihazları

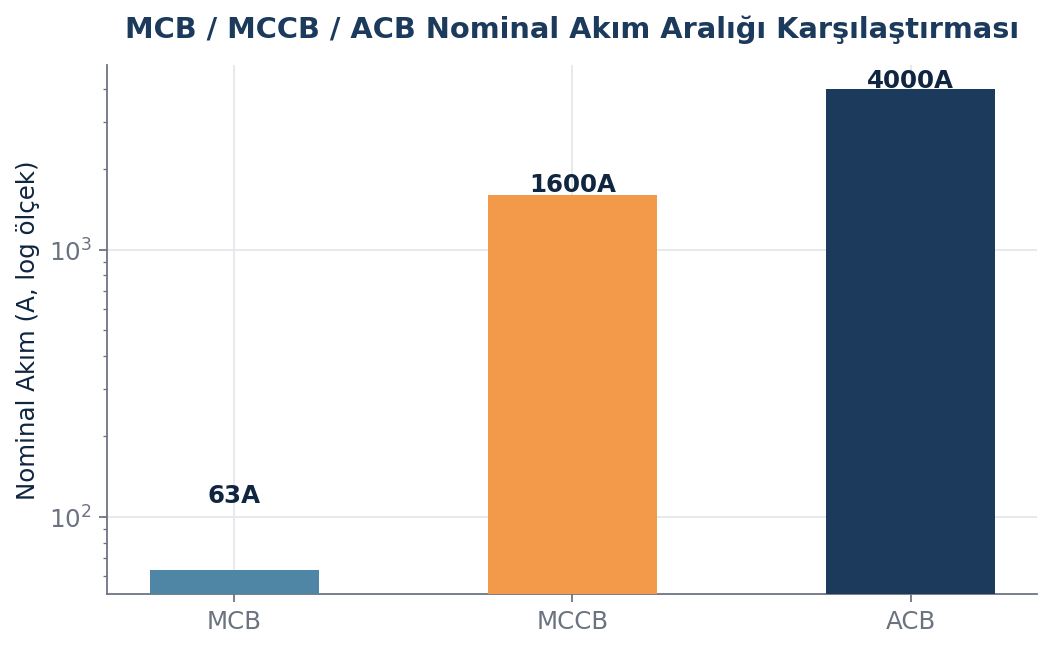

Kompakt Şalter (MCCB – Moulded Case Circuit Breaker)
Genellikle 16A’den 3200A’ya kadar geniş bir akım aralığında üretilen MCCB’ler, hem termik-manyetik hem de elektronik korumalı versiyonlarda bulunur. Motor kontrol merkezlerinde, alt dağıtım panolarında ve kompanzasyon sistemlerinde yaygın olarak kullanılır.
Açık Tip Şalter (ACB – Air Circuit Breaker)
Yüksek akım kapasitelerinde (genellikle 630A’den 6300A’ya kadar) kullanılan ACB’ler, ana dağıtım panolarında ve trafo çıkışlarında tercih edilir. Çekmeceli (draw-out) tip ACB’ler, bakım sırasında panoyu tamamen enerjisiz bırakmadan kolayca çıkarılıp takılabilir.
Minyatür Devre Kesici (MCB – Miniature Circuit Breaker)
Düşük akım değerlerinde (genellikle 63A’ya kadar), aydınlatma ve priz devrelerinde kullanılan küçük boyutlu koruma cihazlarıdır.
Kaçak Akım Koruma Rölesi (RCD/RCCB)
Toprak kaçak akımını algılayarak elektrik çarpmalarına karşı insan güvenliğini sağlayan cihazlardır; özellikle nemli ortamlarda ve son kullanıcı devrelerinde zorunludur.
Orta Gerilim (OG) Şalt Cihazları
Yük Ayırıcı (Load Break Switch)
Normal yük akımını açıp kapatabilen ancak kısa devre akımını kesme kapasitesi olmayan cihazlardır. Genellikle giriş/çıkış hücrelerinde, sigorta ile kombine edilerek trafo koruma amacıyla kullanılır.

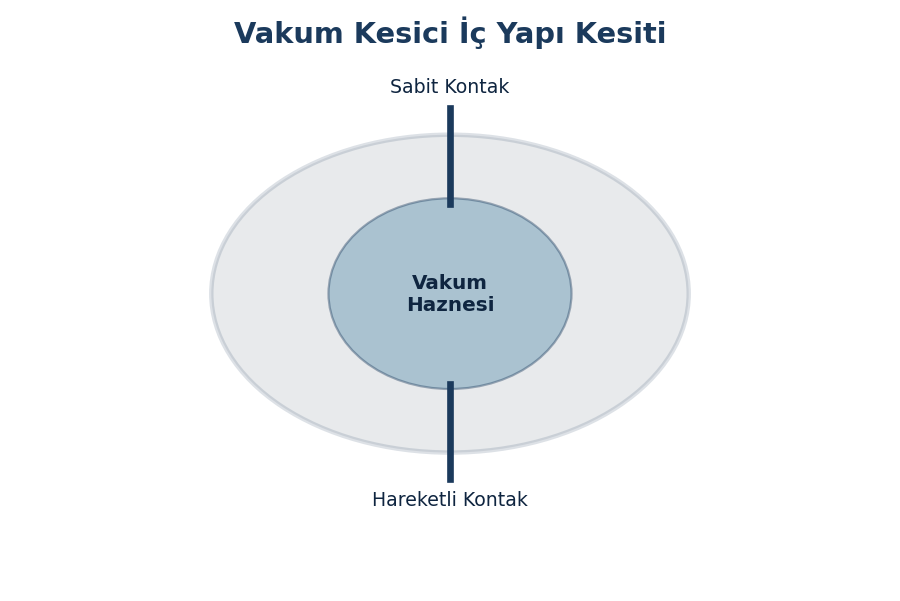

Vakum Kesici (VCB – Vacuum Circuit Breaker)
Kontakların vakumlu bir hazne içinde açılıp kapandığı bu kesiciler, hem yük akımını hem de kısa devre arıza akımını güvenle kesebilir. SF6 gazlı kesicilere göre çevresel açıdan daha avantajlı kabul edilir ve OG seviyesinde en yaygın kullanılan kesici teknolojisidir.
SF6 Gazlı Kesici
Söndürme ortamı olarak SF6 (kükürt hekzaflorür) gazı kullanan bu kesiciler, yüksek kesme kapasitesi ve kompakt tasarım sunar. Ancak SF6 gazının güçlü bir sera gazı olması nedeniyle, günümüzde alternatif çevre dostu gaz karışımlarına geçiş eğilimi artmaktadır.
Ayırıcı (Disconnector)
Sadece görünür hava aralığı ile devre ayrımı sağlayan, akım kesme kapasitesi olmayan cihazlardır. Bakım öncesi güvenli izolasyon sağlamak amacıyla kesicilerle birlikte kullanılır.
Şalt Cihazı Seçiminde Dikkat Edilmesi Gereken Parametreler
Nominal Akım (In)
Cihazın sürekli olarak güvenle taşıyabileceği akım değeridir ve devrenin maksimum yük akımına göre seçilmelidir.
Kısa Devre Kesme Kapasitesi (Icu/Icn)
Cihazın, devrede oluşabilecek maksimum kısa devre akımını güvenle kesebilme yeteneğidir. Bu değer, tesisteki hesaplanan kısa devre akımından yüksek olmalıdır.

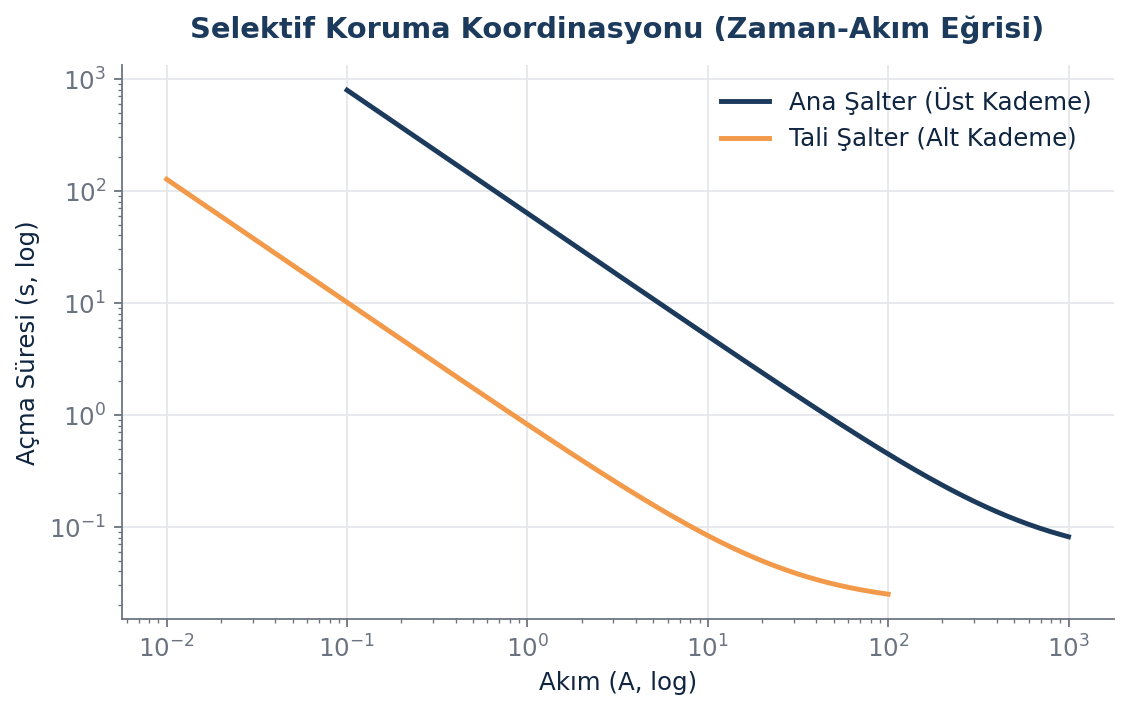

Selektivite (Kademeli Koruma Koordinasyonu)
Bir arıza anında yalnızca arızaya en yakın koruma cihazının açması, üst kademedeki cihazların ise kapalı kalarak diğer bölgelerin enerjili kalmasını sağlaması gerekir. Doğru selektivite koordinasyonu yapılmadığında, küçük bir arıza tüm tesisin enerjisinin kesilmesine neden olabilir.
Anahtarlama Sınıfı ve Mekanik/Elektriksel Ömür
Sık anahtarlama yapılan devrelerde (örneğin kompanzasyon kontaktörleri), cihazın mekanik ve elektriksel anahtarlama ömrü kritik bir seçim kriteridir.
Uzaktan İzleme ve Kontrol Entegrasyonu
Modern şalt cihazları, elektronik koruma röleleri ve haberleşme modülleri (Modbus RTU/TCP, IEC 61850 gibi) ile donatılarak SCADA sistemlerine entegre edilebilir. Bu sayede:
- Şalt cihazlarının anlık durumu (açık/kapalı, arıza) uzaktan izlenebilir.
- Akım, gerilim ve güç değerleri gerçek zamanlı olarak kaydedilebilir.
- Arıza kayıtları (event log) ile kök neden analizi kolaylaşır.
Elektronik Korumalı Şalterlerin Termik-Manyetik Şalterlere Üstünlüğü
Geleneksel termik-manyetik korumalı MCCB’ler, sabit veya kısıtlı ayarlanabilir açma karakteristiklerine sahipken, elektronik korumalı (mikroişlemci tabanlı) şalterler çok daha esnek ve hassas koruma imkânı sunar:
- Ayarlanabilir açma eğrileri: Aşırı yük, kısa gecikmeli ve anlık açma eşikleri, tesisin ihtiyacına göre hassas şekilde ayarlanabilir; bu da selektivite koordinasyonunu büyük ölçüde kolaylaştırır.
- Gerçek zamanlı ölçüm: Akım, gerilim, güç ve harmonik gibi parametrelerin şalter üzerinden doğrudan izlenmesi mümkün olur.
- Olay kaydı (event logging): Açma nedeninin (aşırı yük, kısa devre, toprak arızası) ve açma anındaki akım değerinin kaydedilmesi, arıza sonrası kök neden analizini kolaylaştırır.
- Uzaktan izleme ve kontrol: Haberleşme modülleri üzerinden şalterin durumu uzaktan izlenebilir ve bazı modellerde uzaktan açma/kapama işlemi yapılabilir.
Kritik dağıtım noktalarında elektronik korumalı şalterlerin tercih edilmesi, hem koruma hassasiyetini artırır hem de tesisin genel enerji izleme altyapısına değerli veri sağlar.
Motor Koruma ve Kontrol Cihazları
Şalt cihazları ailesinin motorlara özel bir alt kümesi olan motor koruma ve kontrol cihazları, standart aşırı akım korumasının ötesinde motora özel koruma fonksiyonları sunar:
- Termik röle: Motor sargı sıcaklığını dolaylı olarak izleyerek aşırı yüklenmeye karşı koruma sağlar.
- Yumuşak yolvericiler (soft starter): Motorun kalkış anındaki yüksek akım darbesini sınırlayarak hem şebekeye hem de mekanik sisteme (kaplin, kayış) binen stresi azaltır.
- Motor koruma röleleri: Faz kaybı, dengesizlik, kilitli rotor ve yer altı kaçak akımı gibi motora özgü arıza tiplerini algılayarak daha kapsamlı bir koruma sunar.
Şalt Cihazlarında Anahtarlama Ömrü ve Bakım Aralığı
Her şalt cihazı, üretici tarafından belirlenmiş belirli bir mekanik anahtarlama ömrüne (açma-kapama sayısı) ve elektriksel anahtarlama ömrüne (nominal akımda yapılabilecek açma-kapama sayısı) sahiptir. Kompanzasyon kontaktörleri veya sık devreye giren motor kontaktörleri gibi yüksek anahtarlama frekansına sahip uygulamalarda, bu ömür sınırlarına standart uygulamalara göre çok daha kısa sürede ulaşılabilir. Bu nedenle sık anahtarlama yapılan devrelerde kullanılan şalt cihazlarının, üreticinin belirttiği anahtarlama ömrüne göre periyodik olarak kontrol edilmesi veya proaktif olarak değiştirilmesi, beklenmedik arızaların önüne geçer. Ayrıca yüksek anahtarlama frekanslı uygulamalar için özel olarak tasarlanmış, daha yüksek elektriksel ömre sahip kontaktör serilerinin tercih edilmesi de uzun vadede bakım maliyetlerini azaltır.
Şalt Cihazı Arızalarının Yaygın Nedenleri
Sahada sıkça karşılaşılan şalt cihazı arızalarının başında; aşırı ısınma nedeniyle kontak yüzeylerinin oksitlenmesi, gevşek bağlantılardan kaynaklanan direnç artışı ve buna bağlı ısınma, tozlu veya nemli ortamlarda mekanizmanın sıkışması ve kısa devre akımının cihazın kesme kapasitesini aşması nedeniyle oluşan iç arıza gelir. Bu arızaların büyük çoğunluğu, düzenli termal görüntüleme, bağlantı sıkılığı kontrolü ve doğru kapasite seçimi ile önlenebilir niteliktedir. Arıza istatistiklerinin sistematik olarak kayıt altına alınması, hangi tip cihazların veya hangi ortam koşullarının daha sık arızaya yol açtığının tespit edilmesine ve gelecekteki seçimlerin buna göre iyileştirilmesine olanak tanır.
Şalt Cihazlarında Standart Uyumluluğu ve Sertifikasyon
Şalt cihazlarının güvenilirliğinin temel göstergelerinden biri, ilgili uluslararası standartlara (AG için IEC 60947 serisi, OG için IEC 62271 serisi) uygunluğudur. Bu standartlar; cihazın nominal akım taşıma kapasitesi, kısa devre kesme performansı, mekanik ve elektriksel dayanım ömrü gibi kritik özelliklerin bağımsız test laboratuvarlarında doğrulanmasını gerektirir. Satın alma sürecinde, üreticiden bu standartlara uygunluk sertifikalarının (Type Test Certificate) talep edilmesi, düşük kaliteli veya test edilmemiş ürünlerin tesise girmesini önler. Özellikle kritik güvenlik fonksiyonlarına sahip OG kesicilerinde, bağımsız laboratuvar (KEMA, CESI gibi) tarafından onaylanmış test raporlarının varlığı, ürün güvenilirliğinin en somut kanıtı olarak kabul edilir.
Sıcak Değiştirme (Hot-Swap) Kapasiteli Şalt Sistemleri
Sürekli üretim gerektiren kritik tesislerde, bir şalt cihazının bakım veya değişim için devre dışı bırakılması sırasında üretimin durmaması büyük önem taşır. Çekmeceli tip ACB’ler ve bazı modüler MCC tasarımları, ilgili çekmecenin diğer devrelere dokunmadan güvenli şekilde çıkarılıp yerine yenisinin takılabilmesine imkân tanıyan “sıcak değiştirme” kapasitesine sahiptir. Bu özellik, özellikle 7/24 çalışan üretim hatlarında veya veri merkezlerinde, planlı bakımın üretim kesintisi olmadan gerçekleştirilebilmesini sağlayarak önemli bir operasyonel esneklik kazandırır.
Şalt Cihazı Envanterinin Dijital Takibi
Büyük tesislerde yüzlerce şalt cihazının marka, model, kapasite, montaj tarihi ve son test bilgilerinin manuel olarak takip edilmesi hem zor hem de hataya açıktır. Bu bilgilerin dijital bir varlık yönetim sistemi (asset management) üzerinden takip edilmesi; hangi cihazların ömrünü tamamlamaya yaklaştığının, hangi modellerin üretimden kalktığı için yedek parça bulmanın zorlaştığının ve hangi cihazların yakın zamanda test edilmesi gerektiğinin proaktif olarak izlenmesini sağlar. Bu tür bir dijital envanter, aynı zamanda ani bir arıza durumunda doğru yedek parçanın hızlı şekilde bulunmasına da yardımcı olur.
Doğru Şalt Cihazı Seçiminin Tesis Güvenliğine Katkısı
Yanlış seçilmiş veya yanlış koordine edilmiş şalt cihazları, hem güvenlik riski oluşturur hem de arıza anında gereğinden fazla bölgenin devre dışı kalmasına neden olabilir. Bu nedenle şalt cihazı seçimi, kısa devre hesabı, selektivite analizi ve tesisin operasyonel gereksinimleri birlikte değerlendirilerek yapılmalıdır.
Şalt cihazları, elektrik dağıtım sistemlerinin güvenlik ve süreklilik açısından en kritik bileşenleridir. AG ve OG seviyesinde doğru cihaz tipinin, kapasitesinin ve koordinasyonunun seçilmesi; hem insan güvenliğini hem de üretim sürekliliğini doğrudan etkileyen stratejik bir mühendislik kararıdır.
