AC Şarj İstasyonu Nedir? EV Şarj Rehberi

Elektrikli araç sahibi olduğunuzda karşılaşacağınız ilk pratik soru şarj çözümünüzdür. AC şarj istasyonu, elektrikli araçların evde veya işyerinde güvenli ve verimli şekilde şarj edilmesini sağlayan en yaygın çözümdür.

Türkiye’de ev tipi araç şarj istasyonu fiyatları ₺9.699 ile ₺18.900 arasında değişmektedir. Bu rehberde, AC şarj istasyonunun ne olduğunu, AC DC şarj istasyonu farkını, eve AC şarj istasyonu kurmak için gereken adımları siz için derledik.

Ayrıca, elektrikli araç şarj istasyonu seçiminde dikkat etmeniz gereken noktaları ve en uygun çözümü bulmanıza yardımcı olacak bilgileri paylaşacağız.



AC Şarj İstasyonu Nedir ve Nasıl Çalışır?

AC Şarj İstasyonunun Temel Özellikleri

AC şarj istasyonu, elektrikli araçları alternatif akım ile besleyen şarj noktalarıdır. Evlerdeki standart elektrik prizlerinde bulunan AC akımı 230V ve 50Hz olarak iletilir. Alternatif akım sürekli olarak yön değiştirir ve enerji kaybı olmadan uzun mesafeler boyunca iletilebilir.

Ancak elektrikli araçların bataryaları doğrudan akım (DC) gerektirdiği için AC akımını DC’ye dönüştüren bir mekanizmaya ihtiyaç vardır.

Bu dönüşüm işlemi, aracın içinde bulunan yerleşik şarj cihazı (on-board charger – OBC) tarafından gerçekleştirilir.

AC şarj istasyonları daha yaygın ve uygun fiyatlıdır, dolayısıyla ev kurulumları için idealdir. Evlerde, iş yerlerinde, alışveriş merkezlerinde ve otoparklar gibi halka açık alanlarda yaygın olarak kullanılırlar. Gece şarjı için mükemmel bir seçenek sunarlar.

AC Şarj Gücü ve Voltaj Seviyeleri

Çoğu elektrikli araç 11 veya 22 kW’a kadar bir hızda şarj edilebilir. AC şarj istasyonları genellikle 7-22 kW arası güç sağlar. Şarj hızı istasyonun çıkış gücüne ve araçtaki dönüştürücünün kapasitesine bağlı olarak değişir.

Tek fazlı sistemlerde 220V ile 7 kW gücüne kadar çıkılabilir. Üç fazlı sistemler ise 380V-400V voltajda 11-22 kW arası güç sunabilir.

22 kW güce sahip bir AC şarj istasyonu ortalama 4-4,5 saatte araçların şarj olmasını sağlar. 7 kW ve 11 kW güce sahip istasyonlarda ise şarj süresi ortalama 8 saate çıkar.

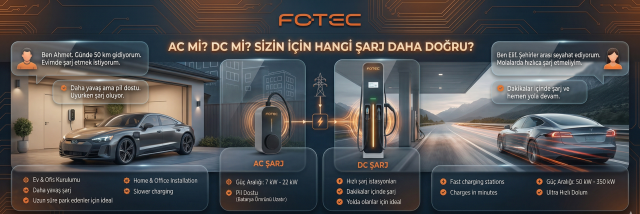

AC DC Şarj İstasyonu Arasındaki Fark Nedir?

İki şarj sistemi arasındaki temel ayrım, AC akımının DC akıma dönüştürüldüğü nokta ile ilgilidir.

AC şarjda bu işlem aracın içindeki düşük güçlü şarj cihazı tarafından yapılırken, DC şarjda güçlü dönüştürücüler istasyonun kendi bünyesinde bulunur.

Bu fark, şarj süresi, altyapı maliyeti ve kullanım senaryolarını doğrudan etkiler.



Özellik	AC Şarj İstasyonu (Alternatif Akım)	DC Şarj İstasyonu (Doğrudan Akım)
Dönüşüm Noktası	AC’den DC’ye dönüşüm aracın içindeki şarj cihazında (OBC) yapılır.	AC’den DC’ye dönüşüm şarj istasyonunun kendi bünyesinde yapılır.
Dönüştürücü Gücü	Araç içindeki dönüştürücüler boyut kısıtlaması nedeniyle düşük güçlüdür.	İstasyon içindeki dönüştürücüler çok daha büyük ve yüksek kapasitelidir.
Şarj Süresi	Dönüşüm yavaş olduğu için şarj işlemi uzundur (saatler sürer).	Doğrudan bataryaya akım verildiği için şarj işlemi çok hızlıdır (dakikalar sürer).
Altyapı Maliyeti	Şebeke gereksinimleri daha düşük olduğu için ekonomik ve kolay kurulur.	Yüksek güç gereksinimi ve içindeki transformatörler nedeniyle çok yüksek maliyetlidir.
Kullanım Senaryosu	Evler, iş yerleri ve oteller gibi uzun süreli park alanları için idealdir.	Otoyol tesisleri ve AVM’ler gibi kısa süreli ve hızlı enerji gereken yerler için idealdir.

Şarj Hızı Karşılaştırması

AC şarj istasyonları 3.7 kW ile 22 kW arasında güç sunar. Tipik bir ev tipi AC şarj cihazı 7.4 kW veya 11 kW gücündedir. 60 kWh kapasiteli bir bataryayı sıfırdan tamamen doldurmak bu güçlerle yaklaşık 8-10 saat arası sürer. 22 kW’lık orta hızlı AC istasyonlarda bu süre yaklaşık 3-4 saate inebilir.

Buna karşın DC şarj istasyonları 50 kW ile 350 kW arasında çok daha yüksek güç seviyeleri sunar. 60 kWh’lık bir bataryayı 50 kW gücündeki bir DC istasyonda %80 seviyesine getirmek yaklaşık 45-50 dakika sürer.

150 kW’lık bir istasyonda bu süre 20-25 dakikaya düşer. 350 kW’lık ultra hızlı istasyonlarda teorik olarak 10 dakikanın altına kadar inebilir.

Kullanım Alanları ve Tercih Nedenleri

AC şarj istasyonları düşük kurulum maliyeti nedeniyle evlerde, iş yerlerinde, alışveriş merkezlerinde ve otellerde yaygın olarak kullanılır. Gece boyunca uzun süreli şarj için ideal olan duvara monte şarj cihazları ev kullanımında öne çıkar.

Müşterilerin 1-4 saat arası zaman geçirdiği alışveriş merkezleri ve restoranlar orta hızlı şarj için uygundur.

DC hızlı şarj istasyonları öte yandan otoyol dinlenme tesislerinde, AVM otoparklarında ve toplu ulaşım merkezlerinde konumlandırılır. Uzun yol seyahatlerinde hızlı bir enerji takviyesi gerektiğinde kullanılan yüksek güçlü çözümdür.

AC Şarj İstasyonu Kaç Saatte Şarj Olur?

Ortalama 60 kWh bataryaya sahip bir elektrikli araç, 11 kW’lık bir AC şarj istasyonunda yaklaşık 5-6 saatte tamamen dolar. 7 kW’lık ev tipi şarj noktasında boştan tama dolum yaklaşık 9 saat sürer. Standart evdeki prizden şarj edildiğinde tam dolum 20-25 saat sürebilir.

Hangi Durumda Hangisi Tercih Edilmeli?

Günlük kullanımda AC şarj temel çözümdür. Araç gece boyunca veya gün içinde uzun saatler park halindeyse yavaş ancak ekonomik AC şarj idealdir. Uzun yolculuklarda ve zamanın değerli olduğu durumlarda DC hızlı şarj vazgeçilmezdir. En ideal senaryo günlük kullanımda AC şarj, uzun yolculuklarda DC şarj kombinasyonudur.

Ev Tipi Araç Şarj İstasyonu Kurulumu

Evinize elektrikli araç şarj istasyonu kurmak, aracınızı güvenli ve ekonomik bir şekilde şarj edebilmeniz için belirli teknik adımların eksiksiz uygulanmasını gerektirir:

• İzin ve Keşif: Apartmanlarda yönetim onayı alınır, uzmanlarca altyapı keşfi yapılır.

• Altyapı Kontrolü: Elektrik panosu kapasitesi ve topraklama hattının kalitesi ölçülür.

• Kablolama: Cihazın gücüne (monofaze veya trifaze) uygun kesitte özel bir hat çekilir.

• Güvenlik Donanımı: Sisteme standartlara uygun kaçak akım rölesi eklenir.

• Montaj ve Test: Ünite monte edilir, test edilerek güvenle kullanıma sunulur.

Eve AC Şarj İstasyonu Kurmak İçin Gereksinimler

Evinize elektrikli araç şarj istasyonu kurmak yasal ve giderek yaygınlaşan bir uygulamadır. Ev tipi şarj istasyonları genellikle AC tip olup 3.7 kW ile 22 kW arasında güç sağlar. Müstakil evlerde doğrudan kurulum yapılabilirken, apartmanlarda kat malikleri kurulundan oy çokluğu ile izin alınması gerekir. Özel kullanımda ücret alınmadığından EPDK lisansı aranmaz.

Kurulum öncesinde evinizin elektrik altyapısının uygunluğunu kontrol etmeniz gerekir. Sertifikalı bir elektrik mühendisi pano kapasitesini, sigorta değerlerini ve topraklama kalitesini ölçer. Uygun bir elektrik altyapısı, şarj istasyonunun verimli çalışabilmesi için büyük önem taşır.

1. Elektrik Altyapısı Hazırlığı

Şarj istasyonunun güç ihtiyacına göre tek fazlı veya üç fazlı elektrik beslemesi gerekir. Monofaze hatlarda 7.4 kW’a kadar, trifaze hatlarda 11 kW veya 22 kW’a kadar şarj gücü elde edilir. Panodan şarj cihazının montaj noktasına kadar ayrı ve özel bir hat çekilir.

Kablo kesiti çekilecek akıma göre hesaplanır. 32 A monofaze devre için en az 3×6 mm² kablo gerekir. Trifaze 22 kW kurulumda ise en az 5×6 mm² veya mesafeye göre 5×10 mm² kablo tercih edilir.

2. Kurulum Adımları ve Süreç

Kurulum yerinde keşif ile başlar. Altyapı güç kapasitesi belirlenir ve gerekirse iyileştirmeler yapılır. Duvar tipi şarj ünitesi belirlenen noktaya monte edilir, topraklama bağlantısı yapılır. Sistemin doğru çalıştığından emin olmak için testler yapılır.

3. Güvenlik Önlemleri ve Standartlar

Kaçak akım koruma rölesi olarak Tip B veya Tip A+DC 6 mA korumalı model seçilir. Kapalı garajlarda IP değeri en az IP54, açık alanlarda IP65 ve üzeri koruma sınıfı aranır. Kurulum IEC 61851 ve Elektrik İç Tesisleri Yönetmeliği hükümlerine uygun yapılır.

4. İşletme ve Bakım Masrafları

AC şarj istasyonları, elektrikli araçları ev ve işyerlerinde ekonomik şekilde şarj etmenin en ideal yoludur. Araçtaki yerleşik şarj cihazı (OBC) yardımıyla şebekeden gelen alternatif akımı (AC) batarya için doğrudan akıma (DC) dönüştürür. DC istasyonlar otoyollarda çok hızlı şarj sunarken, AC istasyonlar gece boyunca uzun süreli parklar için uygundur.

Ev tipi kurulumlarda altyapının (monofaze/trifaze kapasitesi ve topraklama) uzmanlarca kontrol edilmesi ve kaçak akım rölesi gibi güvenlik önlemlerinin alınması şarttır. Kurulum maliyetli olsa da, evde şarjın düşük işletme giderleri ve KOSGEB gibi devlet teşvikleri sayesinde uzun vadede büyük tasarruf sağlar.

5. Devlet Teşvikleri ve Destek Programları

KOSGEB şarj istasyonu kurulum yatırımlarını %60 oranına kadar desteklemektedir. Yerli ürün kullanımında %15 ek destek sağlanır. Destek üst limiti 1.000.000 TL’ye kadar çıkabilir. Şarj istasyonu geliri %50 oranında kurumlar vergisinden muaftır.

Bu muafiyet 5 yıl süreyle geçerlidir. Şarj donanımlarında %10’a kadar KDV indirimi uygulanmaktadır.

AC Şarj İstasyonu Hakkında Sıkça Sorulan Sorular

AC Şarj İstasyonunda Kablo Var Mı?

Bu durum istasyonun modeline ve tasarımına göre değişiklik gösterir. Piyasada iki farklı yapıda AC şarj istasyonu bulunur:

• Kablolu (Tethered) İstasyonlar: Cihaza entegre, sabit bir şarj kablosu bulunur (genellikle Tip 2). Kendi kablonuzu her seferinde bagajdan çıkarıp toplamanıza gerek kalmadığı için özellikle ev ve kapalı garaj kullanımlarında büyük pratiklik sağlar.

• Prizli (Untethered) İstasyonlar: Cihazın üzerinde sadece bir soket (priz) girişi bulunur. Şarj işlemi için aracınızla birlikte verilen veya sonradan satın aldığınız kendi şarj kablonuzu kullanmanız gerekir. Halka açık noktalarda her araca uyum sağlaması ve kablo hasarını önlemek amacıyla genellikle bu tip tercih edilir.

AC Batarya Var Mı?

Hayır, teknik olarak “AC batarya” (Alternatif Akım bataryası) diye bir şey yoktur. Elektrikli araçlardaki devasa bataryalar da dahil olmak üzere telefonlarımızdaki veya bilgisayarlarımızdaki tüm bataryalar enerjiyi yalnızca DC (Doğrudan Akım) formunda depolar.

Siz aracınızı bir AC şarj istasyonuna bağladığınızda, şebekeden gelen AC akım doğrudan bataryaya gitmez. Bu akım önce aracın içinde bulunan Yerleşik Şarj Cihazına (OBC – On-Board Charger) girer. OBC, bu alternatif akımı bataryanın kabul edebileceği ve depolayabileceği doğrudan akıma (DC) dönüştürerek bataryayı doldurur.
