Endüstriyel tesislerde üretim sürekliliği, ekipman ömrü ve enerji verimliliği doğrudan elektrik şebekesinin kalitesiyle ilişkilidir. Güç kalitesi kavramı, birçok tesis yöneticisi tarafından yalnızca “elektrik kesintisi yaşanmaması” olarak algılansa da aslında çok daha geniş bir mühendislik disiplinidir. Gerilim seviyesindeki dalgalanmalar, harmonik bozulmalar, frekans sapmaları ve reaktif güç dengesizlikleri; üretim hatlarında beklenmedik duruşlara, hassas elektronik ekipmanların arızalanmasına ve enerji faturalarının gereksiz yere yükselmesine neden olabilir. Bu makalede güç kalitesinin ne anlama geldiğini, endüstriyel tesisler için neden kritik bir öncelik olması gerektiğini ve olası sorunların nasıl tespit edilip çözülebileceğini ele alacağız.
İlginizi Çekebilir: Trafo Nedir?
Güç Kalitesi Nedir?
Güç kalitesi, bir elektrik şebekesinden çekilen veya şebekeye verilen enerjinin, kullanılan ekipmanın güvenli ve verimli çalışmasını sağlayacak standartlara ne ölçüde uyduğunu ifade eder. IEEE 1159 ve IEC 61000 serisi standartlar, güç kalitesi sorunlarını; gerilim çökmeleri (sag), gerilim yükselmeleri (swell), harmonik distorsiyon, flicker (kırpışma), frekans sapmaları ve geçici aşırı gerilimler (transient) gibi kategoriler altında sınıflandırır. İdeal bir elektrik sisteminde gerilim sinüs dalgası bozulmadan, sabit frekansta ve nominal genlikte sürekli olarak sağlanmalıdır. Ancak pratikte; değişken hızlı sürücüler (VFD), kaynak makineleri, endüktif motorlar ve anahtarlamalı güç kaynakları gibi doğrusal olmayan yükler bu ideal dalga formunu bozar.
Kötü Güç Kalitesinin Endüstriyel Tesislere Maliyeti
Güç kalitesi sorunlarının finansal etkisi çoğu zaman göz ardı edilir, ancak uzun vadede ciddi kayıplara yol açar:
- Üretim duruşları: Ani gerilim çökmeleri, PLC’lerin ve sürücülerin resetlenmesine, hatta tüm hattın durmasına neden olabilir. Otomotiv ve gıda sektöründe bir saatlik plansız duruş, on binlerce liraya mal olabilir.
- Ekipman ömrünün kısalması: Harmonik akımlar, transformatörlerde ve motorlarda aşırı ısınmaya yol açarak izolasyon malzemesinin erken yaşlanmasına neden olur.
- Artan enerji maliyetleri: Düşük güç faktörü nedeniyle dağıtım şirketleri reaktif enerji cezası uygular; ayrıca kayıplar nedeniyle daha fazla aktif enerji çekilir.
- Hassas ekipmanların arızalanması: Ölçüm cihazları, sunucular, kontrol panoları gibi düşük toleranslı ekipmanlar, kısa süreli gerilim dalgalanmalarından bile olumsuz etkilenir.
- Sigorta ve garanti sorunları: Tekrarlayan arızalar, üretici garantilerinin geçersiz sayılmasına ve sigorta süreçlerinde ek incelemelere yol açabilir.
Endüstriyel Tesislerde Güç Kalitesi Sorunlarının Başlıca Nedenleri
Doğrusal Olmayan Yükler

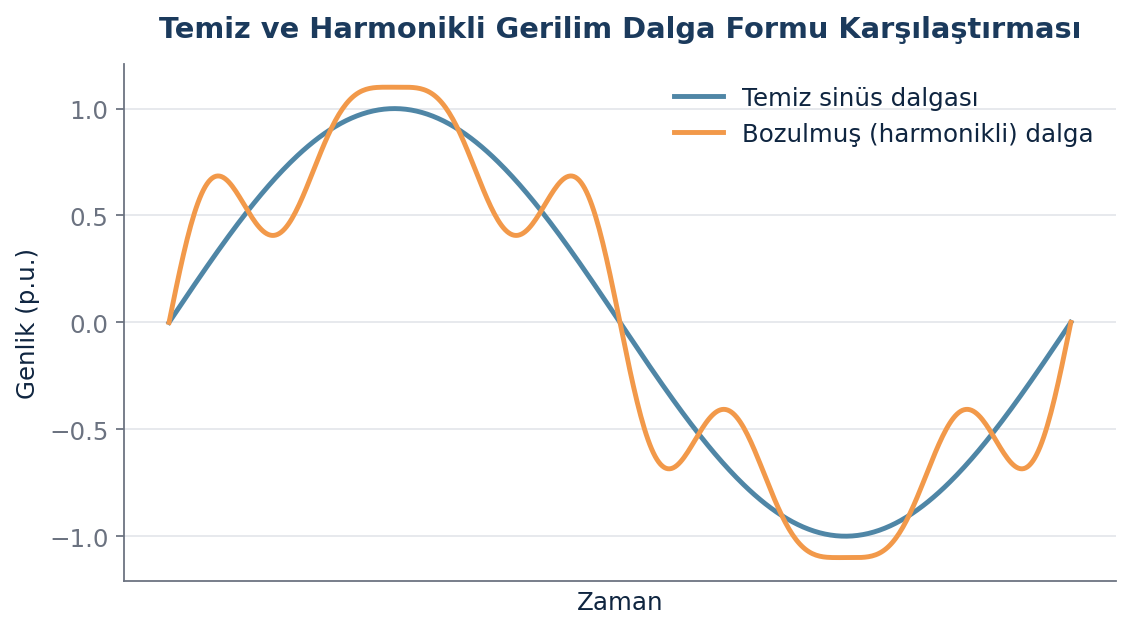

Frekans konvertörleri, kaynak ekipmanları, kesintisiz güç kaynakları (UPS) ve LED aydınlatma sürücüleri gibi güç elektroniği tabanlı cihazlar, şebekeden sinüzoidal olmayan akım çeker. Bu durum harmonik distorsiyona (THD) yol açar ve nötr iletkende aşırı akım birikmesine neden olabilir.
Endüktif Yükler ve Düşük Güç Faktörü
Asenkron motorlar, trafolar ve bobinli sistemler reaktif güç tüketir. Kompanzasyon yapılmadığında güç faktörü düşer, bu da hem dağıtım şebekesinde ek yük oluşturur hem de tesis içi kablo ve trafo kapasitesinin verimsiz kullanılmasına neden olur.
Şebeke Kaynaklı Bozulmalar
Bazı güç kalitesi sorunları tesis dışından, yani dağıtım şebekesinden kaynaklanır. Yakındaki büyük sanayi tesislerinin devreye alma/kapatma işlemleri, hava koşulları veya şebeke arızaları gerilim dalgalanmalarına yol açabilir.
İlginizi Çekebilir: Siemens Açık Tip Şalter Nedir? Ne İşe Yarar?
Güç Kalitesi Sorunları Nasıl Tespit Edilir?
Etkili bir güç kalitesi yönetimi, öncelikle doğru ölçüm ve analiz ile başlar. Bu noktada enerji analizörleri ve kalıcı izleme sistemleri devreye girer:
- Enerji analizörü ile nokta ölçümü: Şüpheli bir hat veya pano üzerinde belirli bir süre (genellikle 1 hafta) kayıt alınarak gerilim, akım, THD, güç faktörü ve flicker değerleri incelenir.
- Kalıcı izleme sistemleri (Power Quality Monitoring): Kritik üretim hatlarında sürekli izleme yaparak anlık olayları (sag/swell/transient) zaman damgasıyla kaydeder, böylece bir arıza sonrası kök neden analizi yapılabilir.
- Termal kamera ile kontrol panosu taraması: Aşırı harmonik akımı olan panolarda nötr iletken ve bara bağlantılarında anormal ısınma tespit edilebilir.
- SCADA ve enerji yönetim sistemleri entegrasyonu: Ölçüm verilerinin merkezi bir sisteme aktarılması, trend analizi ve erken uyarı mekanizmaları oluşturulmasını sağlar.
Güç Kalitesini İyileştirmek İçin Uygulanabilecek Çözümler
Aktif ve Pasif Harmonik Filtreler
Pasif filtreler belirli harmonik frekanslarını (5., 7., 11. harmonik gibi) bastırmak için ayarlanmış LC devrelerinden oluşur ve düşük maliyetlidir. Aktif harmonik filtreler ise gerçek zamanlı olarak ters fazlı akım enjekte ederek geniş bir frekans aralığında harmonik giderimi sağlar; özellikle değişken yük profiline sahip tesislerde tercih edilir.
Otomatik Kompanzasyon Panoları
Reaktif güç kompanzasyon panoları, kondansatör bataryaları ve regülatörler aracılığıyla güç faktörünü hedeflenen değere (genellikle 0,95-0,99) otomatik olarak yükseltir. Detune reaktörlü kompanzasyon sistemleri, harmonik bulunan tesislerde rezonans riskini de ortadan kaldırır.
Gerilim Regülatörleri ve Kesintisiz Güç Kaynakları
Kritik ekipmanlar için dinamik gerilim regülatörleri (DVR) ve online UPS sistemleri, kısa süreli gerilim çökmelerine karşı kesintisiz koruma sağlar.
İzolasyon Trafoları
Hassas elektronik ekipmanları, harmonik ve gürültü kaynaklı bozulmalardan izole etmek için özel sargı yapılı izolasyon trafoları kullanılabilir.
Doğru Ekipman Seçimi ve Mühendislik Desteğinin Önemi
Güç kalitesi problemleri, tesisten tesise farklılık gösterir; bu nedenle standart bir çözüm yerine, mevcut yük profiline özel mühendislik analizi yapılması gerekir. Yanlış boyutlandırılmış bir kompanzasyon sistemi, mevcut harmonik sorunlarını çözmek yerine rezonans nedeniyle daha da kötüleştirebilir. Bu noktada, güç kalitesi ölçümü, analiz raporu ve çözüm önerisini bir arada sunan deneyimli tedarikçilerle çalışmak kritik önem taşır.
VEKMAR Elektrik Sistemleri olarak, endüstriyel tesislerde güç kalitesi analizinden kompanzasyon panosu tasarımına, harmonik filtre uygulamalarından anahtarlama ekipmanlarının seçimine kadar uçtan uca mühendislik desteği sunuyoruz. Tesisinizin yük profiline özel ölçüm ve raporlama hizmeti için ekibimizle iletişime geçebilirsiniz.
Güç Kalitesi Standartları ve Yasal Çerçeve

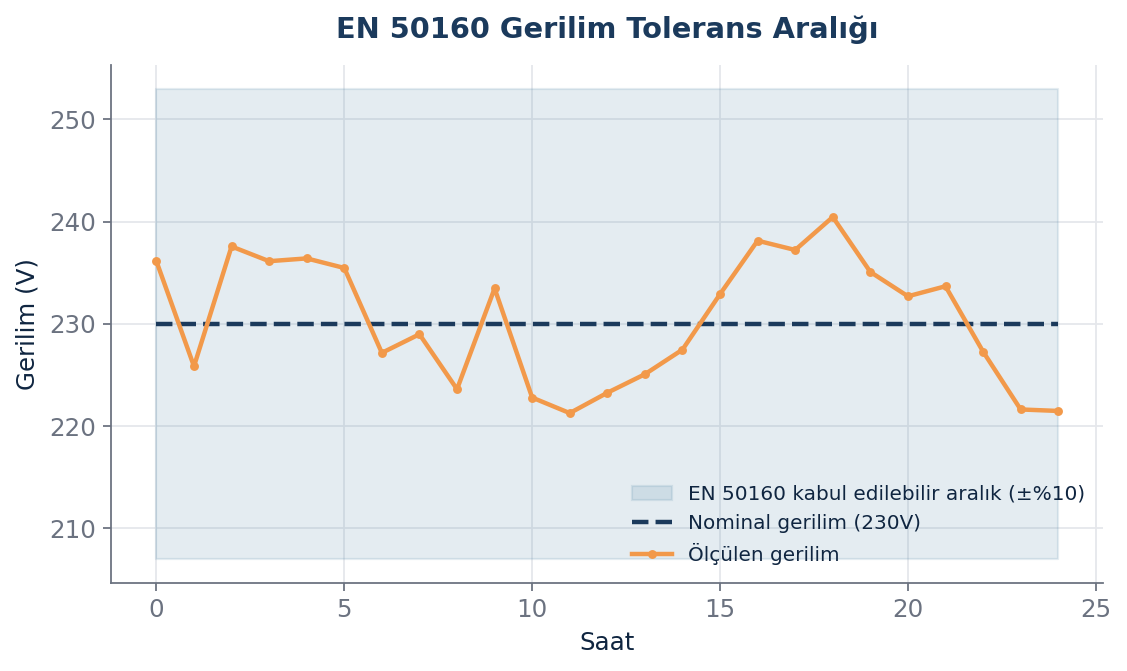

Güç kalitesi konusunda hem uluslararası hem de ulusal düzeyde belirli sınır değerler tanımlanmıştır. IEC 61000-4-30 standardı, güç kalitesi parametrelerinin nasıl ölçüleceğini ve sınıflandırılacağını tarif ederken, EN 50160 standardı dağıtım şebekesinde son kullanıcıya sunulan gerilimin karakteristik özelliklerini (gerilim seviyesi toleransı, flicker sınırları, harmonik sınırları, frekans sapması) tanımlar. Türkiye’de dağıtım şirketleri, EPDK’nın belirlediği Elektrik Piyasası Şebeke Yönetmeliği kapsamında bu standartlara uyumlu hizmet sunmakla yükümlüdür. Ancak tesis içi güç kalitesi sorunlarının büyük çoğunluğu, şebekeden değil, tesisin kendi yük profilinden kaynaklandığı için, dağıtım şirketinin standartlara uyması tek başına tesis içi sorunları çözmez. Bu nedenle işletmelerin, kendi iç şebekelerinde de bu standartlara referans alan bir izleme ve iyileştirme stratejisi benimsemesi gerekir.
Sektörel Bazda Güç Kalitesi Hassasiyeti
Farklı endüstriyel sektörlerin güç kalitesi sorunlarına karşı hassasiyeti de farklılık gösterir:
- Otomotiv ve montaj hatları: Robotik kaynak istasyonları ve PLC tabanlı kontrol sistemleri, kısa süreli gerilim çökmelerine karşı son derece hassastır; milisaniyelik bir gerilim düşümü bile tüm hattın durmasına neden olabilir.
- Gıda ve içecek üretimi: Değişken hızlı sürücülerin yoğun kullanıldığı dolum ve paketleme hatlarında harmonik kaynaklı arızalar sık görülür.
- Veri merkezleri ve sunucu odaları: Kesintisiz güç kaynaklarının performansı, girişteki gerilim kalitesine bağlıdır; kötü güç kalitesi UPS bataryalarının ömrünü kısaltabilir.
- Metal işleme ve ağır sanayi: Büyük güçlü kaynak makineleri ve pres hatları, hem kendi ürettikleri harmonik/flicker sorunlarından hem de şebekedeki dalgalanmalardan etkilenir.
- Tekstil sektörü: Yoğun sayıda küçük güçlü motor ve inverter kullanımı, kümülatif harmonik etkisinin belirginleştiği tipik bir sektördür.
Bu farklılıklar, güç kalitesi iyileştirme yatırımlarının sektöre özel önceliklendirilmesi gerektiğini gösterir; her tesis için aynı çözüm paketi uygun olmayabilir.

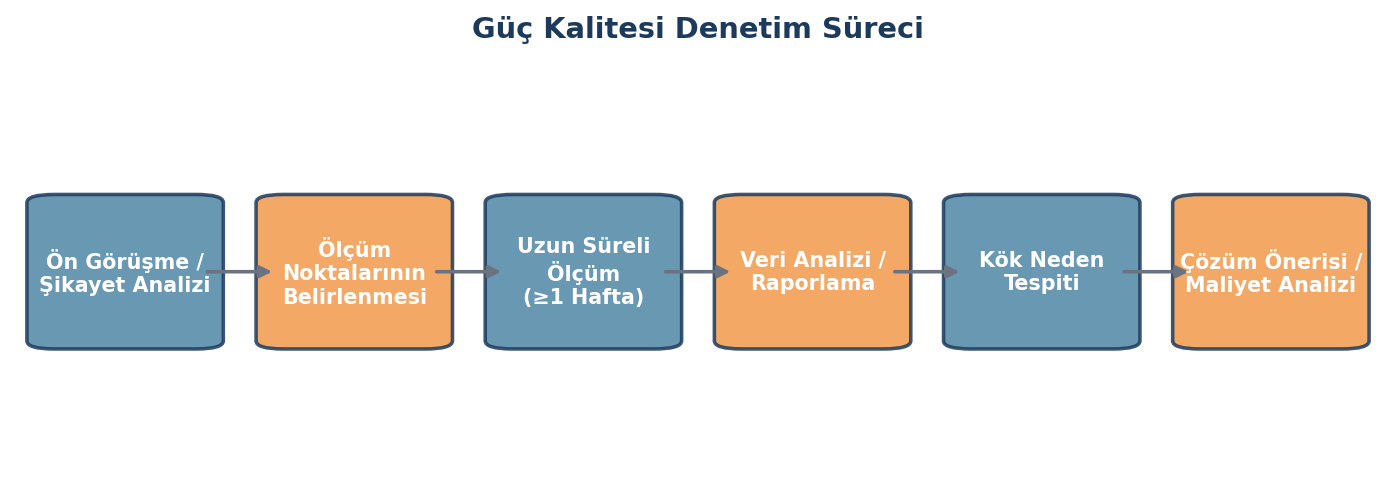

Güç Kalitesi Denetiminin Aşamaları
Kapsamlı bir güç kalitesi denetim süreci genellikle şu aşamalardan oluşur:
- Ön görüşme ve şikayet analizi: Tesis yetkilileriyle yapılan görüşmede, hangi ekipmanlarda hangi sıklıkta sorun yaşandığı kayıt altına alınır.
- Ölçüm noktalarının belirlenmesi: Şikayetlerin yoğunlaştığı panolar ve ana besleme noktaları önceliklendirilir.
- Uzun süreli ölçüm: En az bir hafta, tercihen tüm üretim döngüsünü (farklı vardiyalar, hafta sonu/hafta içi) kapsayacak şekilde kayıt alınır.
- Veri analizi ve raporlama: Kaydedilen veriler, ilgili standartlarla (EN 50160, IEEE 519) karşılaştırılarak sınır aşımları belirlenir.
- Kök neden tespiti: Sorunun şebekeden mi yoksa tesis içi bir ekipmandan mı kaynaklandığı ayrıştırılır.
- Çözüm önerisi ve maliyet-fayda analizi: Tespit edilen sorunlara yönelik teknik çözümler, yatırım maliyeti ve beklenen fayda ile birlikte sunulur.

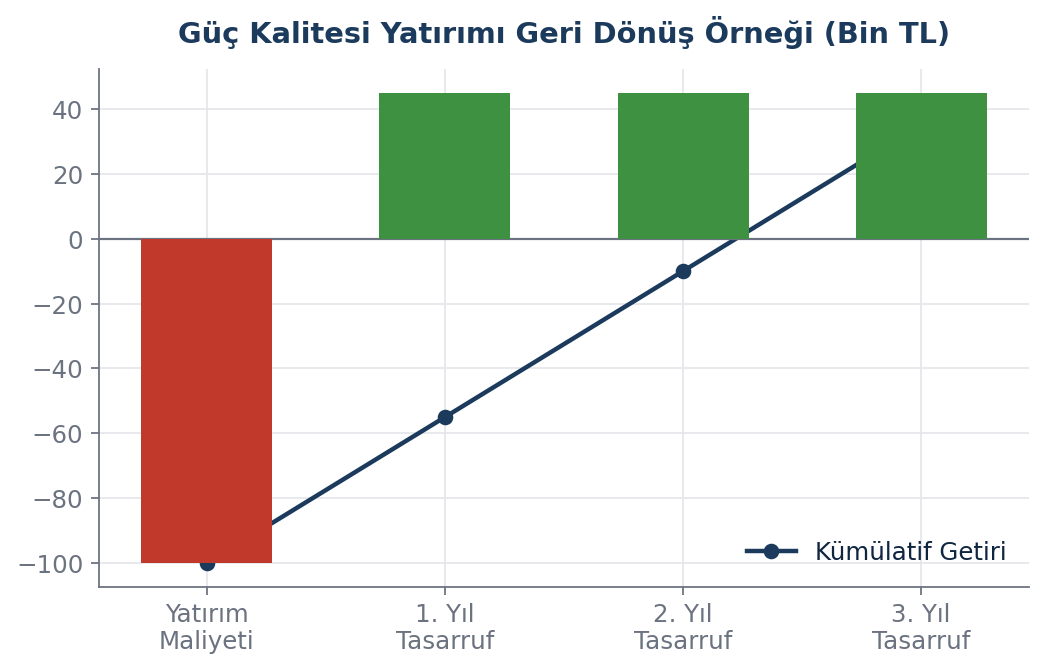

Güç Kalitesi İyileştirmesinin Yatırım Getirisi Nasıl Hesaplanır?
Bir güç kalitesi iyileştirme projesine yatırım kararı verirken, işletmelerin somut bir maliyet-fayda analizi yapması gerekir. Bu analizde dikkate alınması gereken temel bileşenler şunlardır: plansız duruş sıklığının ve her bir duruşun ortalama üretim kaybı maliyetinin geçmiş verilerden çıkarılması, arıza kaynaklı ekipman değişim ve onarım maliyetlerinin yıllık ortalamasının hesaplanması, reaktif enerji cezası ve kayıp kaynaklı ek enerji maliyetlerinin fatura verilerinden tespit edilmesi ve önerilen çözümün (filtre, kompanzasyon, regülatör) ilk yatırım maliyeti ile bu maliyetlerin karşılaştırılmasıdır. Çoğu endüstriyel tesiste, orta ölçekli bir güç kalitesi iyileştirme yatırımının geri dönüş süresi, tesisin arıza sıklığına ve enerji tüketim hacmine bağlı olarak 1 ile 3 yıl arasında değişmektedir. Bu hesaplamanın şeffaf şekilde yapılması, yönetim kademesinin yatırım kararını daha kolay onaylamasını sağlar.
Sürekli İzleme Kültürünün Kurumsallaştırılması
Güç kalitesi yönetimi, tek seferlik bir ölçüm ve müdahaleden ibaret değildir; tesisin yük profili zamanla değiştiğinden (yeni ekipman eklenmesi, üretim artışı, mevcut makinelerin yaşlanması), güç kalitesi durumunun da periyodik olarak yeniden değerlendirilmesi gerekir. Bu nedenle birçok olgun işletme, güç kalitesi izlemesini tek seferlik bir proje olarak değil, sürekli bir yönetim disiplini olarak ele alır. Bu yaklaşım kapsamında; kritik panolara kalıcı izleme cihazları yerleştirilir, aylık veya üç aylık periyotlarla güç kalitesi raporları gözden geçirilir ve tespit edilen sapmalar için erken aksiyon alınır. Böyle bir kurumsallaşmış izleme kültürü, sorunların büyümeden, küçük maliyetlerle çözülebildiği bir aşamada yakalanmasını sağlar.
Güç kalitesi, endüstriyel tesislerde artık ihmal edilemeyecek bir performans ve maliyet parametresi haline gelmiştir. Doğru ölçüm, doğru analiz ve doğru mühendislik çözümleriyle; üretim duruşları azaltılabilir, ekipman ömrü uzatılabilir ve enerji maliyetleri düşürülebilir. Tesisinizde daha önce fark etmediğiniz küçük gerilim dalgalanmaları, uzun vadede büyük arızaların habercisi olabilir — bu yüzden düzenli güç kalitesi denetimleri, proaktif bir bakım stratejisinin ayrılmaz bir parçası olmalıdır.
